Inbouw- verbindingsdoos 200
Art.nr. 2003130 | EAN 4012195023951
- Productbeschrijving
-
Productbeschrijving

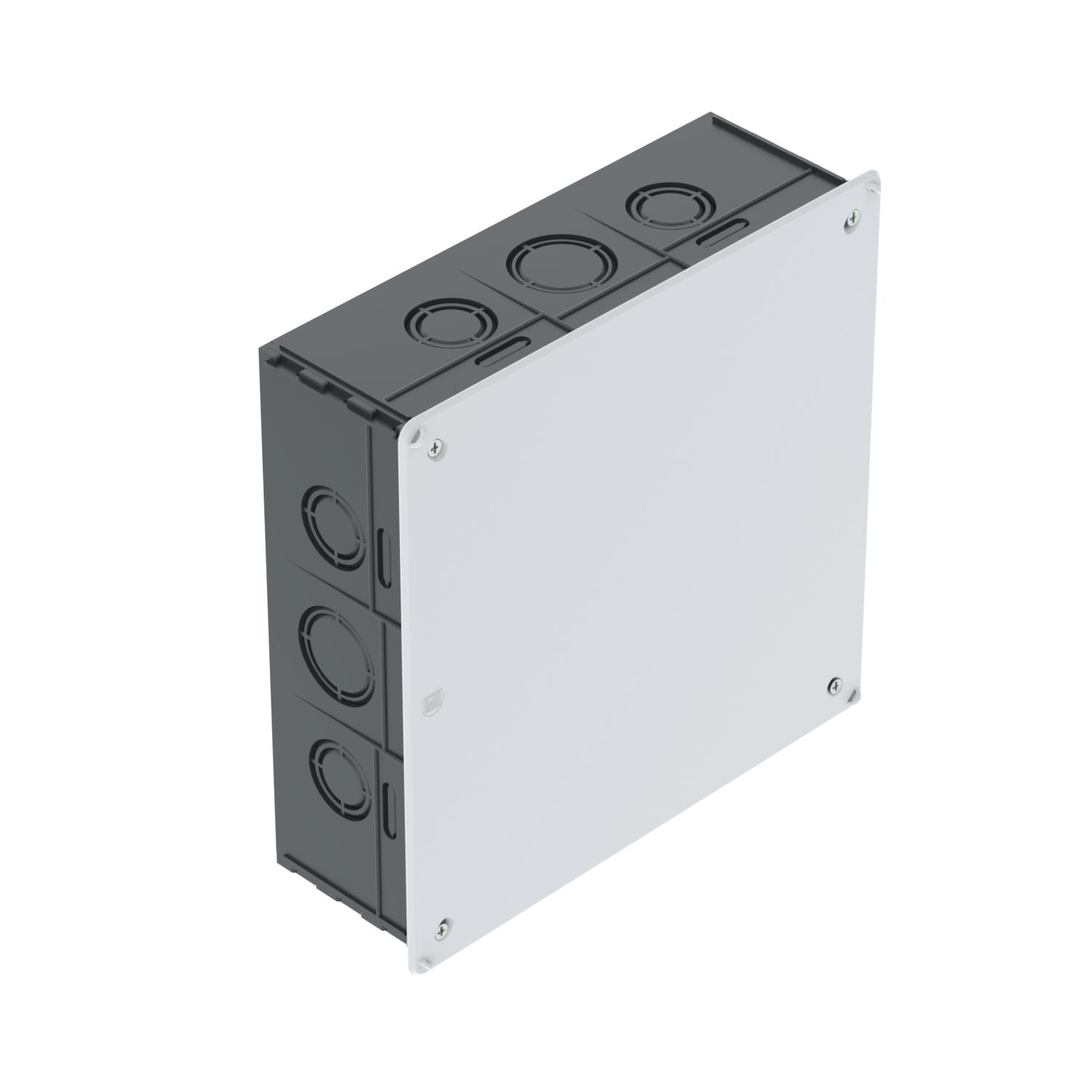

Inbouw- verbindingsdoos voor klemmen, gebruik in metselwerk met een inbouwdiepte van ten minste 65 mm. Met deksel en dekselschroeven (15 mm) Vlakke dekselrand, opgeruwd dekseloppervlak.
• 4 zijdelingse gecombineerde buisinvoeren Ø 34,6 en 28,5 mm
• 8 zijdelingse gecombineerde buisinvoeren Ø 28,5 en 21,5 mm
• 8 zijdelingse ingangen voor platte kabels
• 2 gecombineerde buisinvoeren Ø 34,6 en 28,5 mm in de bodem
• 2 ingangen voor platte kabels in de bodem
-
- Technische gegevens
-
Technische gegevens
Aantal invoeren 24 Beschermingsgraad IP20 Deksel niet transparant Dekselbevestiging geschroefd Dimensie 200x200x65 Functiebehoud zonder Halogeenvrij nee Invoer achteraan nee Kabelinvoeren 24 Kleur Zwart Luchtdicht nee Materiaal Polystyreen Met afscherming nee Met nagelklem nee Met schroeven nee moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C Nominale doorsnede min. 16 mm² Nominale spanning 400 V slagvast ja Soort doorvoer behuizing Voorgeperst gat Steunen zonder Type invoer_ NYM-kabels, datakabels en ribbelbuizen uitrusting van de componente zonder verzegelbaar nee Vloerhoogte min. 67 mm Vorm vierkant Afmetingen

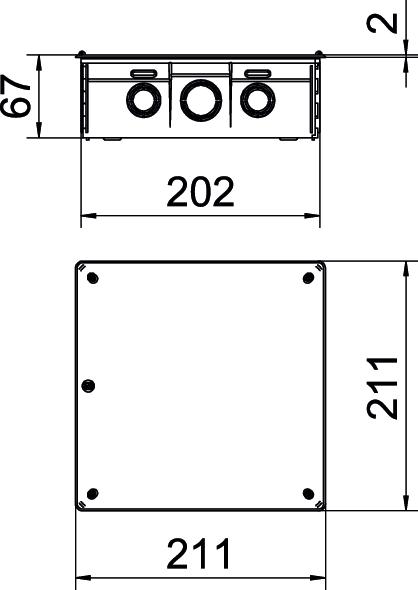

Afm. H 65 mm Breedte 200 mm Hoogte 65 mm Lengte 200 mm Maat A 260 mm Maat B 210 mm - Alle typen
