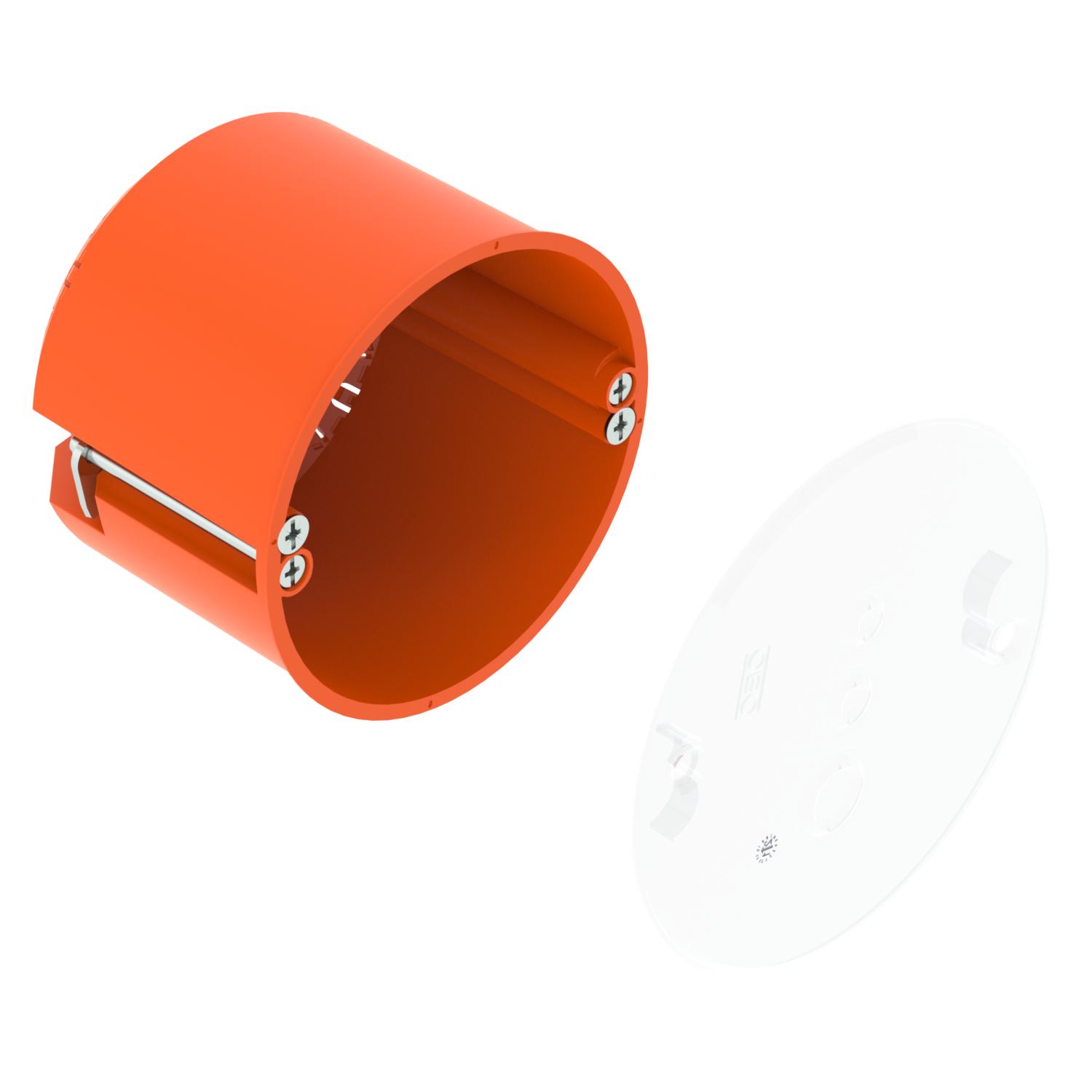

HW hollewanddoos 61, CEE/PERILEX, met deksel
Art.nr. 2003820 | EAN 4012196714650
- Productbeschrijving
-
ProductbeschrijvingCEE/PERILEX-hollewanddoos met deksel, voor toepassing in holle wanden met een inbouwdiepte van minimaal 61 mm en een plaatdikte van 5-40 mm.
• 2 Schroefaansluitingen
• Apparaatschroeven, klemstukken
• 3 gecombineerde buisinvoeren Ø 20 en 25 mm
• 3 ingangen voor NYM-kabels 3 x 2,5 mm² of 5 x 1,5 mm²
• 2 ingangen voor NYM-kabels 5 x 2,5 mm² of 7 x 1,5 mm²
• 1 ingang voor NYM-kabels 3 x 1,5 mm²
Getest conform IEC 60670-1, IEC 60670-22 en DIN 49073-1.
-
- Technische gegevens
-
Technische gegevens
Aantal invoeren 9 Aantal inzetten 1 Beschermingsgraad IP30 Bevestigen van apparatuur Schroeven Combi-invoeren Ø 20 / 25 mm 3 CO₂-voetafdruk (GWP) van wieg tot poort 0,137 kg CO₂e / 1 Stuk Deksel wit Dekselbevestiging Schroeven Dekselschroefafstand 67 mm Diameter 74 mm Dimensie Ø74mm, H61mm Freesgatdiameter 74 mm Geschikt voor plaatdikte max. 40 mm Geschikt voor plaatdikte min. 5 mm Halogeenvrij ja Hoogte 61 mm Kabelinvoeren 5 x 2,5 mm² / 7 x 1,5 mm² 2 Kleur oranje Leidinginvoeren 3 x 1,5 mm² 1 Leidinginvoeren 3 x 2,5 mm² / 5 x 1,5 mm² 3 Luchtdicht nee Materiaal Polypropyleen Met schroeven ja moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 850°C Nominale doorsnede max. 2,5 mm² Nominale doorsnede min. 1,5 mm² Nominale spanning 400 V slagvast ja Soort doorvoer behuizing Uitbreekopening Steunen zonder Type invoer_ NYM-kabels en buizen voor buisdiameter 20/25 mm Vorm rond - Alle typen
