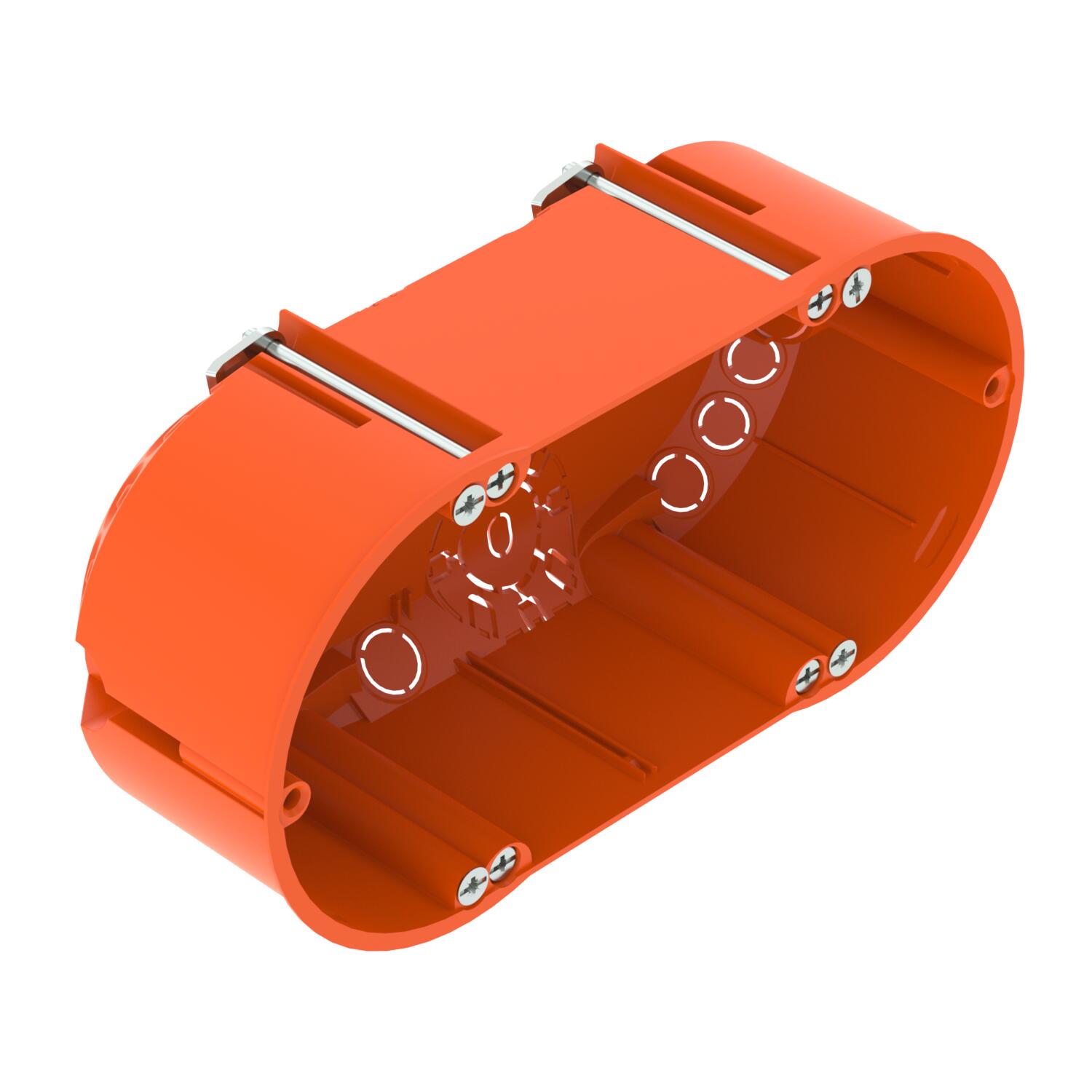

HW hollewanddoos 47, dubbel
Art.nr. 2003822 | EAN 4012196863945
- Productbeschrijving
-
ProductbeschrijvingDubbele hollewanddoos, voor toepassing in holle wanden met een beperkte inbouwdiepte van minimaal 47 mm en een plaatdikte van 5-40 mm.
• 6 schroefaansluitingen
• Apparaatschroeven, klemstukken
• 4 gecombineerde buisinvoeren Ø 20 en 25 mm
• 4 ingangen voor NYM-kabels 3 x 1,5 mm
• 2 ingangen voor NYM-kabels 3 x 2,5 mm² of 5 x 1,5 mm²
• 2 ingangen voor NYM-kabels 5 x 2,5 mm² of 7 x 1,5 mm²
• Aansluiting op andere inbouwdozen via verbindingsstukken, type ZH 11-V
Getest conform IEC 60670-1, IEC 60670-22 en DIN 49073-1.
-
- Technische gegevens
-
Technische gegevens
Aantal invoeren 12 Aantal inzetten 2 Beschermingsgraad IP30 Bevestigen van apparatuur Schroeven Breedte 71 mm CO₂-voetafdruk (GWP) van wieg tot poort 0,227 kg CO₂e / 1 Stuk Deksel zonder Dekselbevestiging Schroeven Dimensie 142x71 Freesgatdiameter 68 mm Geschikt voor plaatdikte max. 40 mm Geschikt voor plaatdikte min. 5 mm Halogeenvrij ja Hoogte 47 mm Kleur oranje Lengte 142 mm Luchtdicht nee Materiaal Polypropyleen Met schroeven ja moeilijk ontvlambaar volgens VDE 0471/NEN-EN-IEC 60695-2-11, testtemperatuur 850°C Nominale doorsnede max. 2,5 mm² Nominale doorsnede min. 1,5 mm² Nominale spanning 400 V slagvast ja Soort doorvoer behuizing Uitbreekopening Steunen Verbindingssteunen Type invoer_ NYM-kabels, datakabels en buizen voor buisdiameter 20/25 mm Vorm ovaal - Alle typen
- Downloads
-
Specificatieblad HG 47-DV / 2003822 , 0.24MB , pdfEU Conformiteitsverklaring HG 47-DV / 2003822 , 0.15MB , pdfREACH Conformiteitsverklaring HG 47-DV / 2003822 , 0.12MB , pdfRoHS Conformiteitsverklaring HG 47-DV / 2003822 , 0.12MB , pdfGoedkeuring VDE-goedkeuring HG 47 , 0.12MB , pdfMontagehandleiding Montagehandleiding HW-hollewandozen , 8.26MB , pdf
