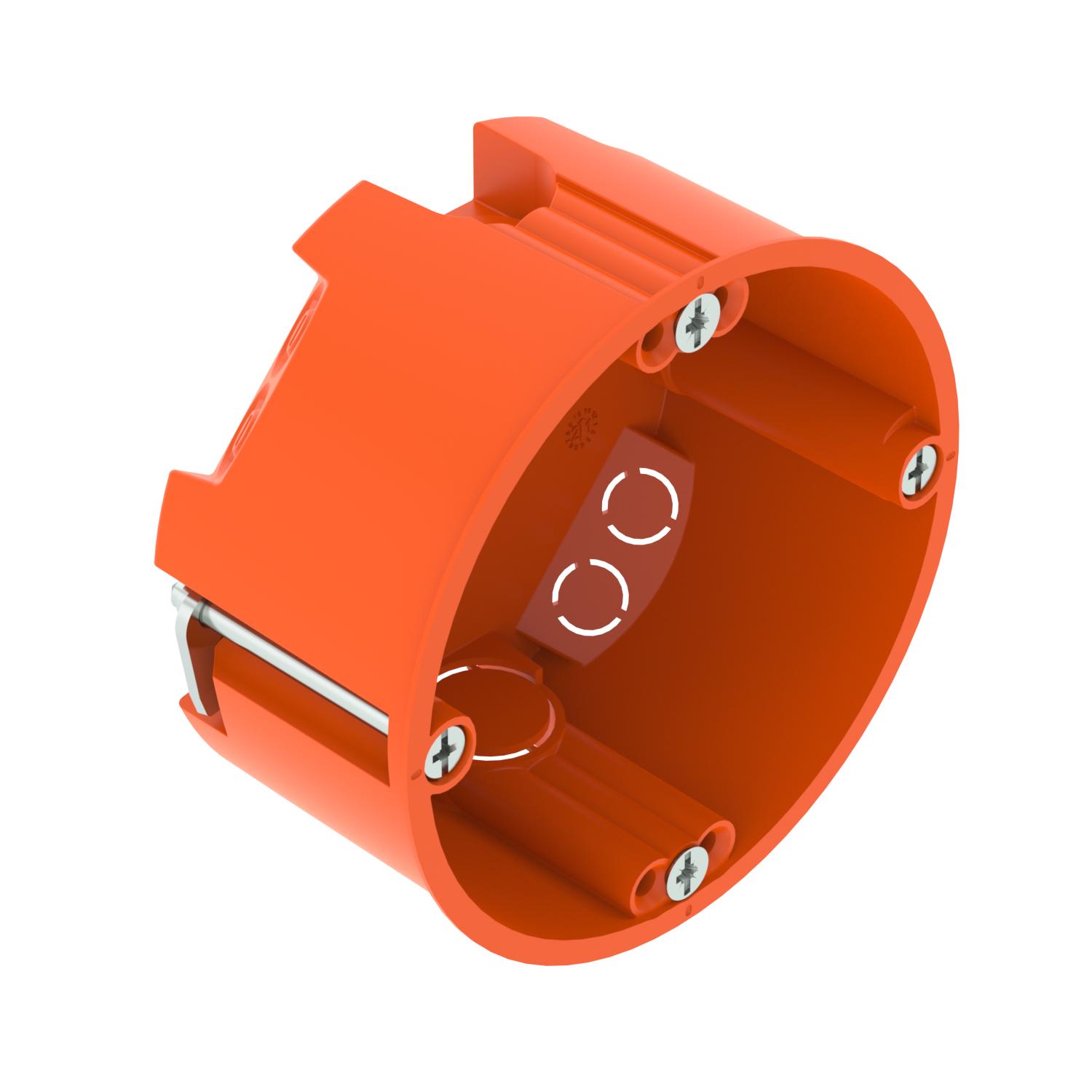

HW hollewanddoos 35

Art.nr. 2003800 | EAN 4012196687060

Art.nr. / Type	2003800 / HG 35

Hoogte	35 mm

Diameter	68 mm

Freesgatdiameter	68 mm

Aantal invoeren	6

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Hollewanddoos voor toepassing in holle wanden met een beperkte inbouwdiepte van minimaal 35 mm en een plaatdikte van 5-28 mm.

• 2 x 3 schroefaansluitingen
• Apparaatschroeven, spanschoenen
• 4 ingangen voor NYM-kabels 3 x 1,5 mm
• 2 ingangen voor NYM-kabels 3 x 2,5 mm² of 5 x 1,5 mm²
• Aansluiting op andere inbouwdozen type HG 35 via aansluitstukken type ZH 11-V
Leveringstoebehoren: 10 x verbindingsstukken type ZH 11-V
Getest conform IEC 60670-1, IEC 60670-22 en DIN 49073-1.

Technische gegevens

Technische gegevens

Aantal invoeren	6
Aantal inzetten	1
Beschermingsgraad	IP30
Bevestigen van apparatuur	Schroeven
CO₂-voetafdruk (GWP) van wieg tot poort	0,082 kg CO₂e / 1 Stuk
Deksel	zonder
Dekselbevestiging	Schroeven
Diameter	68 mm
Dimensie	Ø68mm, H35mm
Freesgatdiameter	68 mm
Geschikt voor plaatdikte max.	28 mm
Geschikt voor plaatdikte min.	5 mm
Halogeenvrij	ja
Hoogte	35 mm
Kleur	oranje

Leidinginvoeren 3 x 1,5 mm²	4
Leidinginvoeren 3 x 2,5 mm² / 5 x 1,5 mm²	2
Luchtdicht	nee
Materiaal	Polypropyleen
Met schroeven	ja
moeilijk ontvlambaar	volgens VDE 0471/NEN-EN-IEC 60695-2-11, testtemperatuur 850°C
Nominale doorsnede max.	2,5 mm²
Nominale doorsnede min.	1,5 mm²
Nominale spanning	400 V
slagvast	ja
Soort doorvoer behuizing	Uitbreekopening
Steunen	Verbindingssteunen
Type invoer_	NYM-kabels en datakabels.
Vorm	rond

Alle typen

Alle typen

Type	Hoogte	Diameter	Freesgatdiameter	Aantal invoeren	Art.nr.	Aantal	kl. VKE
HG 35	35 mm	68 mm	68 mm	6	2003800	Stuks	25 Stuks

Toebehoren

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
HW nivelleringsring	ZH 68-AR	2003840	Stuks	10 Stuks
HW nivelleringsring 10	ZH 10-AR	2003842	Stuks	25 Stuks
HW nivelleringsring 20	ZH 20-AR	2003844	Stuks	25 Stuks
HW verbindingssteunen voor hollewanddozen	ZH 11V	2003846	Stuks	10 Stuks
Binnenliggend deksel hollewanddoos	ZH 60-ID	2003848	Stuks	25 Stuks
