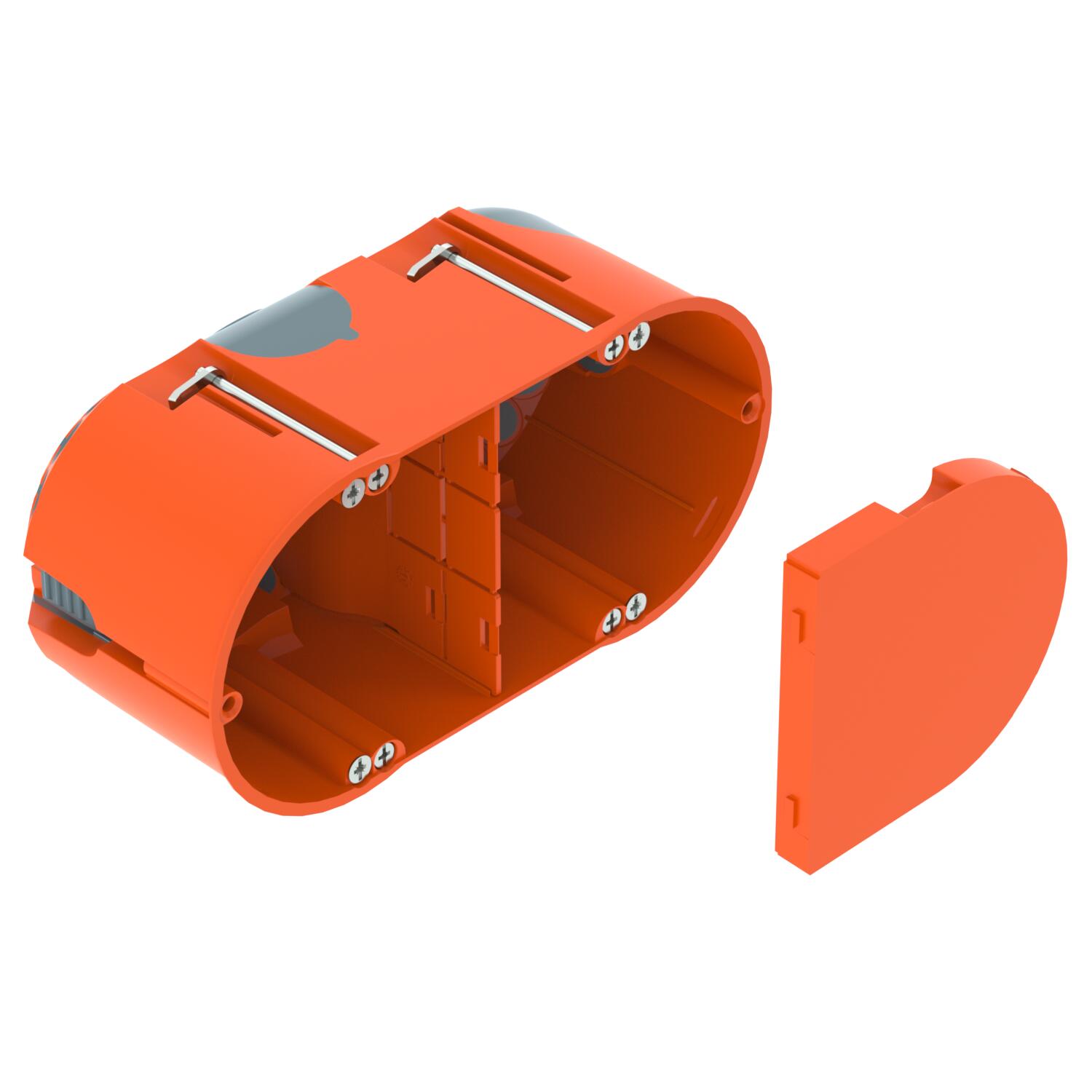

HW hollewand-elektronicadoos 61, luchtdicht
Art.nr. 2003826 | EAN 4012196865499
- Productbeschrijving
-
ProductbeschrijvingHollewand-elektronicadoos met membraaninvoeren, deksel en scheidingswand, voor toepassing in holle wanden met een beperkte inbouwdiepte van minimaal 61 mm en een plaatdikte van 5-40 mm.
• 6 schroefaansluitingen
• Apparaatschroeven, klemstukken
• 4 gecombineerde buisinvoeren Ø 20 en 25 mm
• 4 ingangen voor NYM-kabels 3 x 1,5 mm²
• 2 ingangen voor NYM-kabels 3 x 2,5 mm² of 5 x 1,5 mm²
• 2 ingangen voor NYM-kabels 5 x 2,5 mm² of 7 x 1,5 mm²
• Luchtdichte verbinding op andere inbouwdozen via verbindingsstukken, type ZH 11-V
Getest conform IEC 60670-1, IEC 60670-22 en DIN 49073-1.
-
- Technische gegevens
-
Technische gegevens
Aantal invoeren 14 Aantal inzetten 2 Afstand tussen de schroeven voor apparatuur 61 mm Beschermingsgraad IP30 Bevestigen van apparatuur Schroeven Breedte 71 mm Combi-invoeren Ø 20 / 25 mm 4 CO₂-voetafdruk (GWP) van wieg tot poort 0,297 kg CO₂e / 1 Stuk Deksel oranje Dekselbevestiging klikkend Dimensie 142x71 Freesgatdiameter 68 mm Geschikt voor plaatdikte max. 40 mm Geschikt voor plaatdikte min. 5 mm Halogeenvrij ja Hoogte 61 mm Kabelinvoeren 5 x 2,5 mm² / 7 x 1,5 mm² 2 Kleur oranje/grijs Leidinginvoeren 3 x 1,5 mm² 4 Leidinginvoeren 3 x 2,5 mm² / 5 x 1,5 mm² 2 Leidinginvoeren voor laagspanningen 2 Lengte 142 mm Luchtdicht ja Materiaal Polypropyleen / Thermoplastisch elastomeer Met schroeven ja moeilijk ontvlambaar volgens VDE 0471/NEN-EN-IEC 60695-2-11, testtemperatuur 850°C Nominale doorsnede max. 2,5 mm² Nominale doorsnede min. 1,5 mm² Nominale spanning 400 V slagvast ja Soort doorvoer behuizing Invoermembraan Steunen Verbindingssteunen voor buisdiameter 20/25 mm Vorm ovaal - Alle typen
- Downloads
-
Specificatieblad HE 61-DV-L / 2003826 , 0.35MB , pdfEU Conformiteitsverklaring HE 61-DV-L / 2003826 , 0.15MB , pdfMontagehandleiding Montagehandleiding HW-hollewandozen , 8.26MB , pdf
