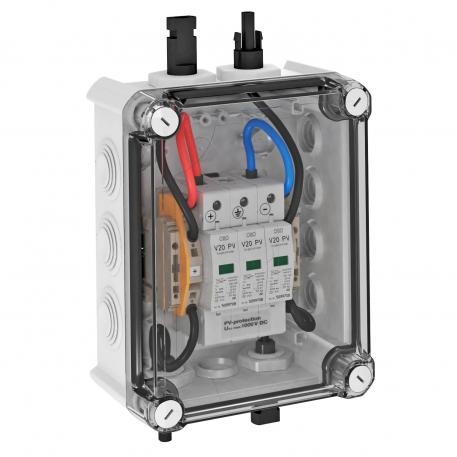

Generatoraansluitdoos type 2 met MC4-stekker voor 1 x 1 string

Art.nr. 5088554 | EAN 4012196816095

5088554 / PVG-C1000S100
IP66
Productbeschrijving
Productbeschrijving
Systeemoplossing type 2 met MC4-stekker voor fotovoltaische omvormer met 1 separate MPP-tracker

• Varistor-afleider, steekbaar met scheidingsinrichting en storingsbestendige Y-schakeling conform VDE 0100-712 (50539-12)
• Lager DC-beveiligingsniveau: < 4,0 kV (Uoc max = 1000 V DC met V20-C/0-500PV)
• Een PV-circuitingang (MC4-stekker) op een MPP-WR-ingang, tot 30 A DC per klem
• Voorgemonteerd in polycarbonaat behuizing (IP66), UV-bestendig voor buitentoepassing.

Voor DC-beveiliging van de omvormer van fotovoltaische installaties.
Bij gevaar voor condenswatervorming door wind, ijs, temperatuur of zon moeten eventueel aanvullende maatregelen worden genomen!
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Overspanningsbeveiliging conform DIN EN 61643-11 of IEC 61643-11
  • Overgang van LPZ 1 naar 2
  • Installation electrotechnical expertise
Technische gegevens

Technische gegevens

Aanspreektijd <25 ns
Aantal ingangen 1
Aantal leidinginvoeren 4
Aantal polen 3
Aantal string-ingangen 1
Aderdoorsnede flexibel (soepel) min. 25 mm²
Afstandssignalisatie nee
Anschlussart Generatoranschlusskasten MC4
Bedrijfstemperatuur max. 80 °C
Bedrijfstemperatuur min. -40 °C
Beschermingsgraad IP66
Beschermingsgraad IK-code IK05
Breedte 190 mm
Diepe 94 mm
Dimensie 1000V DC
Doorsnede geleider vast (een-/meeraderig) max. 35 mm²
Entries per MPPT 1
Exits per MPPT 1
Hoogte 150 mm
Kabeltype voor overspanningsbeveiligingen Energiekabel DC (PV)
Kleur lichtgrijs; RAL 7035
Kortsluitbestendig ja
LPZ 1→2
Materiaal behuizing PC
Max. Ingangsspanning DC 1000 V
Max. Ingangsstroom per string 30 A
Max. netzijdige overstroombeveiliging 125
Max. PV-spanning 1000 V
Max. Uitgangsstroom 30 A
Maximale afleidstootstroom (8/20 μs) 40 kA
Maximale continuspanning DC 1000 V
Maximale voorverzekering 125 A
Monitoring-functie nee
Montagetype voorgemonteerd in kast
Netvorm Overige
Netvorm DC ja
Netvorm IT nee
Netvorm overig nee
Netvorm TN nee
Netvorm TN-C nee
Netvorm TN-C-S nee
Netvorm TN-S nee
Netvorm TT nee
Nominale afleidstootstroom (8/20 μs) 20 kA
Number of MPPTs 1
Signalering op het apparaat optisch
Soort invoer MC4
SPD conform NEN-EN-IEC 61643-1 klasse II
SPD volgens EN 61643-11 Type 2
Temperatuurbereik max. 60 °C
Temperatuurbereik min. -5 °C
Testklasse type 1 nee
Testklasse type 2 ja
Testklasse type 3 nee
Uitvoering Voor een MPP-Tracker en met MC4 aansluiting
Uitvoering van de polen 3
Voorzien van lastscheidingsschakelaar nee
Alle typen

Alle typen

Type Beschermingsgraad Art.nr. Aantal kl. VKE
PVG-C1000S100 IP66 5088554
1 Stuks
