G-draadgoot Magic® 75 G
Art.nr. 6005538 | EAN 4012195686446
- Productbeschrijving
-

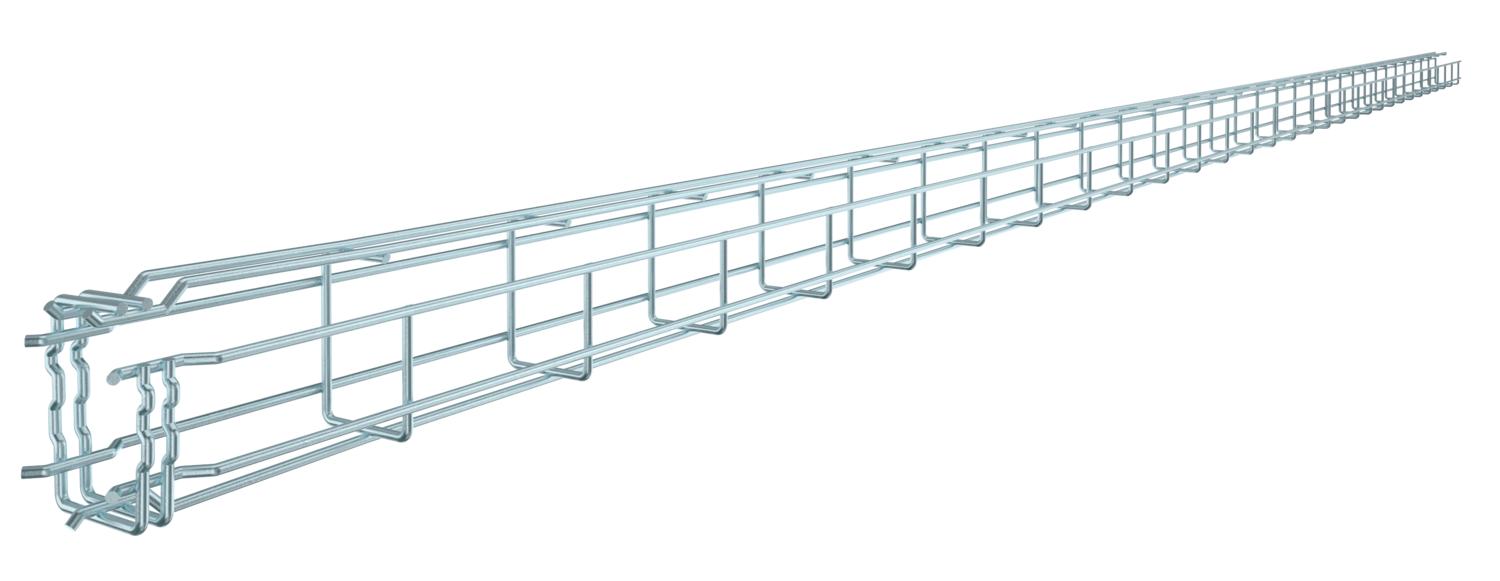

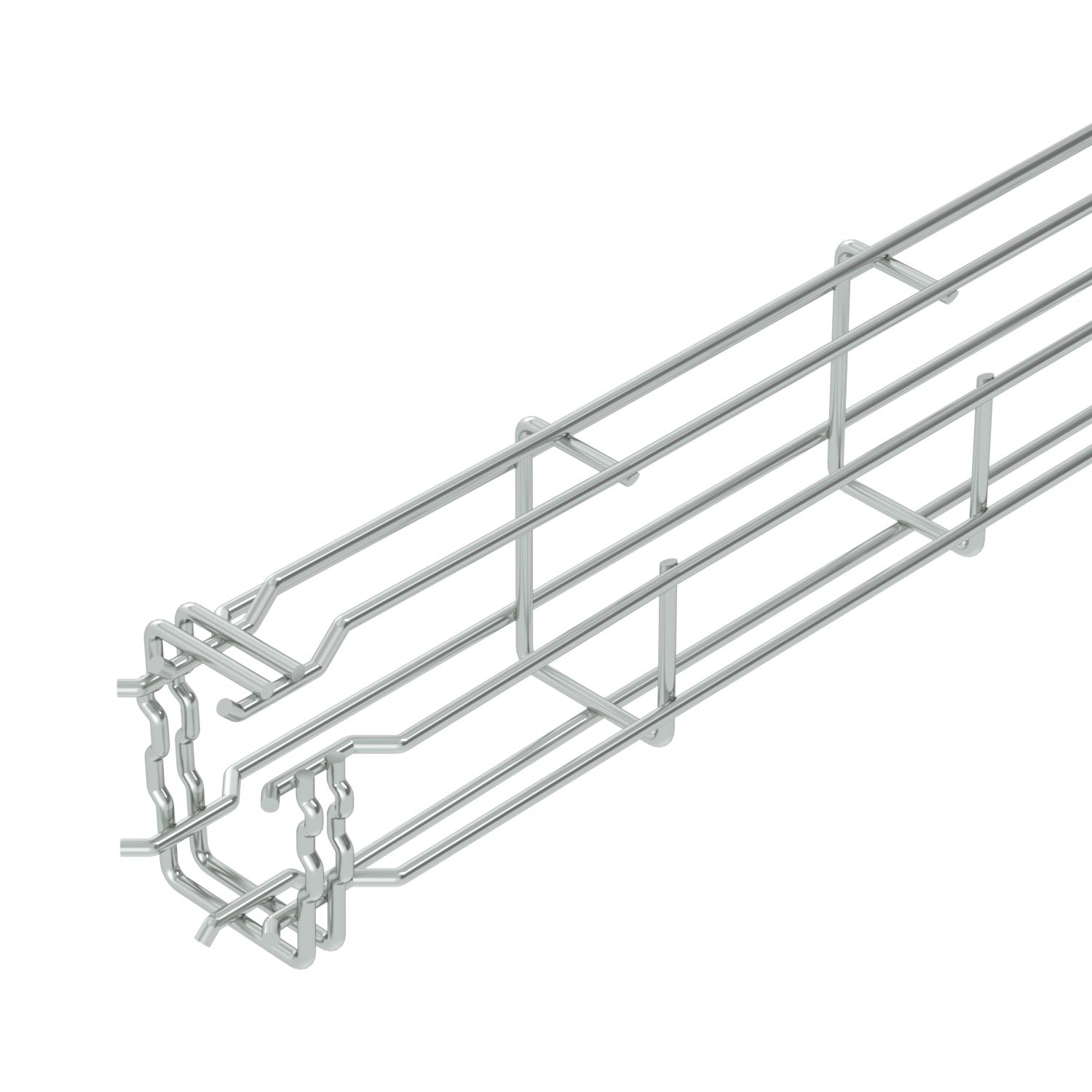

ProductbeschrijvingDraadgoot in G-vorm uit gepuntlaste staaldraden, in verschillende hoogtes en breedtes.
Directe wand- en plafondmontage mogelijk. Belastingsspecificaties betreffende de verschillende installatietypes zijn op aanvraag leverbaar.
Magnetische afschermingsdemping 15 dB.
-
- Technische gegevens
-
Afmetingen

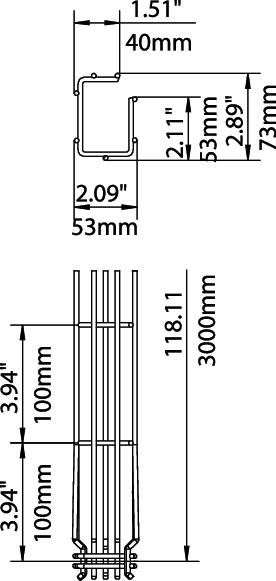

Afm. H 73 mm Belastingstesttype conform IEC 61537 Type II Breedte 50 mm Breedte 1,97 in CO₂-voetafdruk (GWP) van wieg tot poort 1,506 kg CO₂e / 1 Meter Dimensie 75x50x3000 Draaddiameter 3,9 mm Functiebehoud ja Geïntegreerd scheidingsschot zonder Hoogte 75 mm Hoogte 2,95 in Kleur zink Lengte 3000 mm Maat A 53 mm Maat B 53 mm Maat C 38 mm Materiaal staal Nuttige doorsnede 22 cm² Nuttige doorsnede 2200 mm² Oppervlak galvanisch verzinkt Profielvorm G-vorm Roestvast staal, gebeitst nee Schroefloze verbinder ja Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Verbinder FT
GSV 34 FT 6016634 20 Stuks
Wand- en bodembevestiging FT
WB GR FT 6017160 20 Stuks - Downloads
-
Specificatieblad G-GRM 75 50 G / 6005538 , 0.22MB , pdfRichtlijn KTS Kabeltragsysteme , 1.61MB , pdfBrochure Draadgootsystemen , 2.10MB , pdfCatalogus Kabeltragsysteme , 45.23MB , pdfEU Conformiteitsverklaring G-GRM 75 50 G / 6005538 , 0.15MB , pdfREACH Conformiteitsverklaring G-GRM 75 50 G / 6005538 , 0.12MB , pdfRoHS Conformiteitsverklaring G-GRM 75 50 G / 6005538 , 0.12MB , pdfMilieuverklaring Umweltproduktdeklaration (EPD) , 1.48MB , pdfSelectiehulp GR-Magic® , 2.00MB , pdfMontagehandleiding General information on the mounting , 2.61MB , pdfMontagehandleiding Montage-instructies draadgoten , 9.52MB , pdf
