G-draadgoot Magic® 75 A4
Art.nr. 6005568 | EAN 4012195771609
- Productbeschrijving
-
Productbeschrijving

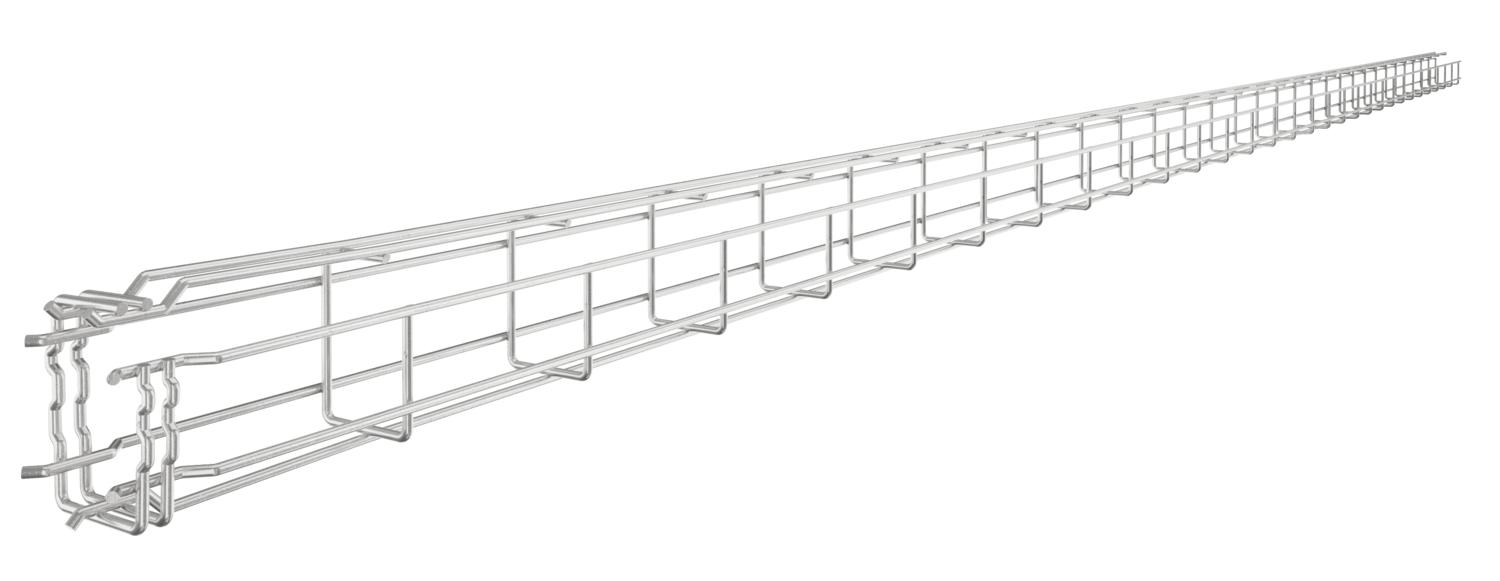

Draadgoot in G-vorm uit gepuntlaste staaldraden, in verschillende hoogtes en breedtes.
Directe wand- en plafondmontage mogelijk. Belastingsspecificaties betreffende de verschillende installatietypes zijn op aanvraag leverbaar.
Magnetische afschermingsdemping 15 dB.
-
- Technische gegevens
-
Afmetingen
Afm. H 73 mm Belastingstesttype conform IEC 61537 Type II Breedte 1,97 in Breedte 50 mm Dimensie 75x50x3000 Draaddiameter 3,9 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Hoogte 75 mm Hoogte 2,95 in Lengte 3000 mm Maat A 53 mm Maat B 53 mm Maat C 38 mm Materiaal Roestvast staal 1.4401 Nuttige doorsnede 22 cm² Nuttige doorsnede 2200 mm² Oppervlak blank, nabehandeld Profielvorm G-vorm Roestvast staal, gebeitst ja Schroefloze verbinder ja Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Verbinder A4
GSV 34 A4 6016648 20 Stuks
Wand- en bodembevestiging A4
WB GR A4 6017164 20 Stuks - Downloads
-
