G-draadgoot Magic® 75 A2
Art.nr. 6005553 | EAN 4012195686484
- Productbeschrijving
-
Productbeschrijving

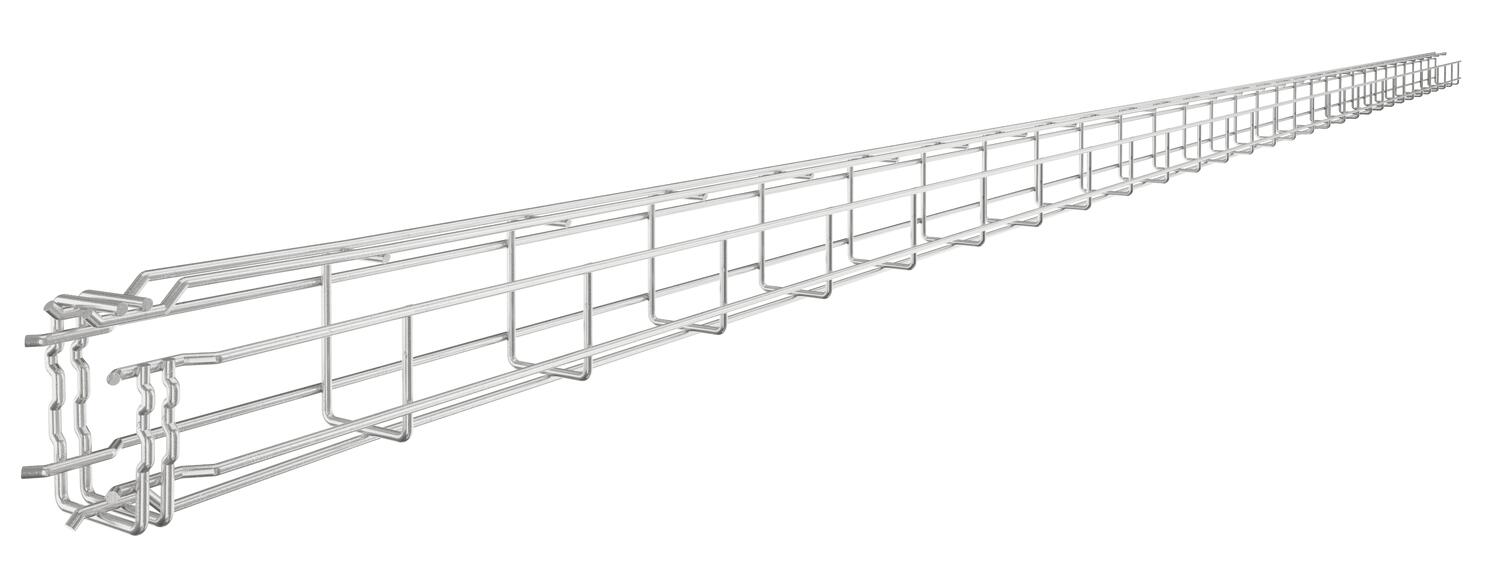

Draadgoot in G-vorm uit gepuntlaste staaldraden, in verschillende hoogtes en breedtes.
Directe wand- en plafondmontage mogelijk. Belastingsspecificaties betreffende de verschillende installatietypes zijn op aanvraag leverbaar.
Magnetische afschermingsdemping 15 dB.
-
- Technische gegevens
-
Technische gegevens
Belastingstesttype conform IEC 61537 Type II Dimensie 75x50x3000 Draaddiameter 3,9 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Materiaal Roestvast staal 1.4301 Nuttige doorsnede 22 cm² Nuttige doorsnede 2200 mm² Oppervlak blank, nabehandeld Profielvorm G-vorm Roestvast staal, gebeitst ja Schroefloze verbinder ja Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Afmetingen
Afm. H 73 mm Breedte 1,97 in Breedte 50 mm Hoogte 75 mm Hoogte 2,95 in Lengte 3000 mm Maat A 53 mm Maat B 53 mm Maat C 38 mm - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Verbinder A2
GSV 34 A2 6016642 20 Stuks
Wand- en bodembevestiging A4
WB GR A4 6017164 20 Stuks - Downloads
-
