G-draadgoot Magic® 50 G
Art.nr. 6005535 | EAN 4012195686439
- Productbeschrijving
-

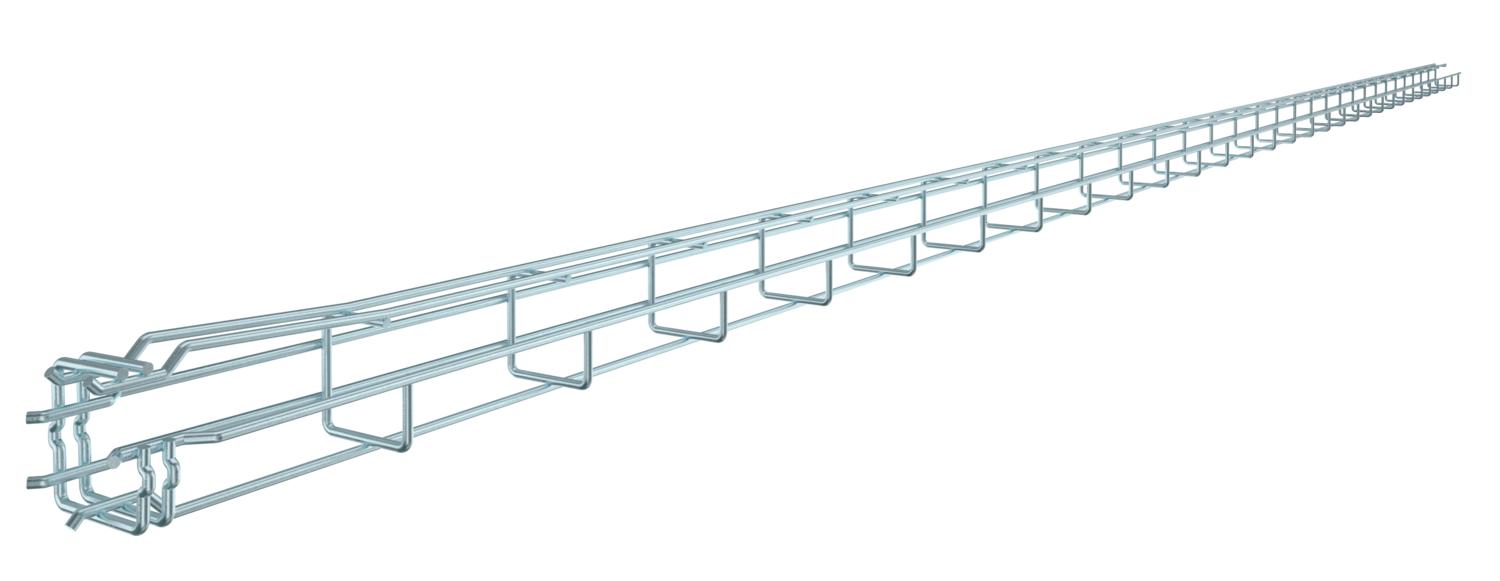

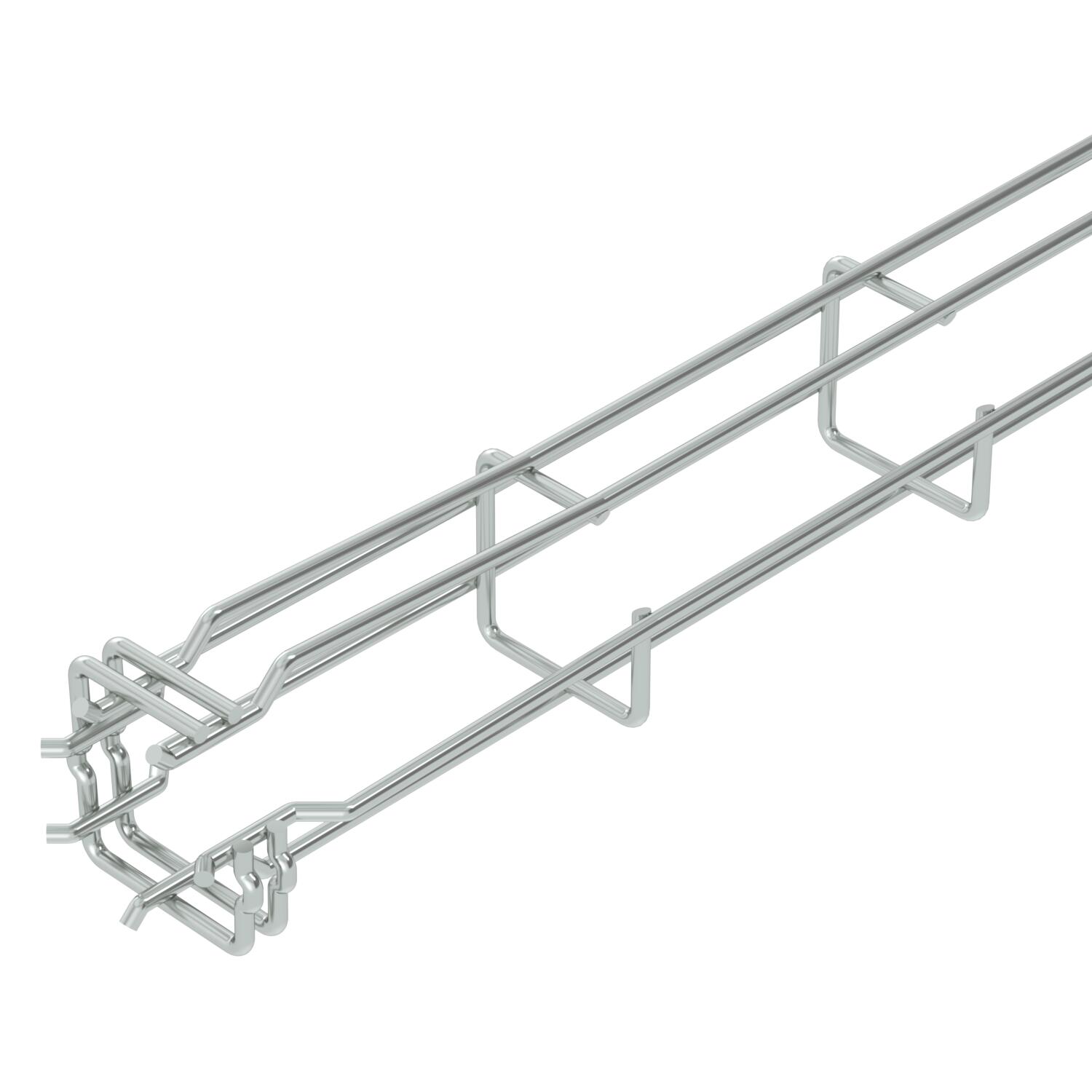

ProductbeschrijvingDraadgoot in G-vorm uit gepuntlaste staaldraden, in verschillende hoogtes en breedtes.
Directe wand- en plafondmontage mogelijk. Belastingsspecificaties betreffende de verschillende installatietypes zijn op aanvraag leverbaar.
Magnetische afschermingsdemping 15 dB.
-
- Technische gegevens
-
Afmetingen

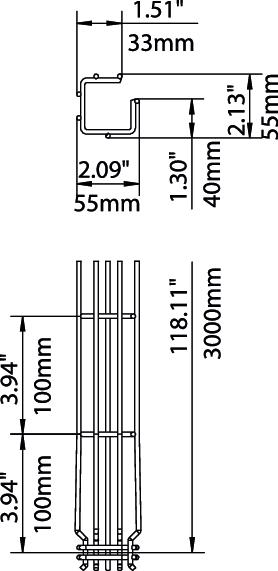

Afm. H 55 mm Belastingstesttype conform IEC 61537 Type II Breedte 50 mm Breedte 1,97 in CO₂-voetafdruk (GWP) van wieg tot poort 1,265 kg CO₂e / 1 Meter Dimensie 50x50x3000 Draaddiameter 3,9 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Hoogte 50 mm Hoogte 1,97 in Kleur zink Lengte 3000 mm Maat A 38 mm Maat B 55 mm Maat C 33 mm Materiaal staal Nuttige doorsnede 17 cm² Nuttige doorsnede 1700 mm² Oppervlak galvanisch verzinkt Profielvorm G-vorm Roestvast staal, gebeitst nee Schroefloze verbinder ja Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Verbinder FT
GSV 34 FT 6016634 20 Stuks
Wand- en bodembevestiging FT
WB GR FT 6017160 20 Stuks - Downloads
-
