G-draadgoot Magic® 50 FT
Art.nr. 6005520 | EAN 4012195686392
- Productbeschrijving
-
Productbeschrijving

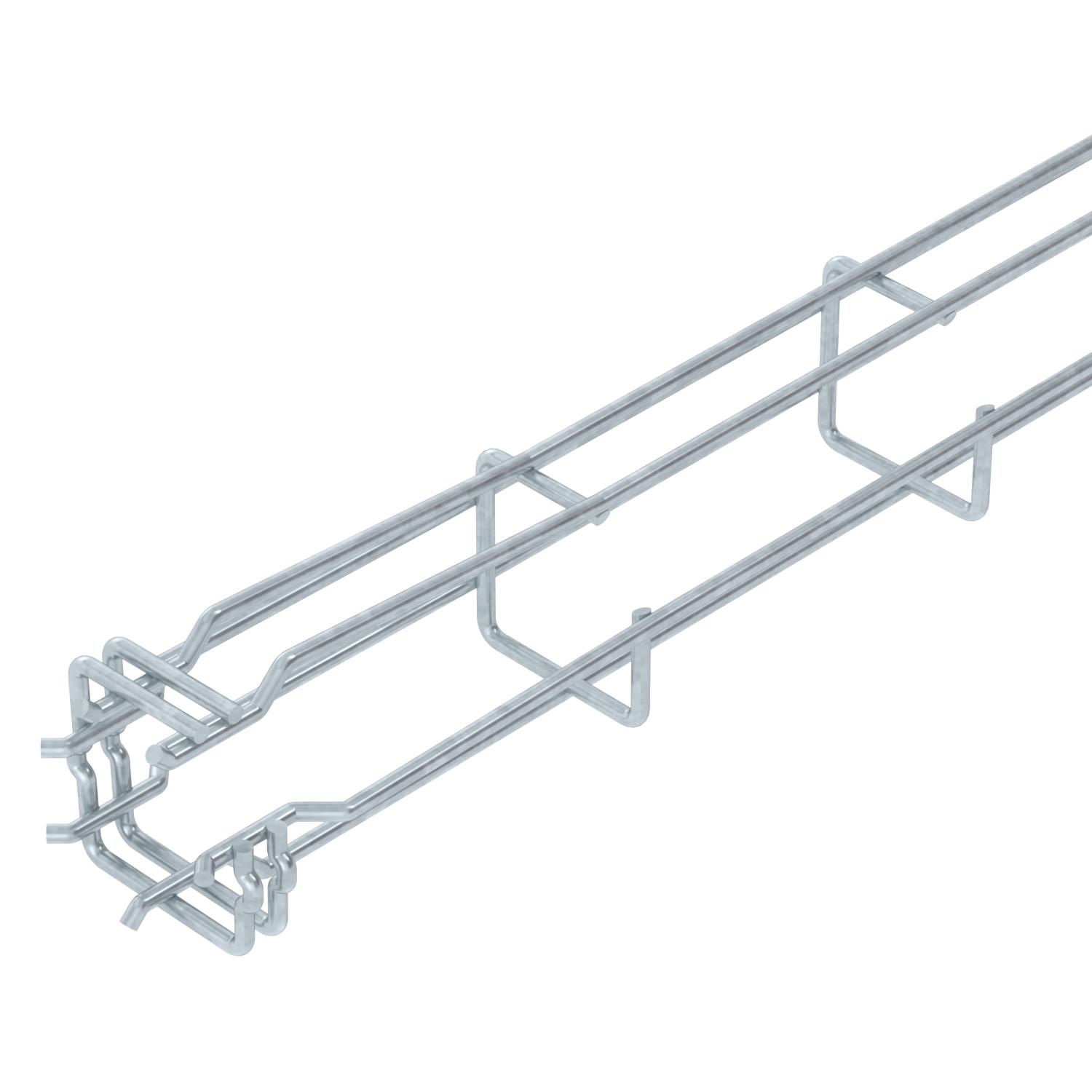

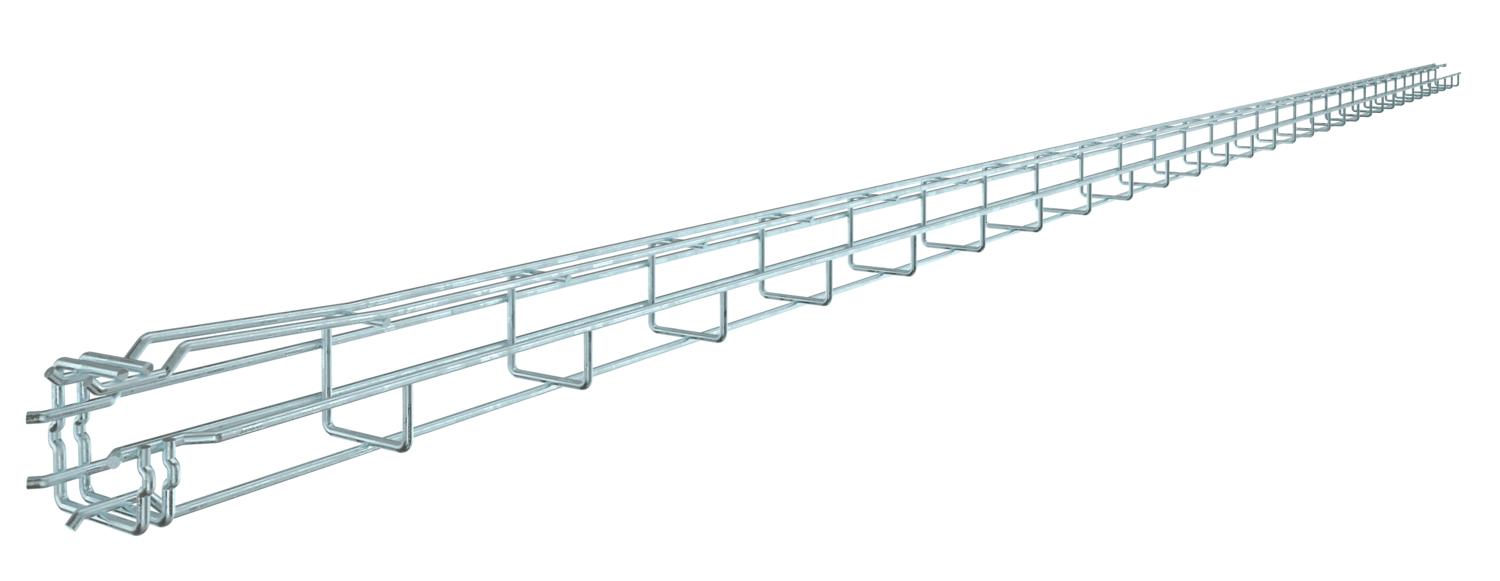

Draadgoot in G-vorm uit gepuntlaste staaldraden, in verschillende hoogtes en breedtes.
Directe wand- en plafondmontage mogelijk. Belastingsspecificaties betreffende de verschillende installatietypes zijn op aanvraag leverbaar.
Magnetische afschermingsdemping 15 dB.
-
- Technische gegevens
-
Afmetingen

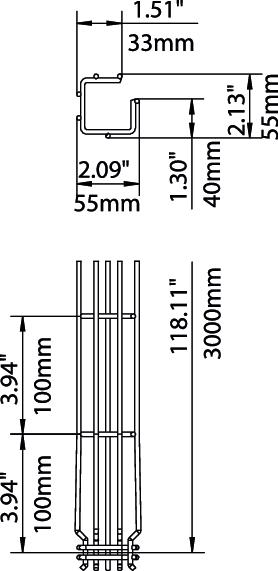

Afm. H 55 mm Belastingstesttype conform IEC 61537 Type II Breedte 1,97 in Breedte 50 mm Dimensie 50x50x3000 Draaddiameter 3,9 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Hoogte 1,97 in Hoogte 50 mm Lengte 3000 mm Maat A 38 mm Maat B 55 mm Maat C 33 mm Materiaal staal Nuttige doorsnede 17 cm² Nuttige doorsnede 1700 mm² Oppervlak thermisch verzinkt Profielvorm G-vorm Roestvast staal, gebeitst nee Schroefloze verbinder ja Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Verbinder FT
GSV 34 FT 6016634 20 Stuks
Wand- en bodembevestiging FT
WB GR FT 6017160 20 Stuks - Downloads
-
Specificatieblad G-GRM 50 50 FT / 6005520 , 0.22MB , pdfRichtlijn KTS Kabeltragsysteme , 1.61MB , pdfBrochure Draadgootsystemen , 2.10MB , pdfCatalogus Kabeltragsysteme , 45.23MB , pdfConformiteitsverklaring G-GRM 50 50 FT / 6005520 , 0.15MB , pdfREACH Conformiteitsverklaring G-GRM 50 50 FT / 6005520 , 0.12MB , pdfRoHS Conformiteitsverklaring G-GRM 50 50 FT / 6005520 , 0.12MB , pdfMilieuverklaring Umweltproduktdeklaration (EPD) , 1.48MB , pdfSelectiehulp GR-Magic® , 2.00MB , pdfMontagehandleiding General information on the mounting , 2.61MB , pdfMontagehandleiding Montage-instructies draadgoten , 9.52MB , pdf
