G-draadgoot Magic® 50 A4
Art.nr. 6005565 | EAN 4012195771593
- Productbeschrijving
-
Productbeschrijving

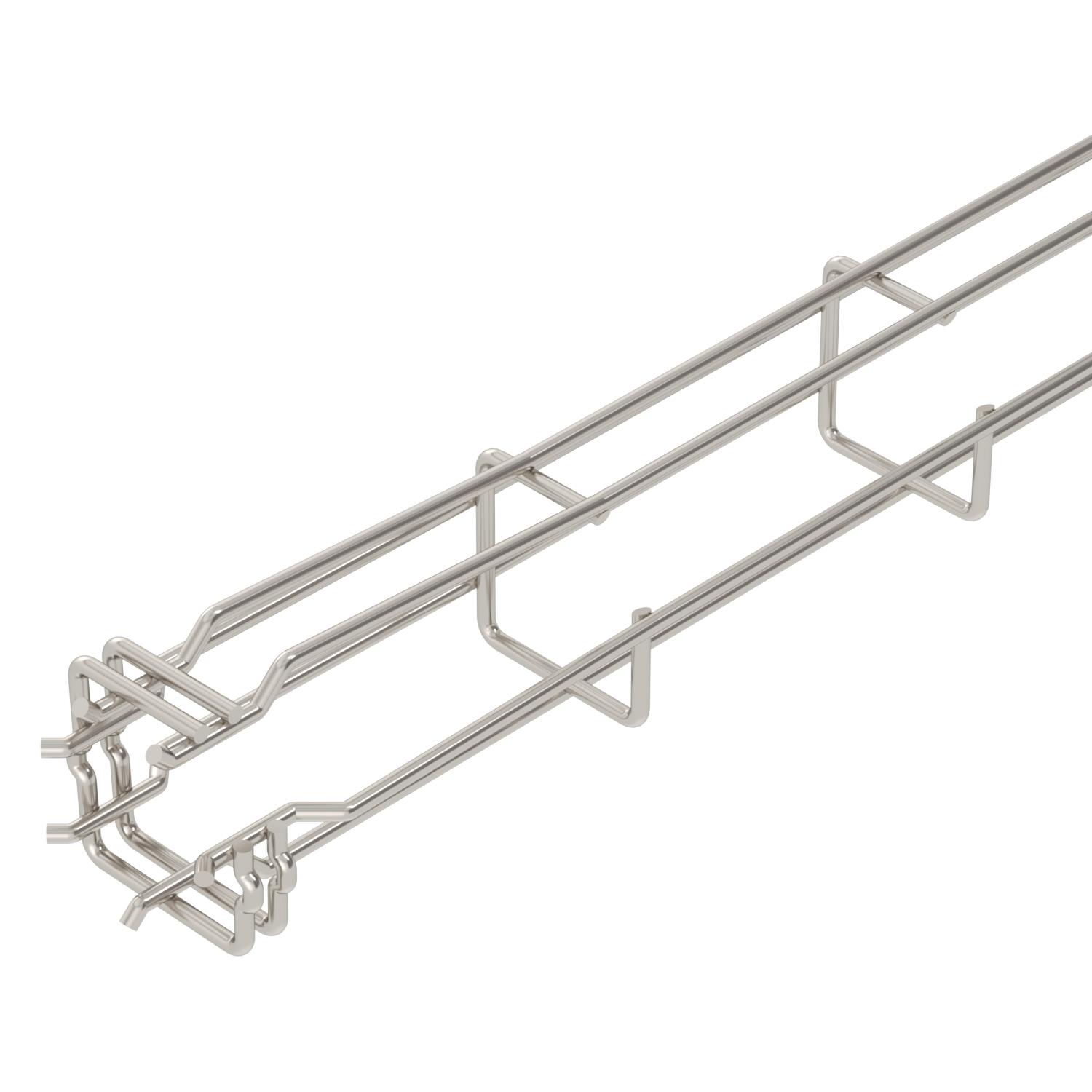

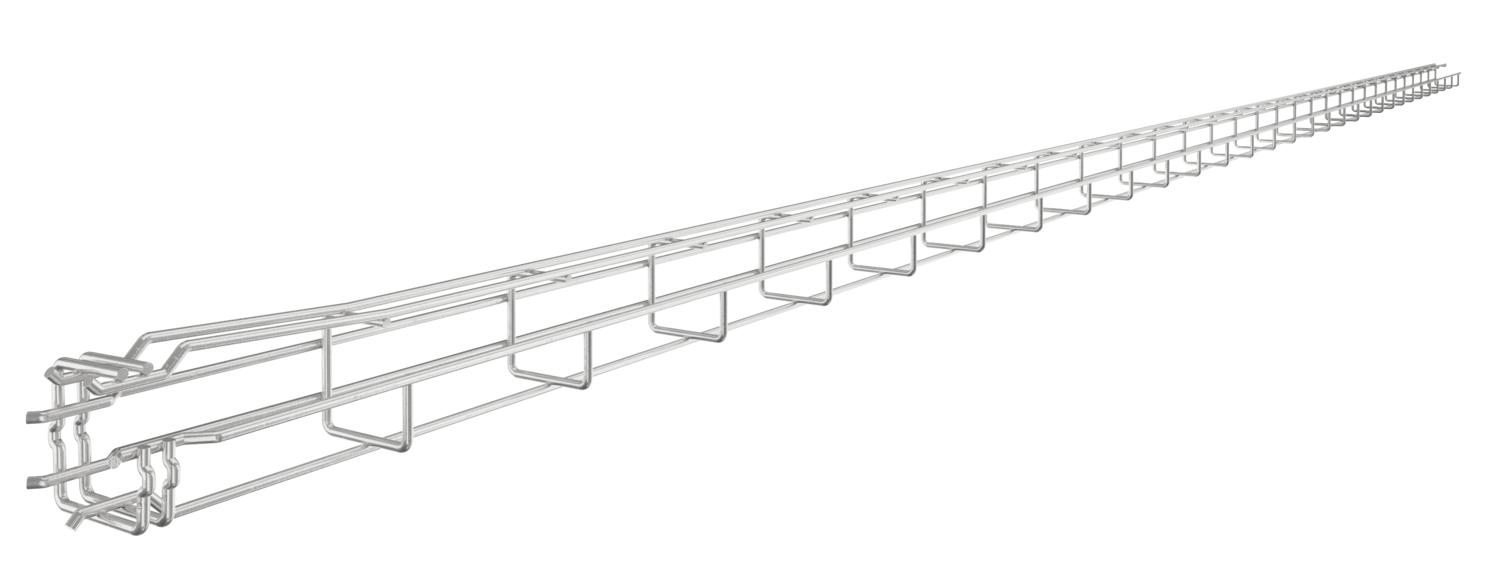

Draadgoot in G-vorm uit gepuntlaste staaldraden, in verschillende hoogtes en breedtes.
Directe wand- en plafondmontage mogelijk. Belastingsspecificaties betreffende de verschillende installatietypes zijn op aanvraag leverbaar.
Magnetische afschermingsdemping 15 dB.
-
- Technische gegevens
-
Afmetingen
Afm. H 55 mm Belastingstesttype conform IEC 61537 Type II Breedte 50 mm Breedte 1,97 in Dimensie 50x50x3000 Draaddiameter 3,9 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Hoogte 1,97 in Hoogte 50 mm Lengte 3000 mm Maat A 38 mm Maat B 55 mm Maat C 33 mm Materiaal Roestvast staal 1.4401 Nuttige doorsnede 1700 mm² Nuttige doorsnede 17 cm² Oppervlak blank, nabehandeld Profielvorm G-vorm Roestvast staal, gebeitst ja Schroefloze verbinder ja Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Verbinder A4
GSV 34 A4 6016648 20 Stuks
Wand- en bodembevestiging A4
WB GR A4 6017164 20 Stuks - Downloads
-
