G-draadgoot Magic® 50 A2
Art.nr. 6005550 | EAN 4012195686477
- Productbeschrijving
-
Productbeschrijving

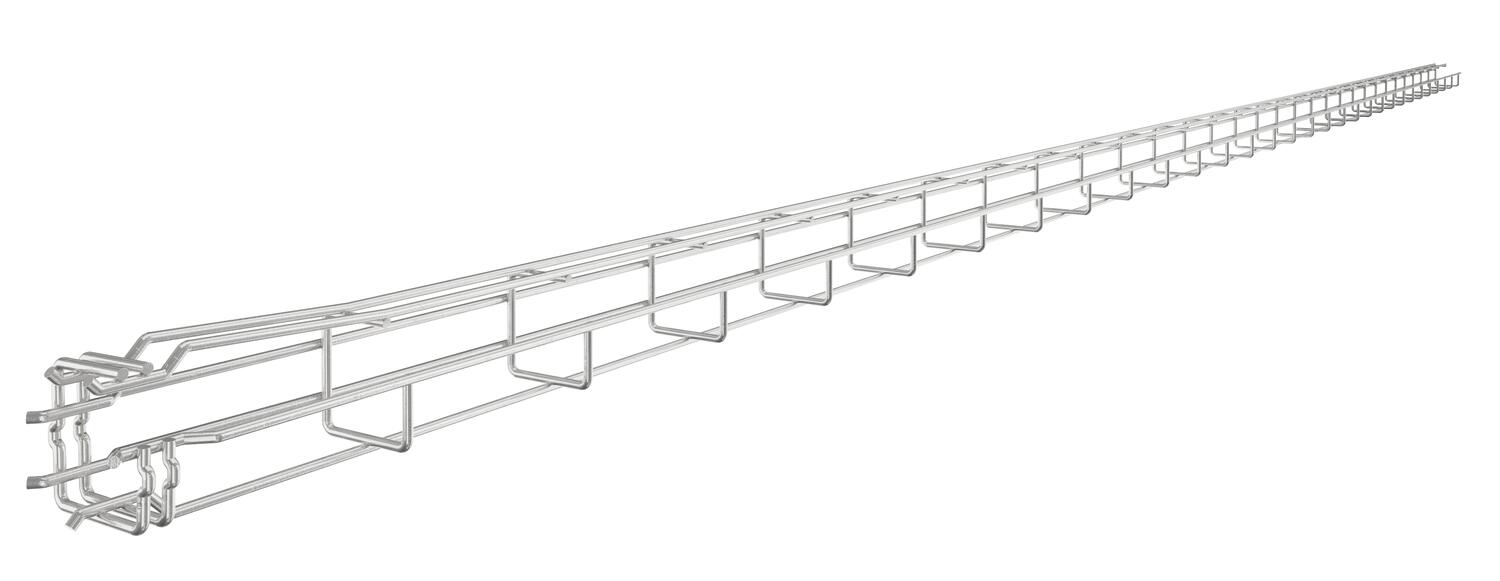

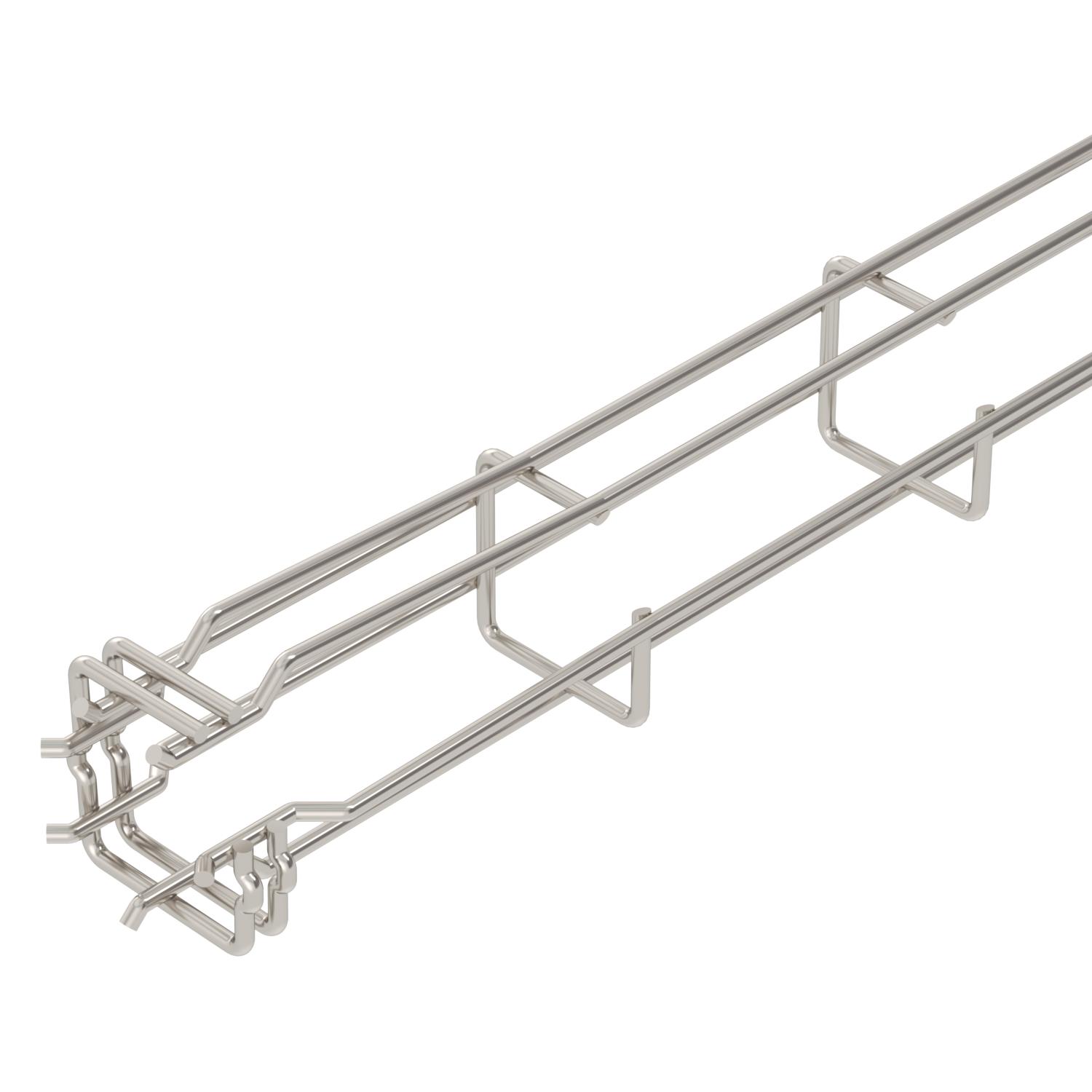

Draadgoot in G-vorm uit gepuntlaste staaldraden, in verschillende hoogtes en breedtes.
Directe wand- en plafondmontage mogelijk. Belastingsspecificaties betreffende de verschillende installatietypes zijn op aanvraag leverbaar.
Magnetische afschermingsdemping 15 dB.
-
- Technische gegevens
-

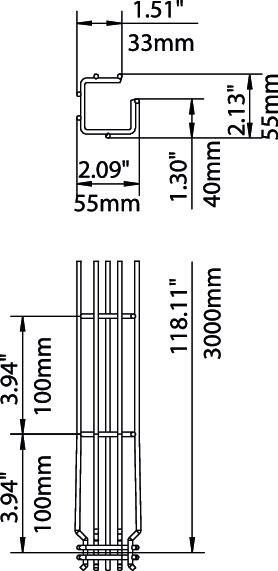

Afmetingen
Afm. H 55 mm Belastingstesttype conform IEC 61537 Type II Breedte 1,97 in Breedte 50 mm Dimensie 50x50x3000 Draaddiameter 3,9 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Hoogte 50 mm Hoogte 1,97 in Lengte 3000 mm Maat A 38 mm Maat B 55 mm Maat C 33 mm Materiaal Roestvast staal 1.4301 Nuttige doorsnede 1700 mm² Nuttige doorsnede 17 cm² Oppervlak blank, nabehandeld Profielvorm G-vorm Roestvast staal, gebeitst ja Schroefloze verbinder ja Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE

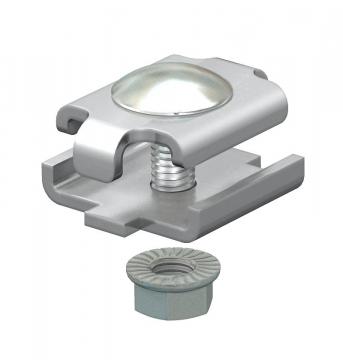

Verbinder A2
GSV 34 A2 6016642 20 Stuks

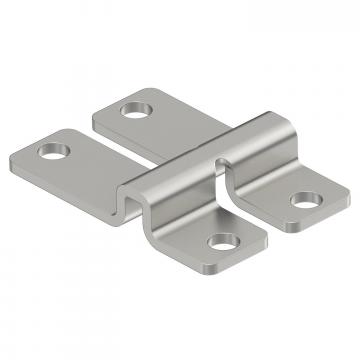

Wand- en bodembevestiging A4
WB GR A4 6017164 20 Stuks - Downloads
-
