G-draadgoot Magic® 150 FT
Art.nr. 6005529 | EAN 4012195686422
- Productbeschrijving
-

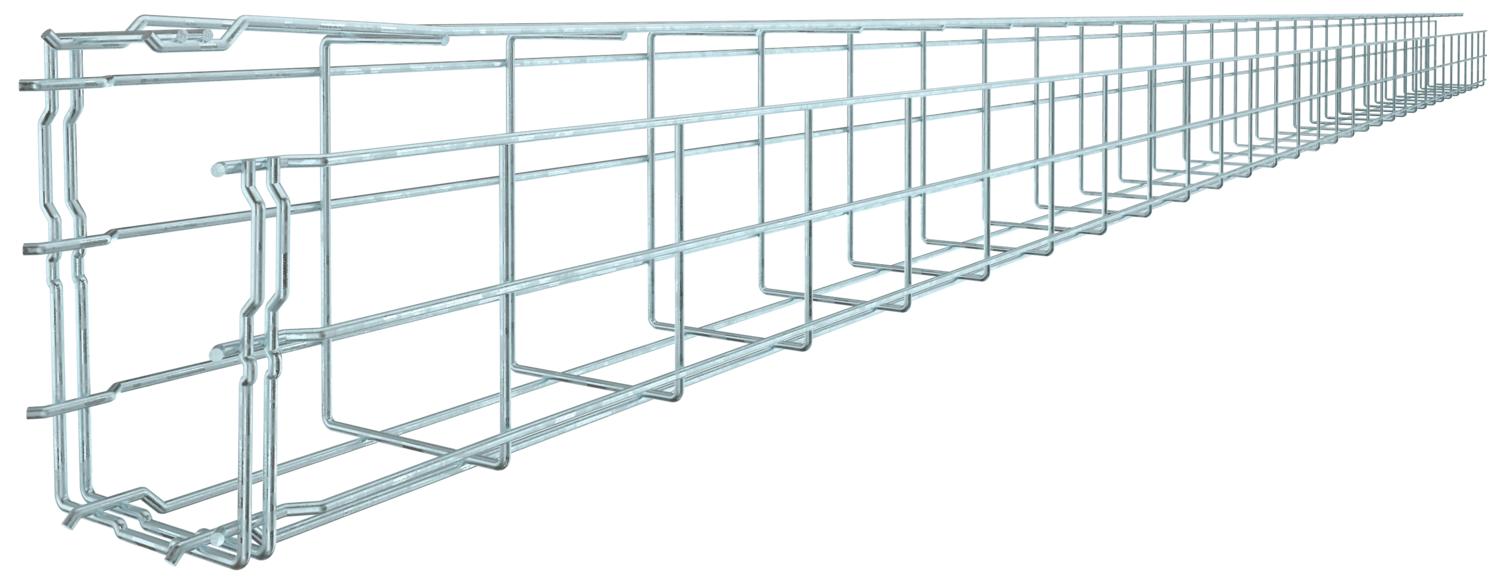

ProductbeschrijvingDraadgoot in G-vorm uit gepuntlaste staaldraden, in verschillende hoogtes en breedtes.
Directe wand- en plafondmontage mogelijk. Belastingsspecificaties betreffende de verschillende installatietypes zijn op aanvraag leverbaar.
Magnetische afschermingsdemping 15 dB.
-
- Technische gegevens
-
Afmetingen
Afm. H 155 mm Belastingstesttype conform IEC 61537 Type II Breedte 100 mm Breedte 3,94 in CO₂-voetafdruk (GWP) van wieg tot poort 2,738 kg CO₂e / 1 Meter Dimensie 150x100x3000 Draaddiameter 3,9 mm Functiebehoud ja Geïntegreerd scheidingsschot zonder Hoogte 150 mm Hoogte 5,91 in Kleur zink Lengte 3000 mm Maat A 120 mm Maat B 100 mm Maat C 68 mm Materiaal staal Nuttige doorsnede 107 cm² Nuttige doorsnede 10700 mm² Oppervlak thermisch verzinkt Profielvorm G-vorm Roestvast staal, gebeitst nee Schroefloze verbinder ja Steunafstand 1,0 m 0,6 kN/m Steunafstand 1,5 m 0,5 kN/m Steunafstand 2,0 m 0,35 kN/m Steunafstand 2,5 m 0,3 kN/m Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Verbinder FT
GSV 34 FT 6016634 20 Stuks
Wand- en bodembevestiging FT
WB GR FT 6017160 20 Stuks - Downloads
-
