G-draadgoot Magic® 125 G
Art.nr. 6005541 | EAN 4012195686453
- Productbeschrijving
-

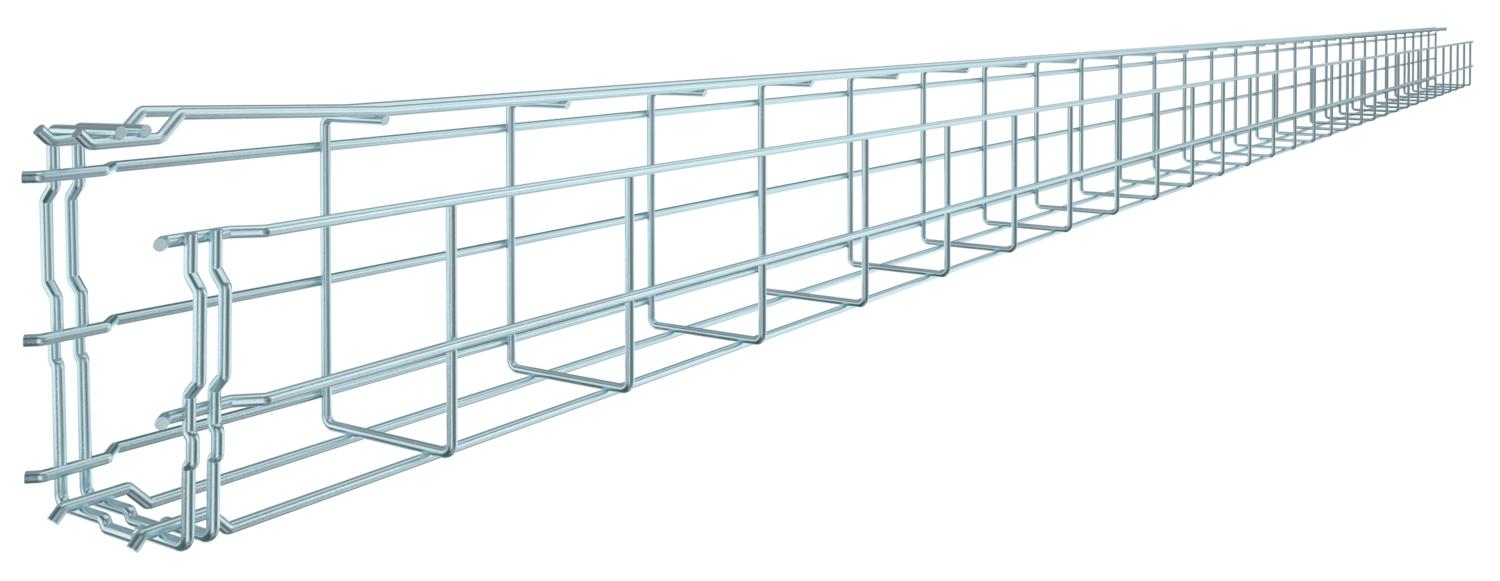

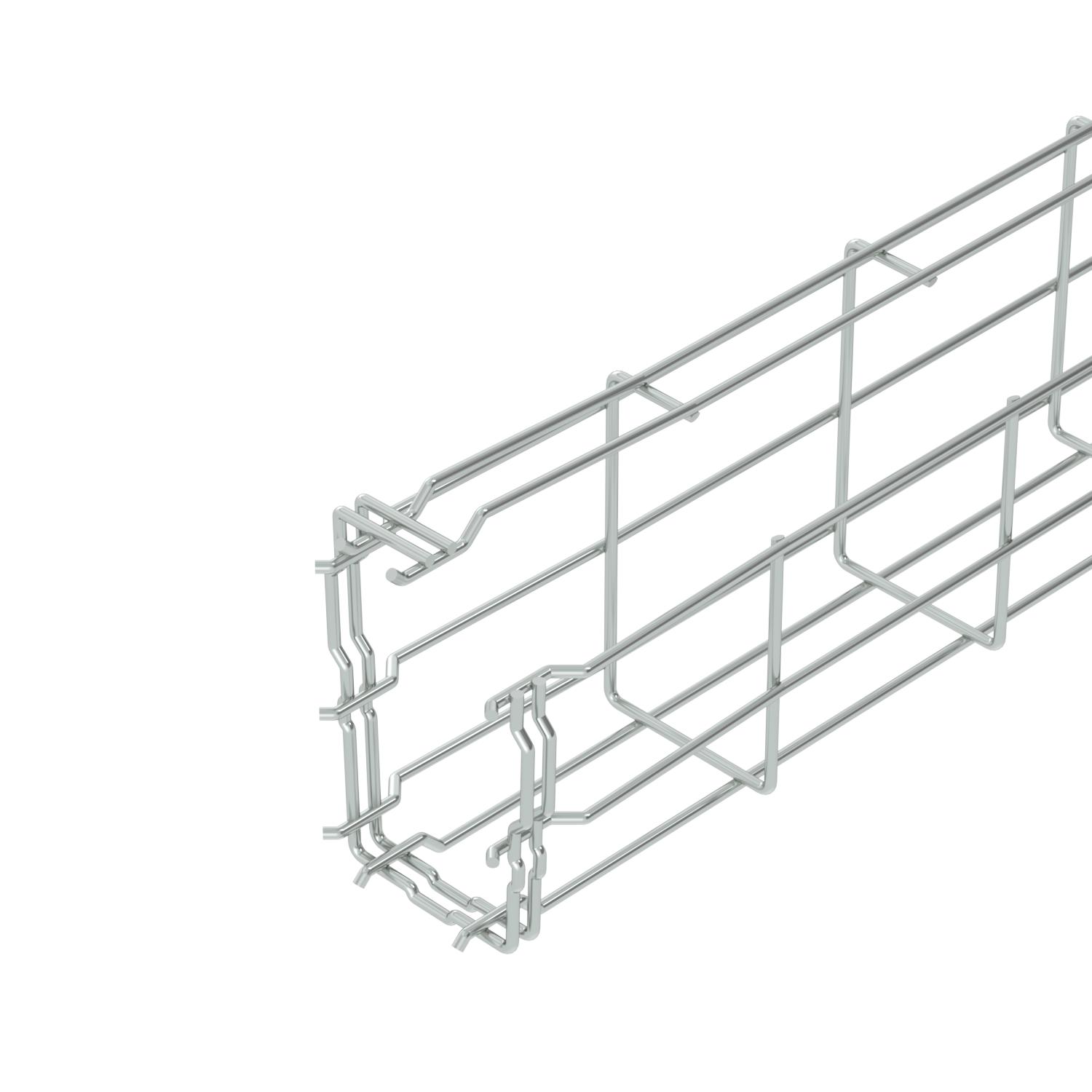

ProductbeschrijvingDraadgoot in G-vorm uit gepuntlaste staaldraden, in verschillende hoogtes en breedtes.
Directe wand- en plafondmontage mogelijk. Belastingsspecificaties betreffende de verschillende installatietypes zijn op aanvraag leverbaar.
Magnetische afschermingsdemping 15 dB.
-
- Technische gegevens
-
Afmetingen

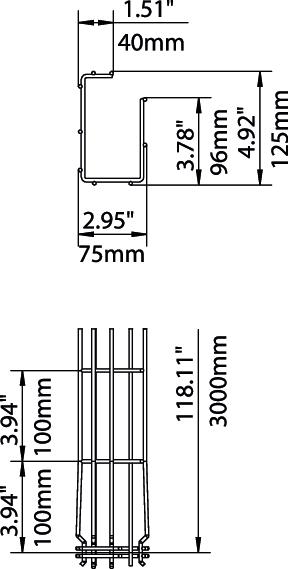

Afm. H 125 mm Belastingstesttype conform IEC 61537 Type II Breedte 75 mm Breedte 2,95 in CO₂-voetafdruk (GWP) van wieg tot poort 2,057 kg CO₂e / 1 Meter Dimensie 125x75x3000 Draaddiameter 3,9 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Hoogte 125 mm Hoogte 4,92 in Kleur zink Lengte 3000 mm Maat A 96 mm Maat B 75 mm Maat C 38 mm Materiaal staal Nuttige doorsnede 6100 mm² Nuttige doorsnede 61 cm² Oppervlak galvanisch verzinkt Profielvorm G-vorm Roestvast staal, gebeitst nee Schroefloze verbinder ja Steunafstand 1,0 m 0,6 kN/m Steunafstand 1,5 m 0,35 kN/m Steunafstand 2,0 m 0,3 kN/m Steunafstand 2,5 m 0,25 kN/m Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Verbinder FT
GSV 34 FT 6016634 20 Stuks
Wand- en bodembevestiging FT
WB GR FT 6017160 20 Stuks - Downloads
-
