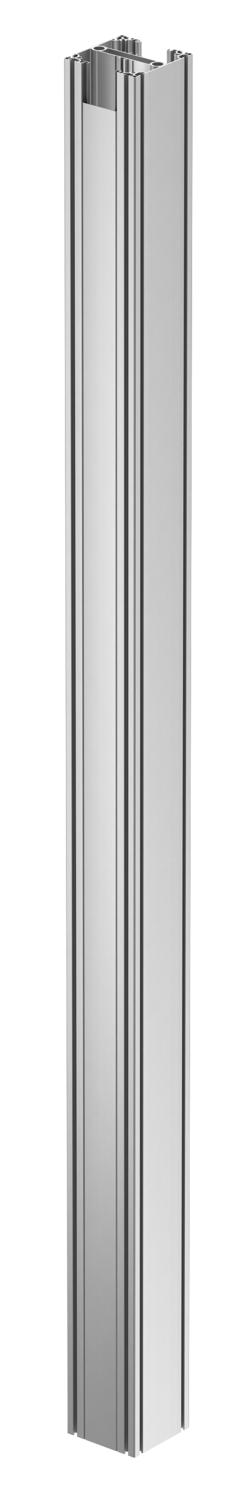

Energiezuil voor industrie, type ISS160160IP6

Art.nr. 6290406 | EAN 4012196191451

6290406 / ISS160160IP6 EL
6000 mm
Productbeschrijving

Productbeschrijving

ISS energiezuil voor de inrichting van werkplaatsen in productie-afdelingen. Het geanodiseerde aluminiumprofiel in zware uitvoering heeft aan twee overliggende zijden een systeemopening van 76,5 mm voor de montage van inbouwapparatuur uit de serie 71GD of montagedragers uit de serie 71MT. Alle 4 zijden van de zuil beschikken over een montage-opening met standaard nominale grootte 8 voor de montage van verschillende aanbouwstukken voor ondersteunende functies (Item-systeemkit). Inbegrepen bij de levering zijn het zuilprofiel, bijhorende deksels voor het afdekken van de systeemopeningen in lengte 2000 mm en een PE-tas met 20 extra bevestigingsklemmen type RKV3V, om andere afmetingen van de deksels mogelijk te maken. Twee ingesloten kanalen binnenin het profiel kunnen optioneel gebruikt worden voor de aanvoer van perslucht.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Aantal compartimenten 2 St.
Aantal inzetbare deksels 2
Beschermingsgraad IP30
Beschermingsgraad IK-code IK10
Breedte 160 mm
Dekselbreedte 76,5 mm
Dimensie 6000x160x160
Doorlopend profiel ja
Halogeenvrij ja
Hoogte 160 mm
Hoogte zuil min. 6000 mm
Kabelinvoer Boven/onder
Lengte 6000 mm
Materiaal aluminium
Model zuil vierkant
Oppervlak geanodiseerd
Plafondmontage ja
Temperatuurbereik max. 60 °C
Temperatuurbereik min. -25 °C
Type bevestiging Montageflens
Uitvoering Dubbelzijdig
Van plaats veranderbaar nee
Verstelbaar nee
Vloermontage ja
Voorbedraad nee
Alle typen

Alle typen

Type Lengte Art.nr. Aantal kl. VKE
ISS160160IP6 EL 6000 mm 6290406
1 Stuks
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Inbouwdoos 71GD6, 1-voudig Inbouwdoos 71GD6, 1-voudig 71GD6 6288610
5 Stuks
Apparaatinbouwdoos 71GD7-2, dubbel Apparaatinbouwdoos 71GD7-2, dubbel 71GD7-2 6288608
2 Stuks
Deksel aluminium Deksel aluminium GA-OTEL 6279723
2 m
Vergrendelingsklem RKV3V Vergrendelingsklem RKV3V RKV3V 6288700
20 Stuks
Plafondbevestiging voor industriezuil Plafondbevestiging voor industriezuil ISS160160DB WA 6290436
1 Stuks
Vloerplaat voor industriezuilen Vloerplaat voor industriezuilen ISS160160BP 6290416
1 Stuks
Stootbeveiliging voor industriezuil Stootbeveiliging voor industriezuil ISS160160AS WA 6290422
1 Stuks
Stootbeveiliging voor industriezuil Stootbeveiliging voor industriezuil ISS160160AS HRO 6290423
1 Stuks
Klemstuk voor industriezuil Klemstuk voor industriezuil NS8 ST 6290499
10 Stuks
Perslucht-aansluiting voor industriezuilen Perslucht-aansluiting voor industriezuilen ISS160160DLA 6290495
1 Stuks
Aarddraadaansluithoek Aarddraadaansluithoek 8AWR 6288704
10 Stuks

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Scheidingsschot GK-TW70 Scheidingsschot GK-TW70 GK-TW70 6274900
2 m
Adapterplaat voor kabeldraagsysteem Adapterplaat voor kabeldraagsysteem ISS160160APKTS 6290456
1 Stuks
