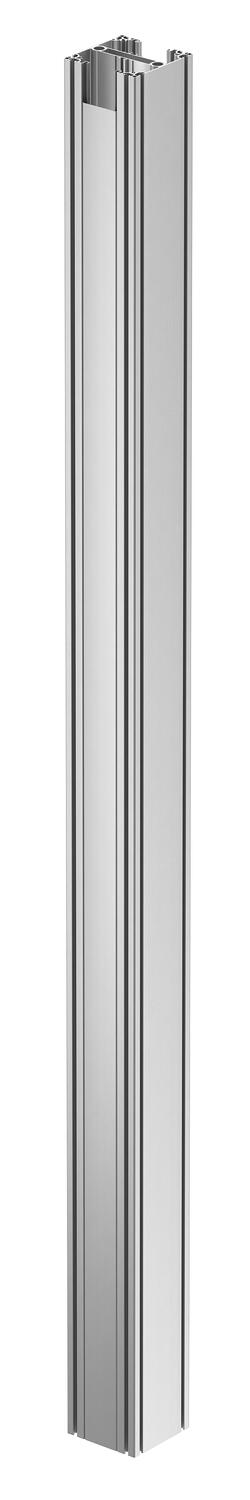

Energiezuil voor industrie, type ISS160160IP4
Art.nr. 6290404 | EAN 4012196191468
- Productbeschrijving
-

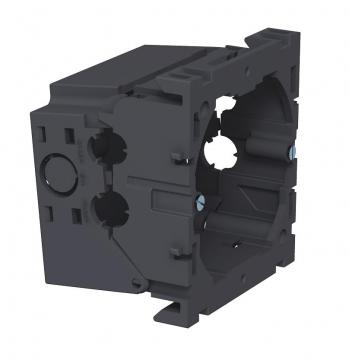

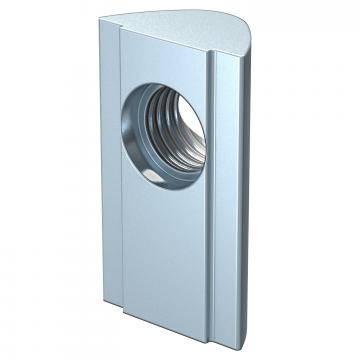

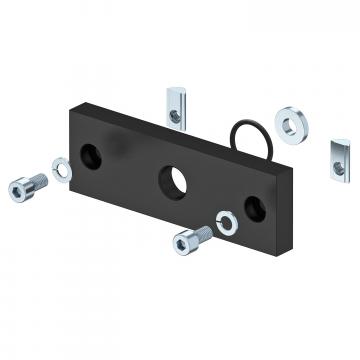

ProductbeschrijvingISS energiezuil voor de inrichting van werkplaatsen in productie-afdelingen. Het geanodiseerde aluminiumprofiel in zware uitvoering heeft aan twee overliggende zijden een systeemopening van 76,5 mm voor de montage van inbouwapparatuur uit de serie 71GD of montagedragers uit de serie 71MT. Alle 4 zijden van de zuil beschikken over een montage-opening met standaard nominale grootte 8 voor de montage van verschillende aanbouwstukken voor ondersteunende functies (Item-systeemkit). Inbegrepen bij de levering zijn het zuilprofiel, bijhorende deksels voor het afdekken van de systeemopeningen in lengte 2000 mm en een PE-tas met 20 extra bevestigingsklemmen type RKV3V, om andere afmetingen van de deksels mogelijk te maken. Twee ingesloten kanalen binnenin het profiel kunnen optioneel gebruikt worden voor de aanvoer van perslucht.
- Technische gegevens
-
Technische gegevens
Aantal compartimenten 2 St. Aantal inzetbare deksels 2 Beschermingsgraad IP30 Beschermingsgraad IK-code IK10 Breedte 160 mm Dekselbreedte 76,5 mm Dimensie 4000x160x160 Doorlopend profiel ja Halogeenvrij ja Hoogte 160 mm Hoogte zuil min. 4000 mm Kabelinvoer Boven/onder Kleur aluminium Lengte 4000 mm Materiaal aluminium Model zuil vierkant Oppervlak geanodiseerd Plafondmontage ja Temperatuurbereik max. 60 °C Temperatuurbereik min. -25 °C Type bevestiging Montageflens Uitvoering Dubbelzijdig Van plaats veranderbaar nee Verstelbaar nee Vloermontage ja Voorbedraad nee - Alle typen
- Downloads
-
Specificatieblad ISS160160IP4 EL / 6290404 , 0.23MB , pdfCatalogus Inbouwsystemen , 28.45MB , pdfEU Conformiteitsverklaring ISS160160IP4 EL / 6290404 , 0.15MB , pdfUK-Conformiteitsverklaring ISS160160IP4 EL / 6290404 , 0.14MB , pdfMontagehandleiding Montagehandleiding persluchtaansluiting voor ISS-I , 4.01MB , pdfMontagehandleiding Montagehandleiding ISS160160 console voor ISS-I , 4.01MB , pdfMontagehandleiding Montagehandleiding ISS-I , 4.01MB , pdf
