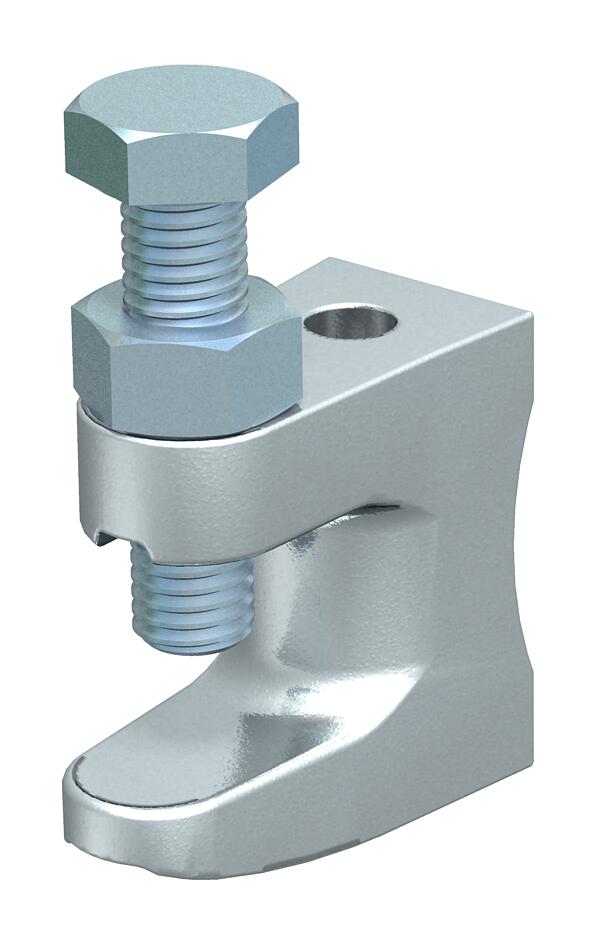

Draagschroefklem, met schroefdraad

Art.nr. 1488090 | EAN 4012195151159

Vind een distrubutiepartner
Heb je hulp nodig?
Productbeschrijving

Productbeschrijving

Met schroefdraad.

Max. aandraaimoment: 21 Nm
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Aansluittype/-component Schroefdraad
Afm. H 54 mm
Afmeting G (mm) M10
Breedte 23,5 mm
Breukbelasting 3,5 kN
Dimensie 0-26mm
Flensdikte F max. 26 mm
Geschikt voor draadstang metrisch 12
Hoogte 54 mm
Lengte 58 mm
Maat B 23,5 mm
Maat F 26 mm
Maat L 58 mm
Materiaal Smeedbaar gietijzer
Max. Aandraaimoment 21 Nm
Scharnier instelbaar nee
Scharnierend nee
Schroefdraad metrisch 12
Type bevestiging Bouten
Alle typen

Alle typen

Type Lengte Breedte Hoogte Flensdikte F max. Breukbelasting Art.nr. Aantal kl. VKE
FL1-G M8 TG 38 mm 19 mm 35 mm 18 mm 1,2 kN 1488074
50 Stuks
FL2-G M10 TG 44 mm 21 mm 42 mm 20 mm 2,5 kN 1488082
50 Stuks
FL3-G M12 TG 58 mm 23,5 mm 54 mm 26 mm 3,5 kN 1488090
25 Stuks
Downloads

Download

Download
REACH Conformiteitsverklaring FL3-G M12 TG / 1488090 , 0.12MB , pdf
Download
RoHS Conformiteitsverklaring FL3-G M12 TG / 1488090 , 0.12MB , pdf
Download

FL3-G M12 TG / 1488090
