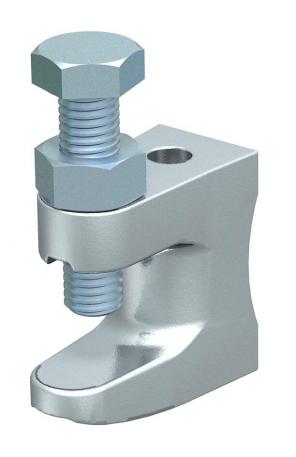

Draagschroefklem, met schroefdraad

Art.nr. 1488082 | EAN 4012195151098

Vind een distrubutiepartner
Heb je hulp nodig?
Productbeschrijving

Productbeschrijving

Met schroefdraad.

Max. aandraaimoment: 18 Nm
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Aansluittype/-component Schroefdraad
Afm. H 42 mm
Afmeting G (mm) M10
Breedte 21 mm
Breukbelasting 2,5 kN
Dimensie 0-19mm
Flensdikte F max. 20 mm
Geschikt voor draadstang metrisch 10
Hoogte 42 mm
Lengte 44 mm
Maat B 21 mm
Maat F 20 mm
Maat L 44 mm
Materiaal Smeedbaar gietijzer
Max. Aandraaimoment 18 Nm
Scharnier instelbaar nee
Scharnierend nee
Schroefdraad metrisch 10
Type bevestiging Bouten
Alle typen

Alle typen

Type Lengte Breedte Hoogte Flensdikte F max. Breukbelasting Art.nr. Aantal kl. VKE
FL1-G M8 TG 38 mm 19 mm 35 mm 18 mm 1,2 kN 1488074
50 Stuks
FL2-G M10 TG 44 mm 21 mm 42 mm 20 mm 2,5 kN 1488082
50 Stuks
FL3-G M12 TG 58 mm 23,5 mm 54 mm 26 mm 3,5 kN 1488090
25 Stuks
