Draagschroefklem, met doorgangsgat 58 | 23,5 | 54 | | | | 26 | 13 | 3,5 | M10
morepic-1 morepic-2 video-1

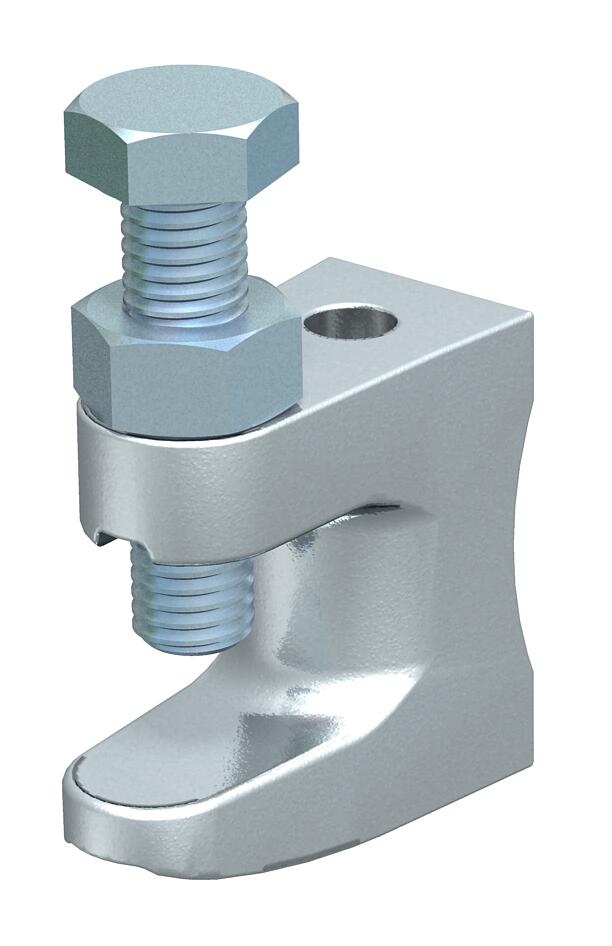

Draagschroefklem, met doorgangsgat

Art.nr. 1488031 | EAN 4012195150978

Vind een distrubutiepartner
Heb je hulp nodig?
Productbeschrijving

Productbeschrijving

Met doorgaand gat.

Max. aandraaimoment: 21 Nm
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Aansluittype/-component Gat
Afm. H 54 mm
Afmeting G (mm) M10
bevestigingsgat 13 mm
Breedte 23,5 mm
Breukbelasting 3,5 kN
Dimensie 0-26mm
Flensdikte F max. 26 mm
Hoogte 54 mm
Lengte 58 mm
Maat B 23,5 mm
Maat D 13 mm
Maat F 26 mm
Maat L 58 mm
Materiaal Smeedbaar gietijzer
Max. Aandraaimoment 21 Nm
Scharnier instelbaar nee
Scharnierend nee
Schroefdraad M10
Schroefdraad metrisch 10
Type bevestiging Bouten
Alle typen

Alle typen

Type Lengte Breedte Hoogte Flensdikte F max. bevestigingsgat Breukbelasting Schroefdraad Art.nr. Aantal kl. VKE
FL 1 TG 38 mm 19 mm 35 mm 18 mm 9 mm 1,2 kN M8 1488015
50 Stuks
FL 2 TG 44 mm 21 mm 42 mm 20 mm 11 mm 2,5 kN M10 1488023
50 Stuks
FL 3 TG 58 mm 23,5 mm 54 mm 26 mm 13 mm 3,5 kN M10 1488031
25 Stuks
Downloads

Download

Conformiteitsverklaring FL 3 TG / 1488031 , 0.06MB , pdf
Download
REACH Conformiteitsverklaring FL 3 TG / 1488031 , 0.12MB , pdf
Download
RoHS Conformiteitsverklaring FL 3 TG / 1488031 , 0.12MB , pdf
Download

FL 3 TG / 1488031
