Draagschroefklem, met doorgangsgat 44 | 21 | 42 | | | | 20 | 11 | 2,5 | M10

morepic-1

morepic-2

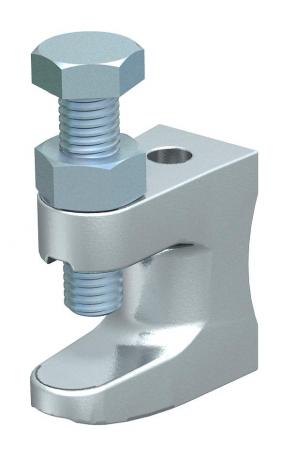

Draagschroefklem, met doorgangsgat

Art.nr. 1488023 | EAN 4012195150916

Art.nr. / Type

Lengte

Breedte

Hoogte

Flensdikte F max.

bevestigingsgat

Breukbelasting

Schroefdraad

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Met doorgaand gat.

Max. aandraaimoment: 18 Nm

Technische gegevens

Technische gegevens

Aansluittype/-component	Gat
bevestigingsgat	11 mm
Breukbelasting	2,5 kN
Dimensie	0-19mm
Flensdikte F max.	20 mm
Materiaal	Smeedbaar gietijzer

Max. Aandraaimoment	18 Nm
Scharnier instelbaar	nee
Scharnierend	nee
Schroefdraad	M10
Schroefdraad metrisch	10
Type bevestiging	Bouten

Afmetingen

Afm. H	42 mm
Afmeting G (mm)	M10
Breedte	21 mm
Hoogte	42 mm
Lengte	44 mm

Maat B	21 mm
Maat D	11 mm
Maat F	20 mm
Maat L	44 mm

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Flensdikte F max.	bevestigingsgat	Breukbelasting	Schroefdraad	Art.nr.	Aantal	kl. VKE
FL 1 TG	38 mm	19 mm	35 mm	18 mm	9 mm	1,2 kN	M8	1488015	Stuks	50 Stuks
FL 2 TG	44 mm	21 mm	42 mm	20 mm	11 mm	2,5 kN	M10	1488023	Stuks	50 Stuks
FL 3 TG	58 mm	23,5 mm	54 mm	26 mm	13 mm	3,5 kN	M10	1488031	Stuks	25 Stuks

Downloads

Specificatieblad FL 2 TG / 1488023 , 0.16MB , pdf

Conformiteitsverklaring FL 2 TG / 1488023 , 0.06MB , pdf

Download

REACH Conformiteitsverklaring FL 2 TG / 1488023 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring FL 2 TG / 1488023 , 0.12MB , pdf

Download

Productgrafiek FL 2 TG / 1488023, 39.00 kB, jpg

Dimensionale tekening FL 2 TG / 1488023, 72.85 kB, jpg

FL 2 TG / 1488023
