Draadgoot GR-Magic® 55 met scheidingsschot 3000 | 300 | 55 | 4,8 | 129 | nee

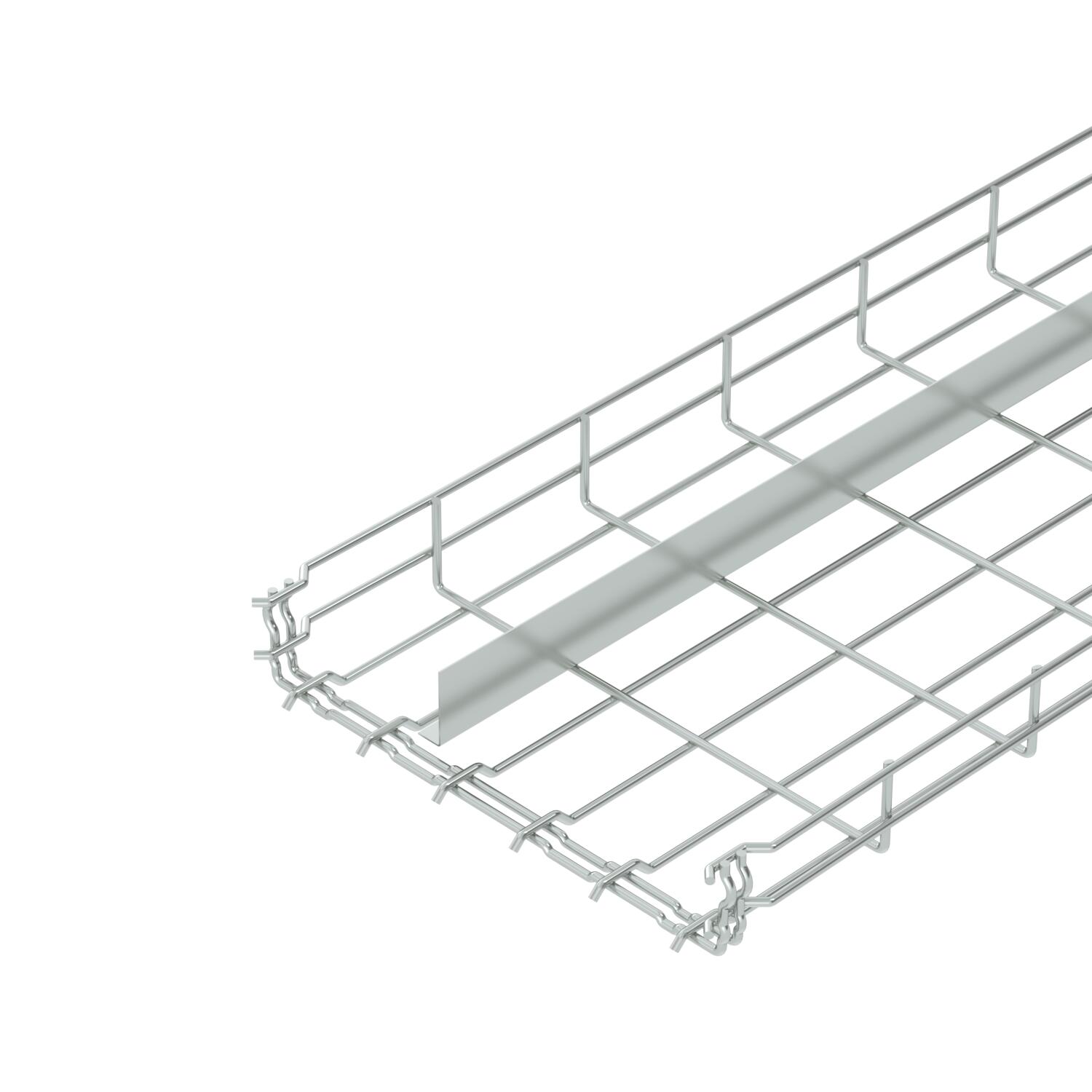

Draadgoot GR-Magic® 55 met scheidingsschot

Art.nr. 6006456 | EAN 4012196151578

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	55 mm

Draaddiameter

Nuttige doorsnede

Functiebehoud	nee

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Draadgoot Magic met gegoten verbinder en ingelast scheidingsschot in de zijhoogte 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Technische gegevens

Afmetingen

Afm. H	58 mm
Belastingstesttype conform IEC 61537	Type II
Breedte	11,81 in
Breedte	300 mm
CO₂-voetafdruk (GWP) van wieg tot poort	4,433 kg CO₂e / 1 Meter
Dimensie	55x300x3000
Draaddiameter	4,8 mm
Functiebehoud	nee
Geïntegreerd scheidingsschot	een
Hoogte	55 mm
Hoogte	2,17 in
Kleur	zink
Lengte	3000 mm
Maat A	199,5 mm

Maat B	300 mm
Materiaal	staal
Nuttige doorsnede	12900 mm²
Nuttige doorsnede	129 cm²
Oppervlak	galvanisch verzinkt
Profielvorm	U-vorm
Roestvast staal, gebeitst	nee
Schroefloze verbinder	ja
Steunafstand 1,0 m	1,5 kN/m
Steunafstand 1,5 m	0,8 kN/m
Steunafstand 2,0 m	0,4 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee

Technische gegevens

Belastingsdiagram draadgoot GR-Magic type GRM-1T 55

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Functiebehoud	Art.nr.	Aantal	kl. VKE
GRM-T 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	nee	6006453	m	3 m
GRM-T 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	nee	6006455	m	3 m
GRM-T 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	nee	6006456	m	3 m
GRM-T 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	nee	6006457	m	3 m
GRM-T 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nee	6006458	m	3 m
