Draadgoot GR-Magic® 55 met 2 scheidingsschotten
Art.nr. 6006395 | EAN 4012195438649
- Productbeschrijving
-
Productbeschrijving

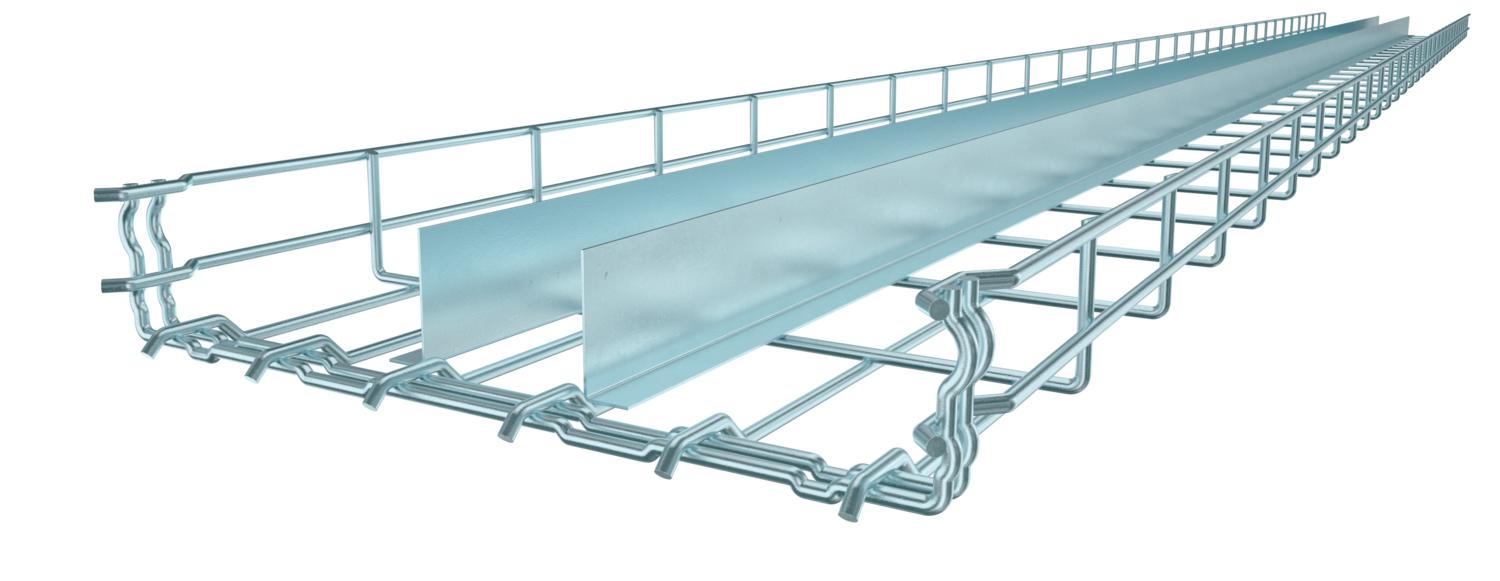

Draadgoot Magic met gegoten verbinder en twee ingelaste scheidingsschotten in de zijhoogte 55 mm.

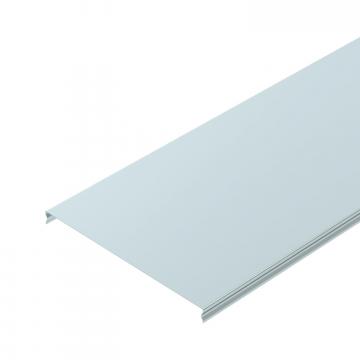

Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
- Technische gegevens
-

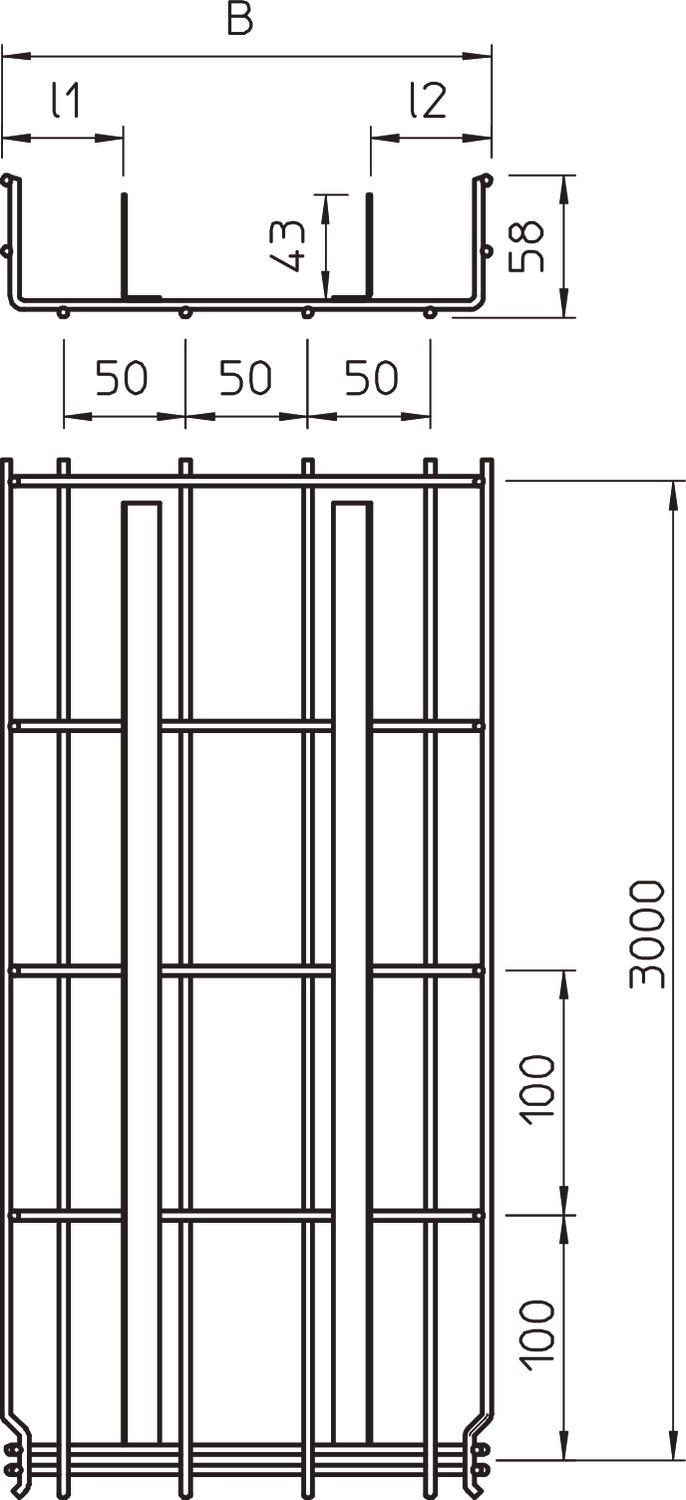

Afmetingen
Afmeting L2 (mm) 69 mm Belastingstesttype conform IEC 61537 Type II Breedte 7,87 in Breedte 200 mm Dimensie 55x200x3000 Draaddiameter 3,9 mm Functiebehoud nee Geïntegreerd scheidingsschot twee Hoogte 55 mm Hoogte 2,17 in Lengte 3000 mm Maat A 69 mm Maat B 200 mm Maat l1 69 mm Materiaal staal Nuttige doorsnede 8700 mm² Nuttige doorsnede 87 cm² Oppervlak galvanisch verzinkt Profielvorm U-vorm Roestvast staal, gebeitst nee Schroefloze verbinder ja Steunafstand 1,0 m 2 kN/m Steunafstand 1,5 m 1 kN/m Steunafstand 2,0 m 0,4 kN/m Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Technische gegevens

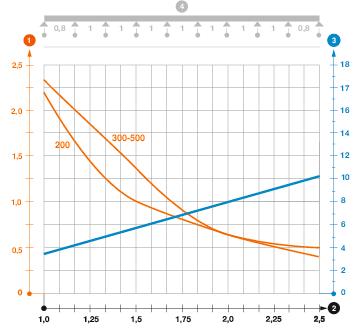

Belastingsdiagram draadgoot GR-Magic type GRM-2T 55
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Ondersteuningsafstand in meters
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot/-ladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
