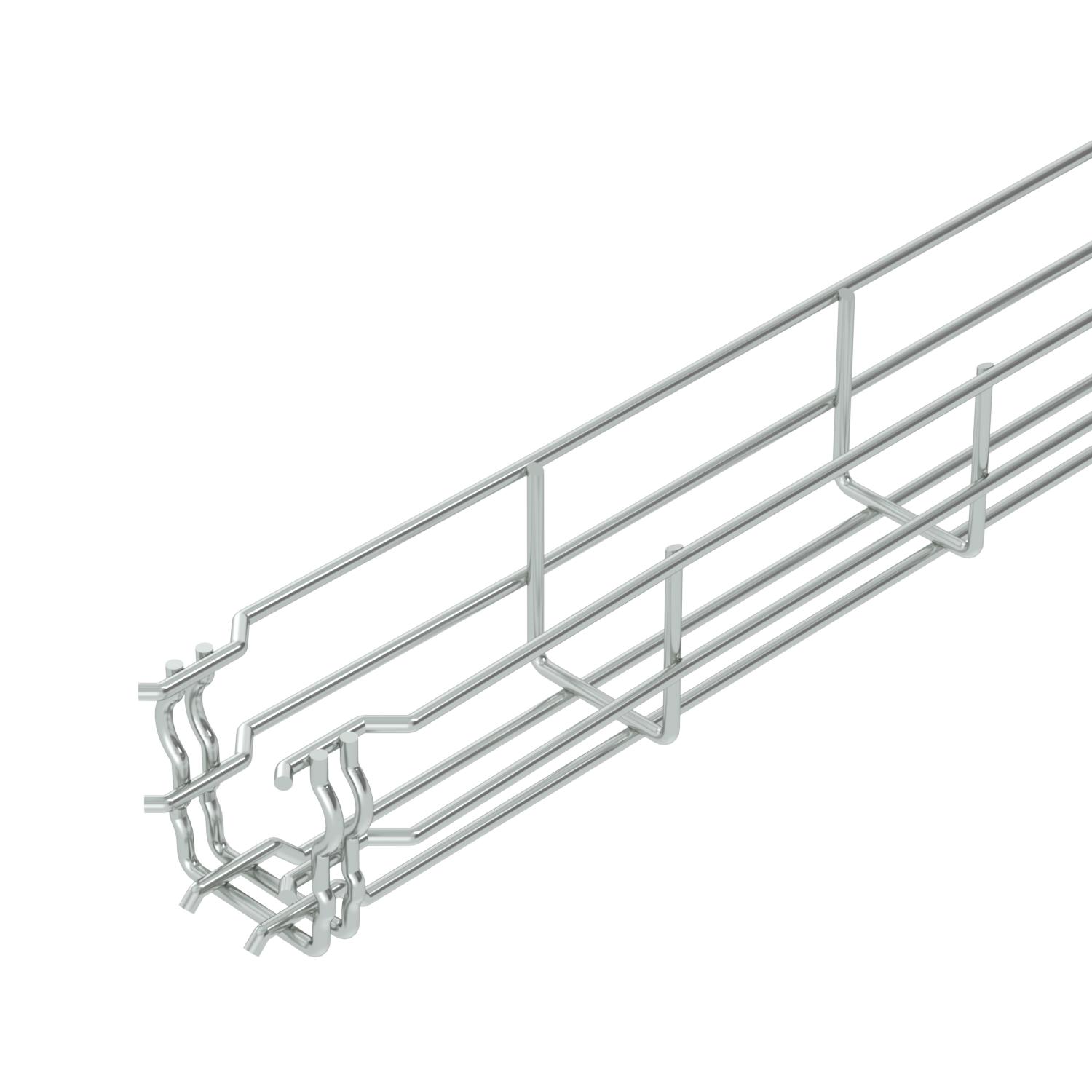

Draadgoot GR-Magic® 55 G

Art.nr. 6001441 | EAN 4012195430957

3000 mm
55 mm
Productbeschrijving

Productbeschrijving

Draadgoot met aangevormde verbinder met een hoogte van 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Gedetailleerde informatie over de UL-classificatie vindt u in het desbetreffende certificaat.
  • RINA 1861, Ship Classification, Certification and Services
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Functiebehoudklasse E30
  • Functiebehoudklasse E60
  • Functiebehoudklasse E90
Technische gegevens

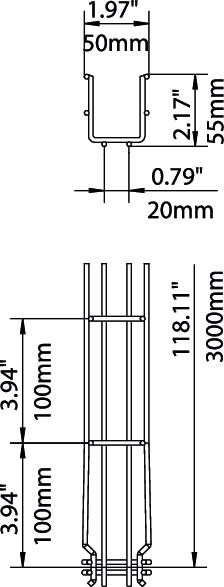

Afmetingen

Afm. H 58 mm
Belastingstesttype conform IEC 61537 Type II
Brandwering Toepassing branddeken
Breedte 50 mm
Breedte 1,97 in
Dimensie 55x50x3000
Draaddiameter 3,9 mm
Functiebehoud ja
Geïntegreerd scheidingsschot zonder
Hoogte 2,17 in
Hoogte 55 mm
Lengte 3000 mm
Maat B 52 mm
Materiaal staal
Nuttige doorsnede 1600 mm²
Nuttige doorsnede 16 cm²
Oppervlak galvanisch verzinkt
Profielvorm U-vorm
Roestvast staal, gebeitst nee
Schroefloze verbinder ja
Steunafstand 1,0 m 0,35 kN/m
Steunafstand 1,5 m 0,2 kN/m
Steunafstand 2,0 m 0,1 kN/m
Steunafstand 2,5 m 0,1 kN/m
Type verbinder kabeldraagsysteem Klikbevestiging
Uitvoering verbinder geïntegreerde verbinder
Verspanuitvoering nee

Technische gegevens

Belastingdiagram draadgoot GR-Magic type GRM 55

Belastingdiagram draadgoot GR-Magic type GRM 55
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Hoogte Draaddiameter Nuttige doorsnede Functiebehoud Art.nr. Aantal kl. VKE
GRM 55 50 G 3000 mm 50 mm 55 mm 3,9 mm 16 cm² ja 6001441
3 m
GRM 55 100 G 3000 mm 100 mm 55 mm 3,9 mm 40 cm² ja 6001442
3 m
GRM 55 150 G 3000 mm 150 mm 55 mm 3,9 mm 63 cm² ja 6001444
3 m
GRM 55 200 G 3000 mm 200 mm 55 mm 3,9 mm 87 cm² ja 6001446
3 m
GRM 55 200 4.8 G 3000 mm 200 mm 55 mm 4,8 mm 87 cm² ja 6001447
3 m

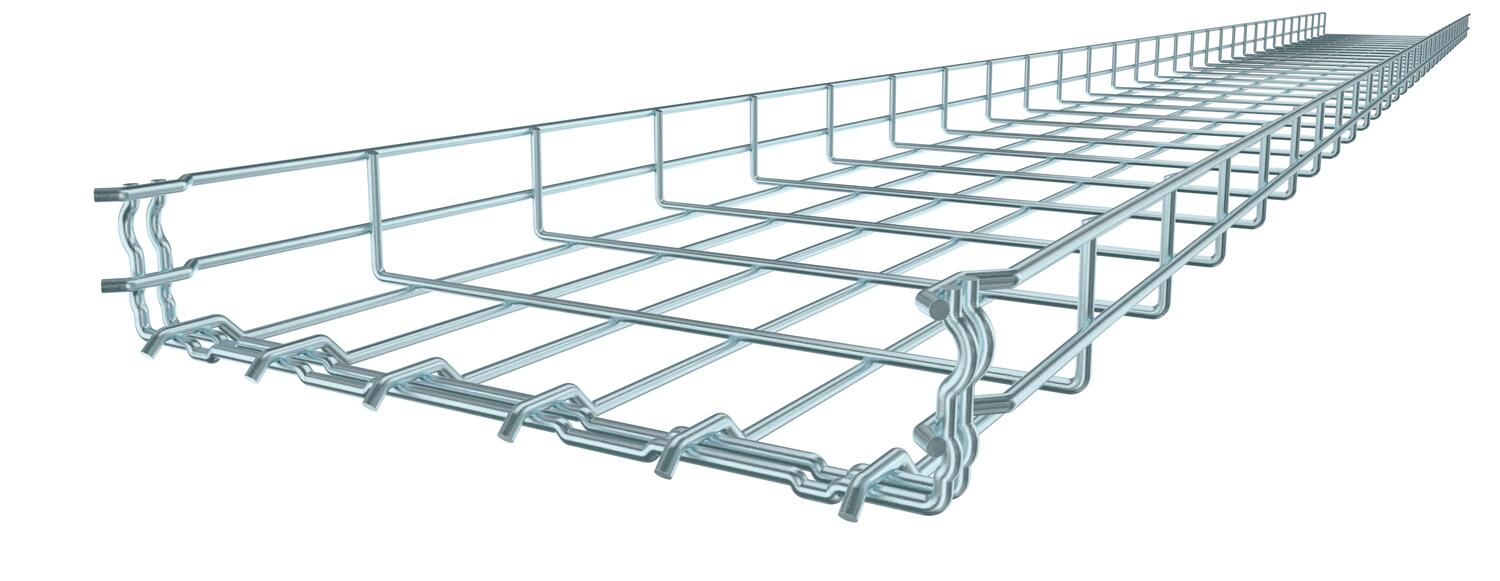

GRM 55 300 G 3000 mm 300 mm 55 mm 4,8 mm 129 cm² ja 6001448
3 m
GRM 55 400 G 3000 mm 400 mm 55 mm 4,8 mm 175 cm² ja 6001450
3 m
GRM 55 450 G 3000 mm 450 mm 55 mm 4,8 mm 195 cm² nee 6001451
3 m
GRM 55 500 G 3000 mm 500 mm 55 mm 4,8 mm 220 cm² nee 6001452
3 m
GRM 55 600 G 3000 mm 600 mm 55 mm 4,8 mm 265 cm² nee 6001454
3 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE

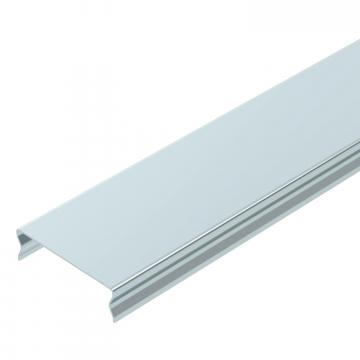

Deksel voor draadgoot, vergrendelbaar FS Deksel voor draadgoot, vergrendelbaar FS DGRR 50 FS 6001840
42 m

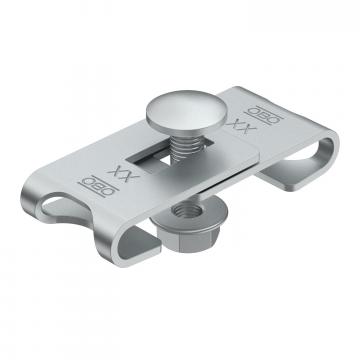

Hoekstuk G Hoekstuk G GEV 36 G 6016715
20 Stuks

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Scheidingsschot 45 FS Scheidingsschot 45 FS TSG 45 FS 6062033
3 m
Klemstuk voor de bevestiging van het scheidingsschot Klemstuk voor de bevestiging van het scheidingsschot KS GR A2 6062282
30 Stuks

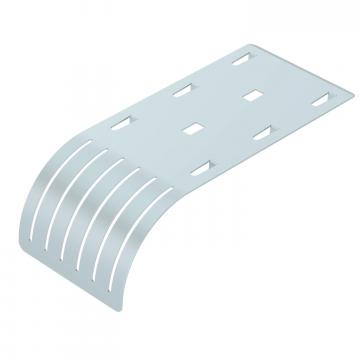

Aftakplaat FS Aftakplaat FS KAB GR FS 6220139
10 Stuks
