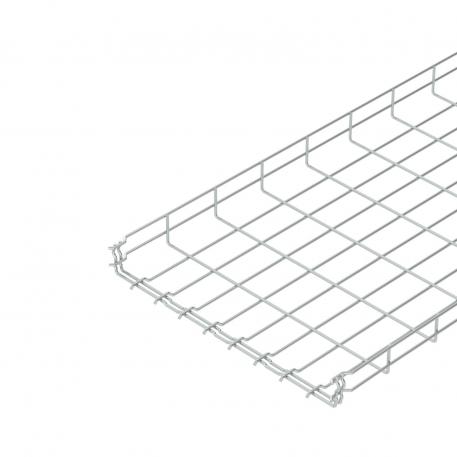

Draadgoot GR-Magic® 55 G

Art.nr. 6001451 | EAN 4012196018185

3000 mm
55 mm
Productbeschrijving

Productbeschrijving

Draadgoot met aangevormde verbinder met een hoogte van 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Gedetailleerde informatie over de UL-classificatie vindt u in het desbetreffende certificaat.
  • RINA 1861, Ship Classification, Certification and Services
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Afmetingen

Afm. H 58 mm
Belastingstesttype conform IEC 61537 Type II
Breedte 17,72 in
Breedte 450 mm
Dimensie 55x450x3000
Draaddiameter 4,8 mm
Functiebehoud nee
Geïntegreerd scheidingsschot zonder
Hoogte 2,17 in
Hoogte 55 mm
Lengte 3000 mm
Maat B 450 mm
Materiaal staal
Nuttige doorsnede 19500 mm²
Nuttige doorsnede 195 cm²
Oppervlak galvanisch verzinkt
Profielvorm U-vorm
Roestvast staal, gebeitst nee
Schroefloze verbinder ja
Steunafstand 1,0 m 0,9 kN/m
Steunafstand 1,5 m 0,6 kN/m
Steunafstand 2,0 m 0,3 kN/m
Steunafstand 2,5 m 0,25 kN/m
Type verbinder kabeldraagsysteem Klikbevestiging
Uitvoering verbinder geïntegreerde verbinder
Verspanuitvoering nee

Technische gegevens

Belastingdiagram draadgoot GR-Magic type GRM 55

Belastingdiagram draadgoot GR-Magic type GRM 55
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Hoogte Draaddiameter Nuttige doorsnede Functiebehoud Art.nr. Aantal kl. VKE
GRM 55 50 G 3000 mm 50 mm 55 mm 3,9 mm 16 cm² ja 6001441
3 m
GRM 55 100 G 3000 mm 100 mm 55 mm 3,9 mm 40 cm² ja 6001442
3 m
GRM 55 150 G 3000 mm 150 mm 55 mm 3,9 mm 63 cm² ja 6001444
3 m
GRM 55 200 G 3000 mm 200 mm 55 mm 3,9 mm 87 cm² ja 6001446
3 m
GRM 55 200 4.8 G 3000 mm 200 mm 55 mm 4,8 mm 87 cm² ja 6001447
3 m
GRM 55 300 G 3000 mm 300 mm 55 mm 4,8 mm 129 cm² ja 6001448
3 m
GRM 55 400 G 3000 mm 400 mm 55 mm 4,8 mm 175 cm² ja 6001450
3 m
GRM 55 450 G 3000 mm 450 mm 55 mm 4,8 mm 195 cm² nee 6001451
3 m
GRM 55 500 G 3000 mm 500 mm 55 mm 4,8 mm 220 cm² nee 6001452
3 m
GRM 55 600 G 3000 mm 600 mm 55 mm 4,8 mm 265 cm² nee 6001454
3 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Hoekstuk G Hoekstuk G GEV 36 G 6016715
20 Stuks
Downloads

Download
Download
Download
Download
Download
Download
Download

Download
Download
Download

GRM 55 450 G / 6001451
Download
