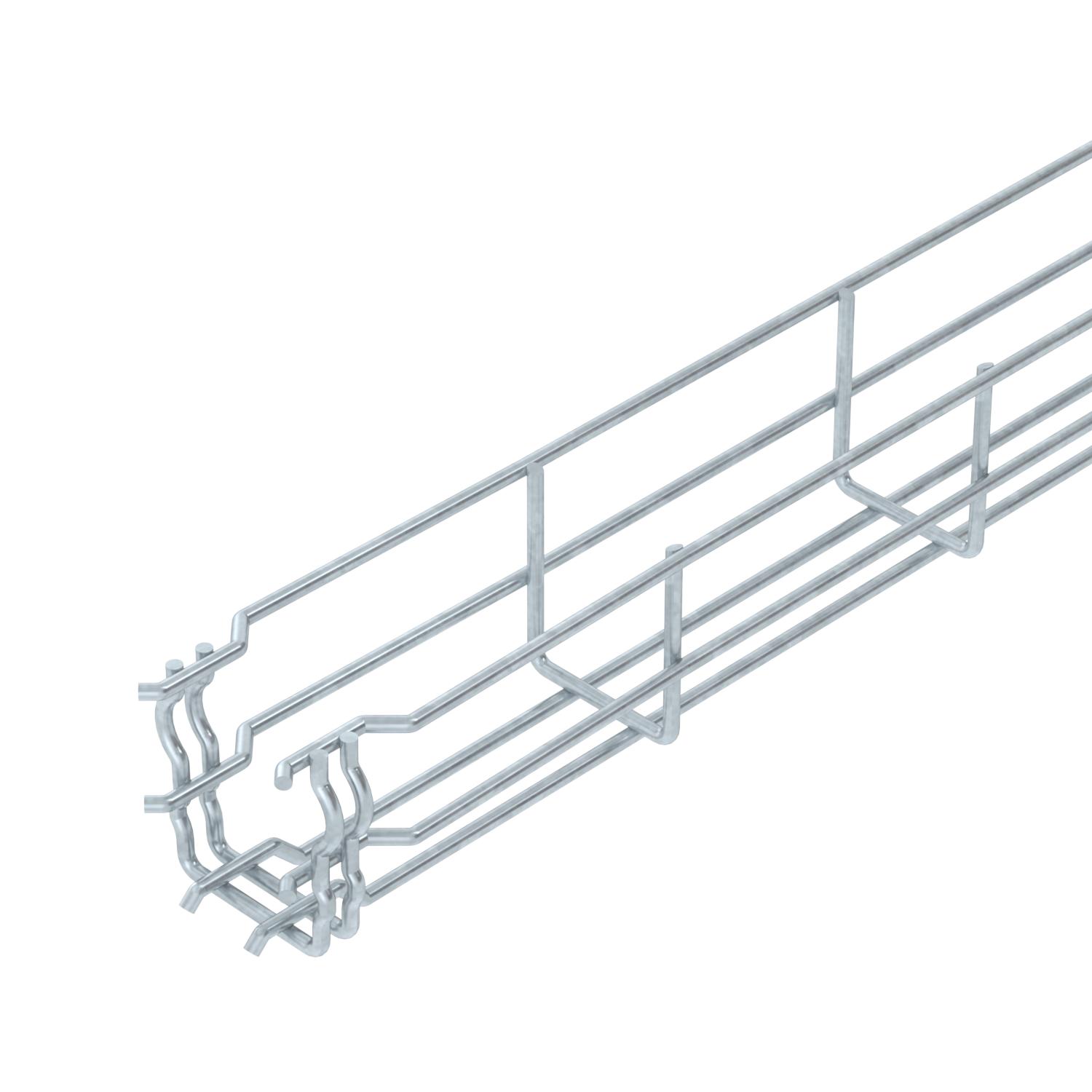

Draadgoot GR-Magic® 55 FT

Art.nr. 6001415 | EAN 4012195430940

3000 mm
55 mm
Productbeschrijving
Productbeschrijving
Draadgoot met aangevormde verbinder in de zijhoogte 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Gedetailleerde informatie over de UL-classificatie vindt u in het desbetreffende certificaat.


  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Functiebehoudklasse E30
  • Functiebehoudklasse E60
  • Functiebehoudklasse E90
Technische gegevens

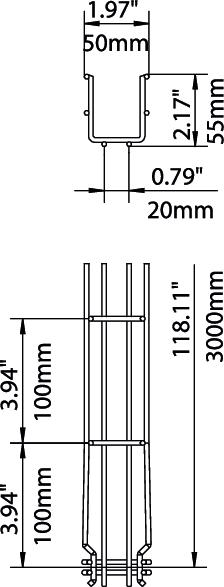

Afmetingen

Afm. H 58 mm
Belastingstesttype conform IEC 61537 Type II
Brandwering Functiebehoud kabelspecifieke draagconstructie
Breedte 1,97 in
Breedte 50 mm
CO₂-voetafdruk (GWP) van wieg tot poort 1,4751 kg CO₂e / 1 Meter
Dimensie 55x50x3000
Draaddiameter 3,9 mm
Functiebehoud ja
Geïntegreerd scheidingsschot zonder
Hoogte 55 mm
Hoogte 2,17 in
Kleur zink
Lengte 3000 mm
Maat B 52 mm
Materiaal staal
Nuttige doorsnede 16 cm²
Nuttige doorsnede 1600 mm²
Oppervlak thermisch verzinkt
Profielvorm U-vorm
Roestvast staal, gebeitst nee
Schroefloze verbinder ja
Steunafstand 1,0 m 0,35 kN/m
Steunafstand 1,5 m 0,2 kN/m
Steunafstand 2,0 m 0,1 kN/m
Steunafstand 2,5 m 0,1 kN/m
Type verbinder kabeldraagsysteem Klikbevestiging
Uitvoering verbinder geïntegreerde verbinder
Verspanuitvoering nee

Technische gegevens

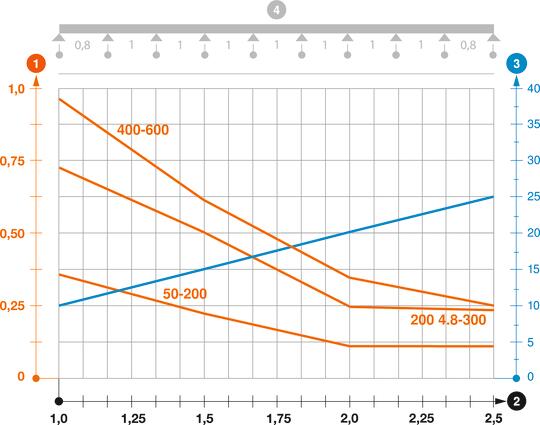

Belastingdiagram draadgoot GR-Magic type GRM 55

Belastingdiagram draadgoot GR-Magic type GRM 55
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Hoogte Draaddiameter Nuttige doorsnede Functiebehoud Art.nr. Aantal kl. VKE
GRM 55 50 FT 3000 mm 50 mm 55 mm 3,9 mm 16 cm² ja 6001415
3 m
GRM 55 100 FT 3000 mm 100 mm 55 mm 3,9 mm 40 cm² ja 6001416
3 m
GRM 55 150 FT 3000 mm 150 mm 55 mm 3,9 mm 63 cm² ja 6001418
3 m
GRM 55 200 FT 3000 mm 200 mm 55 mm 3,9 mm 87 cm² ja 6001420
3 m
GRM 55 200 4.8FT 3000 mm 200 mm 55 mm 4,8 mm 87 cm² ja 6001421
3 m

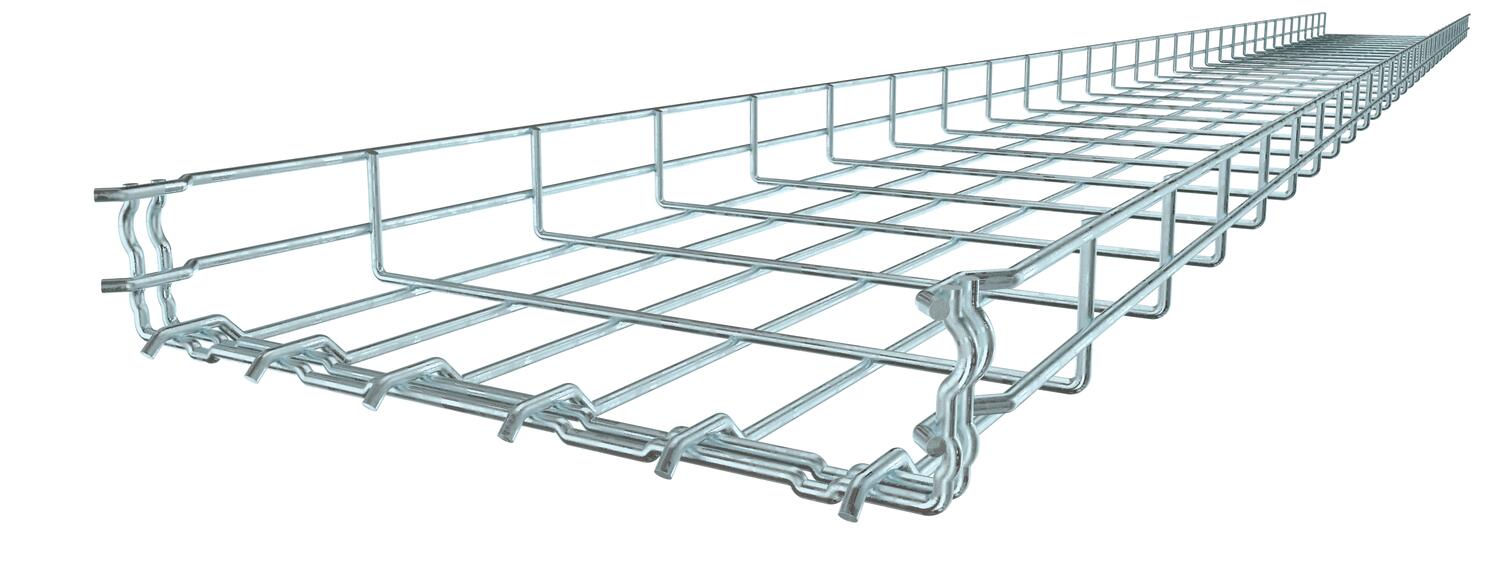

GRM 55 300 FT 3000 mm 300 mm 55 mm 4,8 mm 129 cm² ja 6001424
3 m
GRM 55 400 FT 3000 mm 400 mm 55 mm 4,8 mm 175 cm² ja 6001428
3 m
GRM 55 500 FT 3000 mm 500 mm 55 mm 4,8 mm 220 cm² nee 6001432
3 m
GRM 55 600 FT 3000 mm 600 mm 55 mm 4,8 mm 265 cm² nee 6001436
3 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE

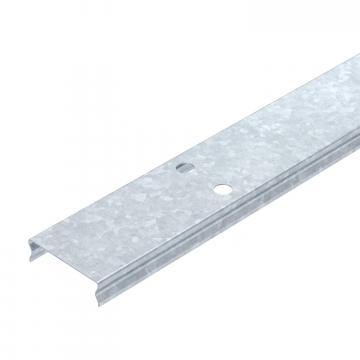

Deksel voor draadgoot, vergrendelbaar FT Deksel voor draadgoot, vergrendelbaar FT DGRR 50 FT 6001820
6 m

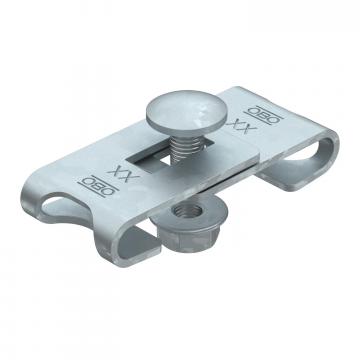

Hoekverbinder FT Hoekverbinder FT GEV 36 FT 6016723
20 Stuks

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE

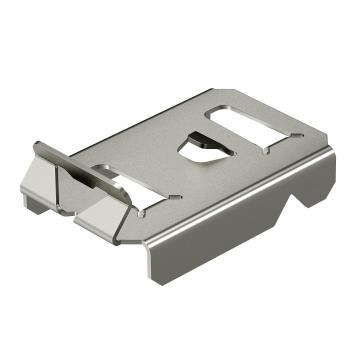

Klemstuk voor de bevestiging van het scheidingsschot Klemstuk voor de bevestiging van het scheidingsschot KS GR A2 6062282
30 Stuks

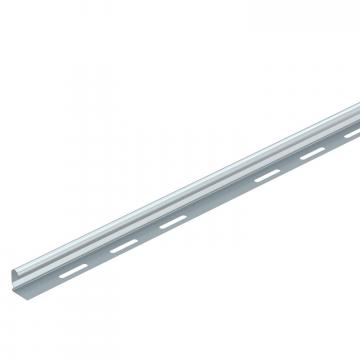

Scheidingsschot 45 DD Scheidingsschot 45 DD TSG 45 DD 6062321
3 m

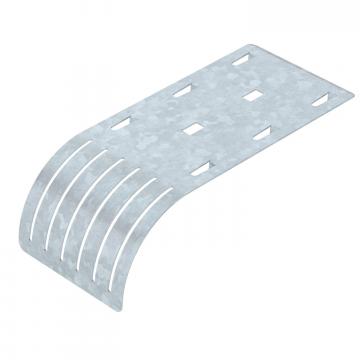

Aftakplaat FT Aftakplaat FT KAB GR FT 6220142
10 Stuks
Draadgootadapter voor dakleidinghouder Draadgootadapter voor dakleidinghouder 165 MBG HGRM 5218886
50 Stuks
