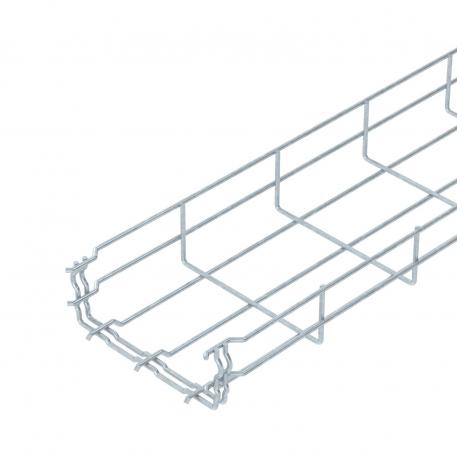

Draadgoot GR-Magic® 55 FT 3000 | 150 | 55 | 3,9 | 63 | ja

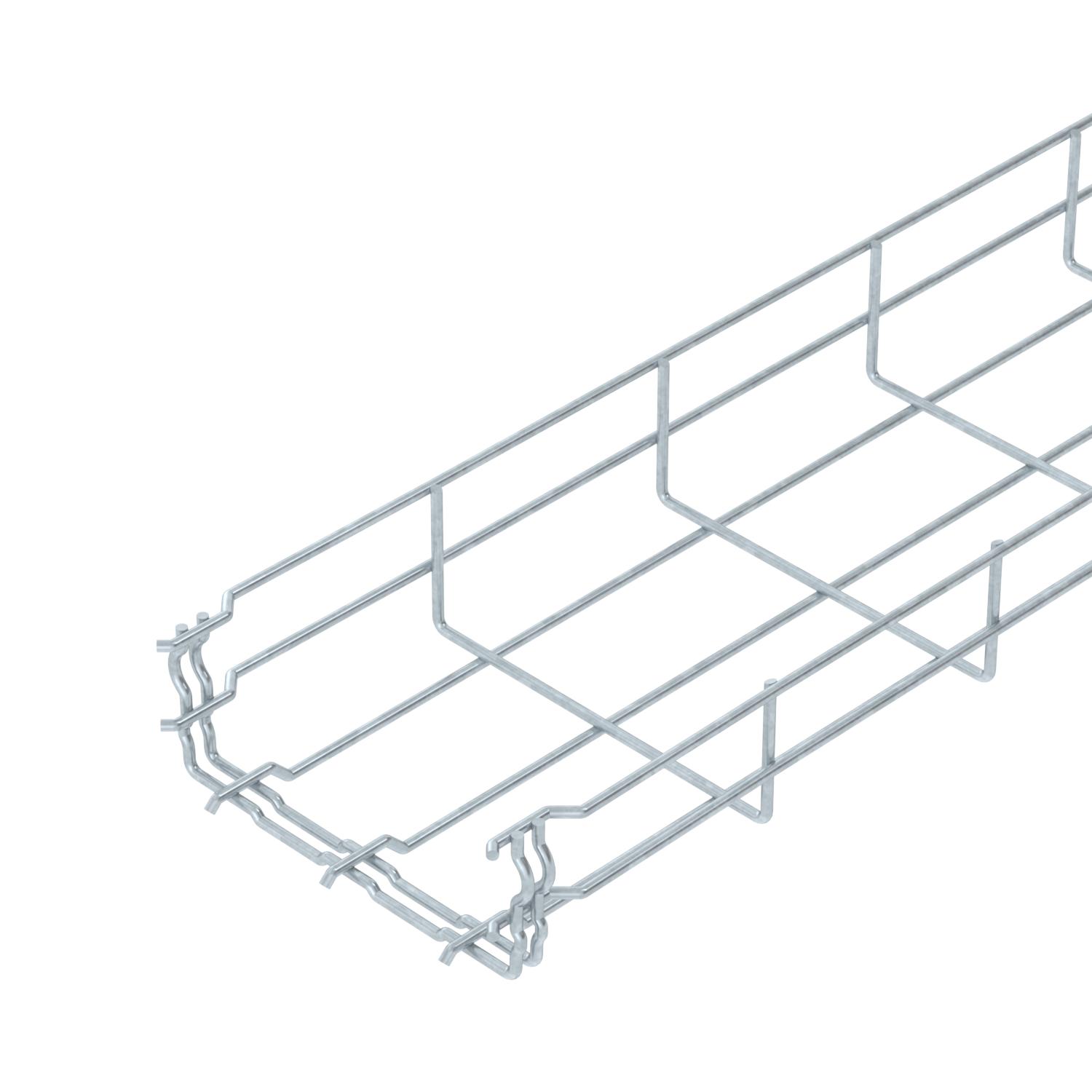

Draadgoot GR-Magic® 55 FT

Art.nr. 6001418 | EAN 4012196078912

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	55 mm

Draaddiameter

Nuttige doorsnede

Functiebehoud

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Draadgoot met aangevormde verbinder in de zijhoogte 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Gedetailleerde informatie over de UL-classificatie vindt u in het desbetreffende certificaat.

Technische gegevens

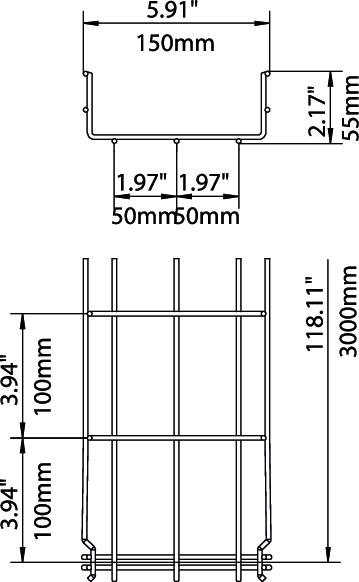

Afmetingen

Afm. H	58 mm
Belastingstesttype conform IEC 61537	Type II
Brandwering	Functiebehoud kabelspecifieke draagconstructie
Breedte	5,91 in
Breedte	150 mm
Dimensie	55x150x3000
Draaddiameter	3,9 mm
Functiebehoud	ja
Geïntegreerd scheidingsschot	zonder
Hoogte	2,17 in
Hoogte	55 mm
Lengte	3000 mm
Maat B	150 mm
Materiaal	staal

Nuttige doorsnede	6300 mm²
Nuttige doorsnede	63 cm²
Oppervlak	thermisch verzinkt
Profielvorm	U-vorm
Roestvast staal, gebeitst	nee
Schroefloze verbinder	ja
Steunafstand 1,0 m	0,35 kN/m
Steunafstand 1,5 m	0,2 kN/m
Steunafstand 2,0 m	0,1 kN/m
Steunafstand 2,5 m	0,1 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee

Technische gegevens

Belastingdiagram draadgoot GR-Magic type GRM 55

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Functiebehoud	Art.nr.	Aantal	kl. VKE
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	ja	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	ja	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	ja	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	ja	6001420	m	3 m
GRM 55 200 4.8FT	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	ja	6001421	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	ja	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	ja	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nee	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nee	6001436	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

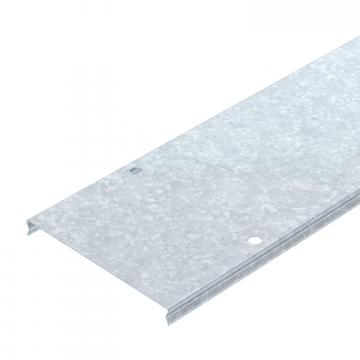

Deksel voor draadgoot, vergrendelbaar FT	DGRR 150 FT	6001824	m	6 m
Hoekverbinder FT	GEV 36 FT	6016723	Stuks	20 Stuks

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Klemstuk voor de bevestiging van het scheidingsschot	KS GR A2	6062282	Stuks	30 Stuks
Scheidingsschot 45 DD	TSG 45 DD	6062321	m	3 m
Aftakplaat FT	KAB GR FT	6220142	Stuks	10 Stuks
Draadgootadapter voor dakleidinghouder	165 MBG HGRM	5218886	Stuks	50 Stuks
