Draadgoot GR-Magic® 55 A4

Art.nr. 6001093 | EAN 4012195166078

3000 mm
55 mm
Productbeschrijving
Productbeschrijving

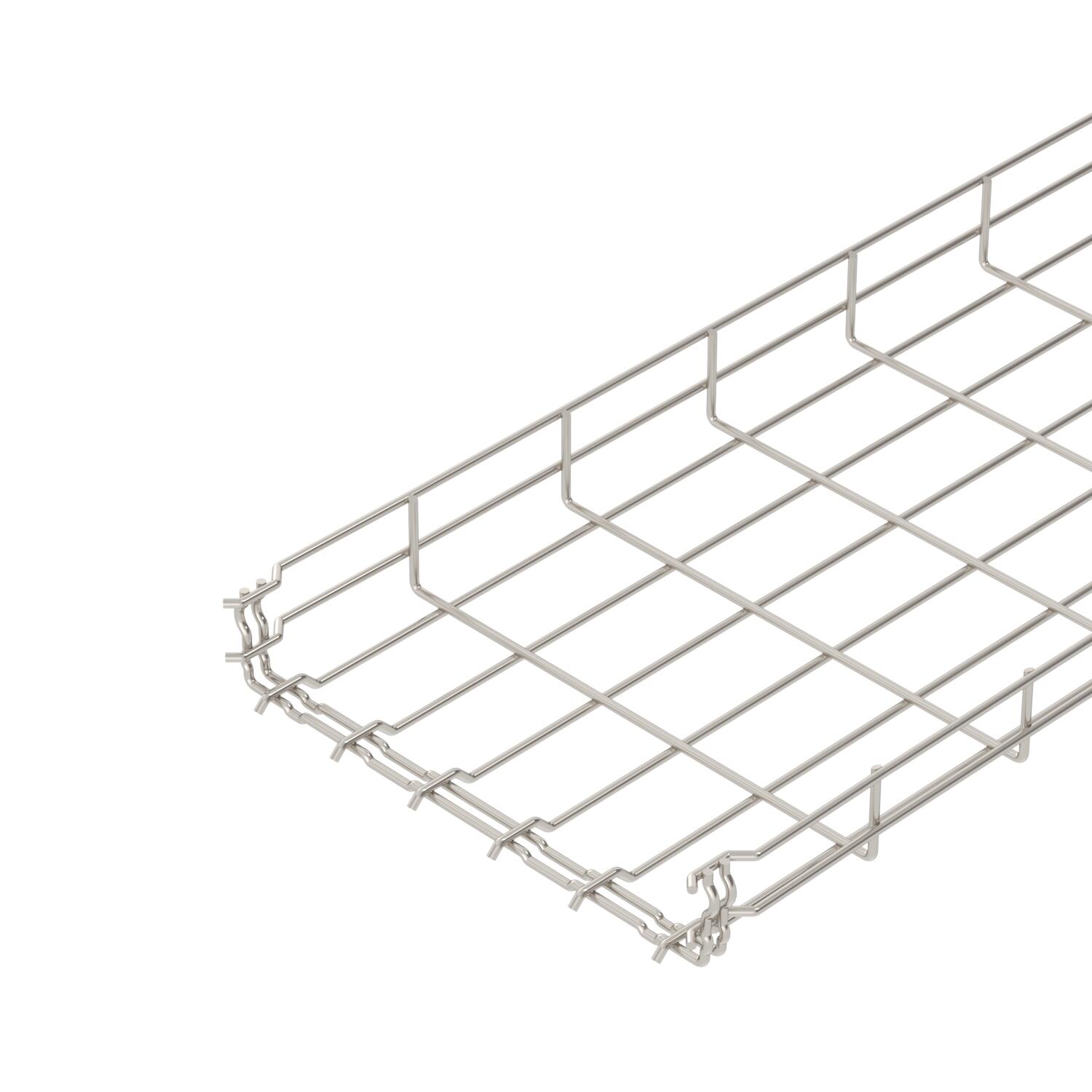

Draadgoot met aangevormde verbinder in de zijhoogte 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Functiebehoudklasse E30
  • Functiebehoudklasse E60
  • Functiebehoudklasse E90
Technische gegevens

Afmetingen

Afm. H 58 mm
Belastingstesttype conform IEC 61537 Type II
Brandwering Functiebehoud kabelspecifieke draagconstructie
Breedte 300 mm
Breedte 11,81 in
CO₂-voetafdruk (GWP) van wieg tot poort 9,7686 kg CO₂e / 1 Meter
Dimensie 55x300x3000
Draaddiameter 4,8 mm
Functiebehoud ja
Geïntegreerd scheidingsschot zonder
Hoogte 2,17 in
Hoogte 55 mm
Kleur roestvrij staal
Lengte 3000 mm
Maat B 300 mm
Materiaal Roestvast staal 1.4401
Nuttige doorsnede 12900 mm²
Nuttige doorsnede 129 cm²
Oppervlak blank, nabehandeld
Profielvorm U-vorm
Roestvast staal, gebeitst ja
Schroefloze verbinder ja
Steunafstand 1,0 m 0,7 kN/m
Steunafstand 1,5 m 0,5 kN/m
Steunafstand 2,0 m 0,25 kN/m
Steunafstand 2,5 m 0,2 kN/m
Type verbinder kabeldraagsysteem Klikbevestiging
Uitvoering verbinder geïntegreerde verbinder
Verspanuitvoering nee

Technische gegevens

Belastingsdiagram draadgoot type GRM 55 VA

Belastingsdiagram draadgoot type GRM 55 VA
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Hoogte Draaddiameter Nuttige doorsnede Functiebehoud Art.nr. Aantal kl. VKE
GRM 55 50 A4 3000 mm 50 mm 55 mm 3,9 mm 16 cm² ja 6001087
3 m
GRM 55 100 A4 3000 mm 100 mm 55 mm 3,9 mm 40 cm² ja 6001088
3 m
GRM 55 150 A4 3000 mm 150 mm 55 mm 3,9 mm 63 cm² ja 6001090
3 m
GRM 55 200 A4 3000 mm 200 mm 55 mm 3,9 mm 87 cm² ja 6001091
3 m
GRM 55 300 A4 3000 mm 300 mm 55 mm 4,8 mm 129 cm² ja 6001093
3 m
GRM 55 400 A4 3000 mm 400 mm 55 mm 4,8 mm 175 cm² ja 6001095
3 m
GRM 55 500 A4 3000 mm 500 mm 55 mm 4,8 mm 220 cm² nee 6001097
3 m
GRM 55 600 A4 3000 mm 600 mm 55 mm 4,8 mm 265 cm² nee 6001099
3 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Hoekverbinder A4 Hoekverbinder A4 GEV 36 A4 6016764
10 Stuks
Deksel, ongeperforeerd A4 Deksel, ongeperforeerd A4 DRLU 300 A4 6052994
3 m

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Scheidingsschot 45 A4 Scheidingsschot 45 A4 TSG 45 A4 6062028
3 m
Downloads

Download

Download
Download
Download
Download

EU Conformiteitsverklaring GRM 55 300 A4 / 6001093 , 0.15MB , pdf
Download

Download
Download
Download

GRM 55 300 A4 / 6001093
Download
