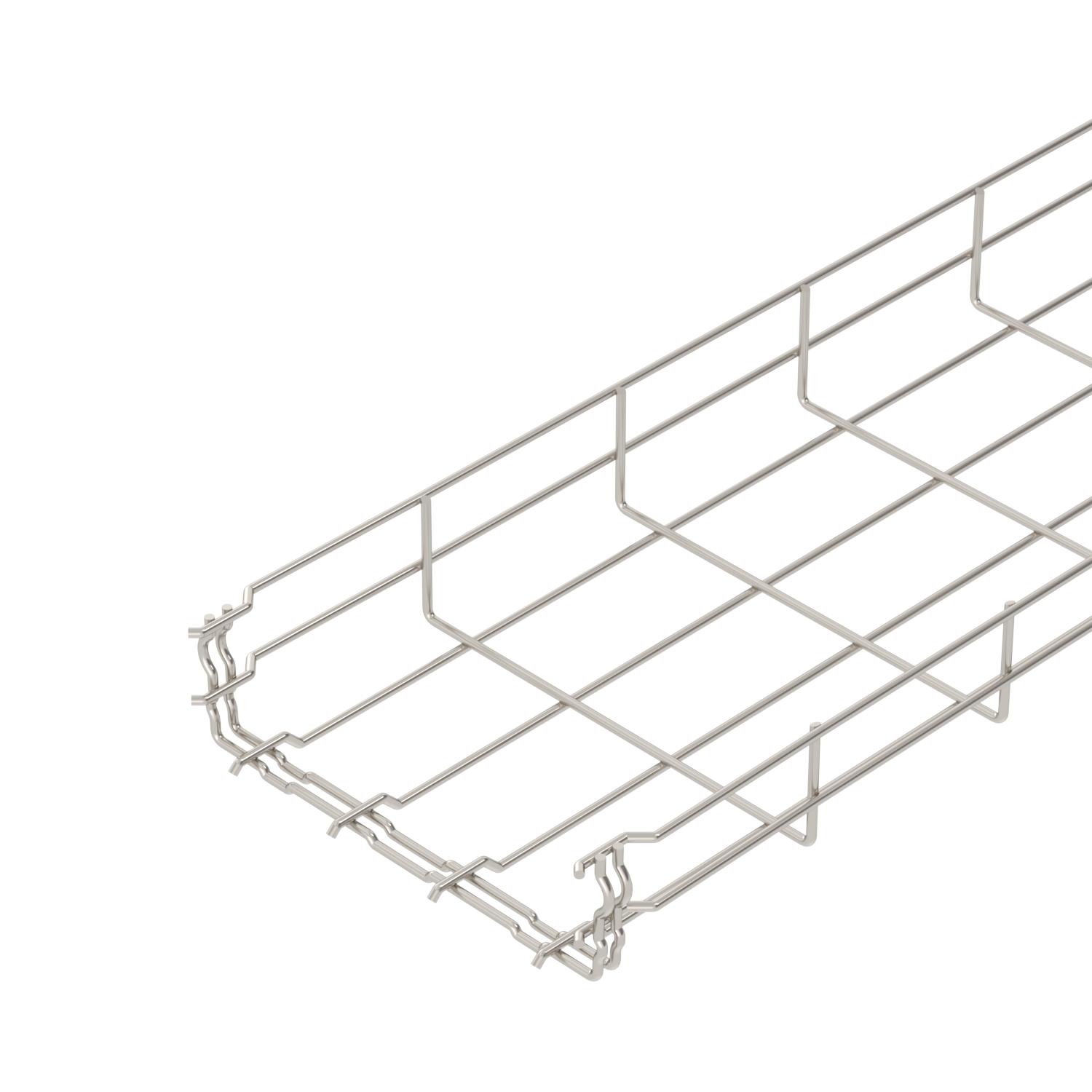

Draadgoot GR-Magic® 55 A4
Art.nr. 6001091 | EAN 4012195166061
- Productbeschrijving
-
ProductbeschrijvingDraadgoot met aangevormde verbinder in de zijhoogte 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
-
- Technische gegevens
-

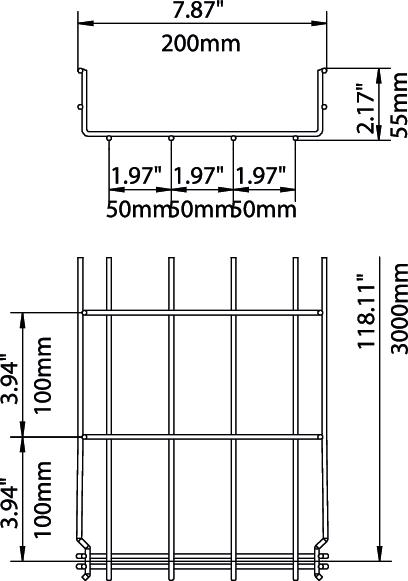

Afmetingen
Afm. H 58 mm Belastingstesttype conform IEC 61537 Type II Brandwering Functiebehoud kabelspecifieke draagconstructie Breedte 200 mm Breedte 7,87 in CO₂-voetafdruk (GWP) van wieg tot poort 5,0225 kg CO₂e / 1 Meter Dimensie 55x200x3000 Draaddiameter 3,9 mm Functiebehoud ja Geïntegreerd scheidingsschot zonder Hoogte 2,17 in Hoogte 55 mm Kleur roestvrij staal Lengte 3000 mm Maat B 200 mm Materiaal Roestvast staal 1.4401 Nuttige doorsnede 87 cm² Nuttige doorsnede 8700 mm² Oppervlak blank, nabehandeld Profielvorm U-vorm Roestvast staal, gebeitst ja Schroefloze verbinder ja Steunafstand 1,0 m 0,35 kN/m Steunafstand 1,5 m 0,2 kN/m Steunafstand 2,0 m 0,1 kN/m Steunafstand 2,5 m 0,1 kN/m Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Technische gegevens
Belastingsdiagram draadgoot type GRM 55 VA
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Hoekverbinder A4
GEV 36 A4 6016764 10 Stuks
Deksel, ongeperforeerd A4
DRLU 200 A4 6052993 3 m Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Scheidingsschot 45 A4
TSG 45 A4 6062028 3 m - Downloads
-
