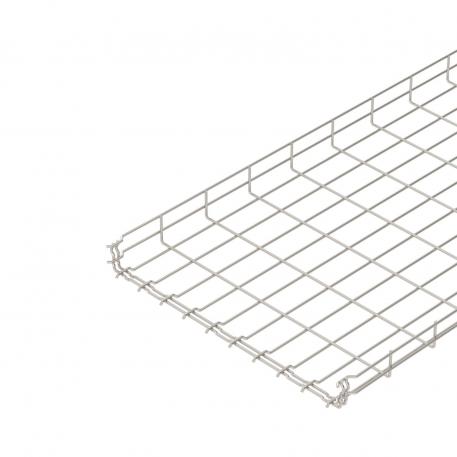

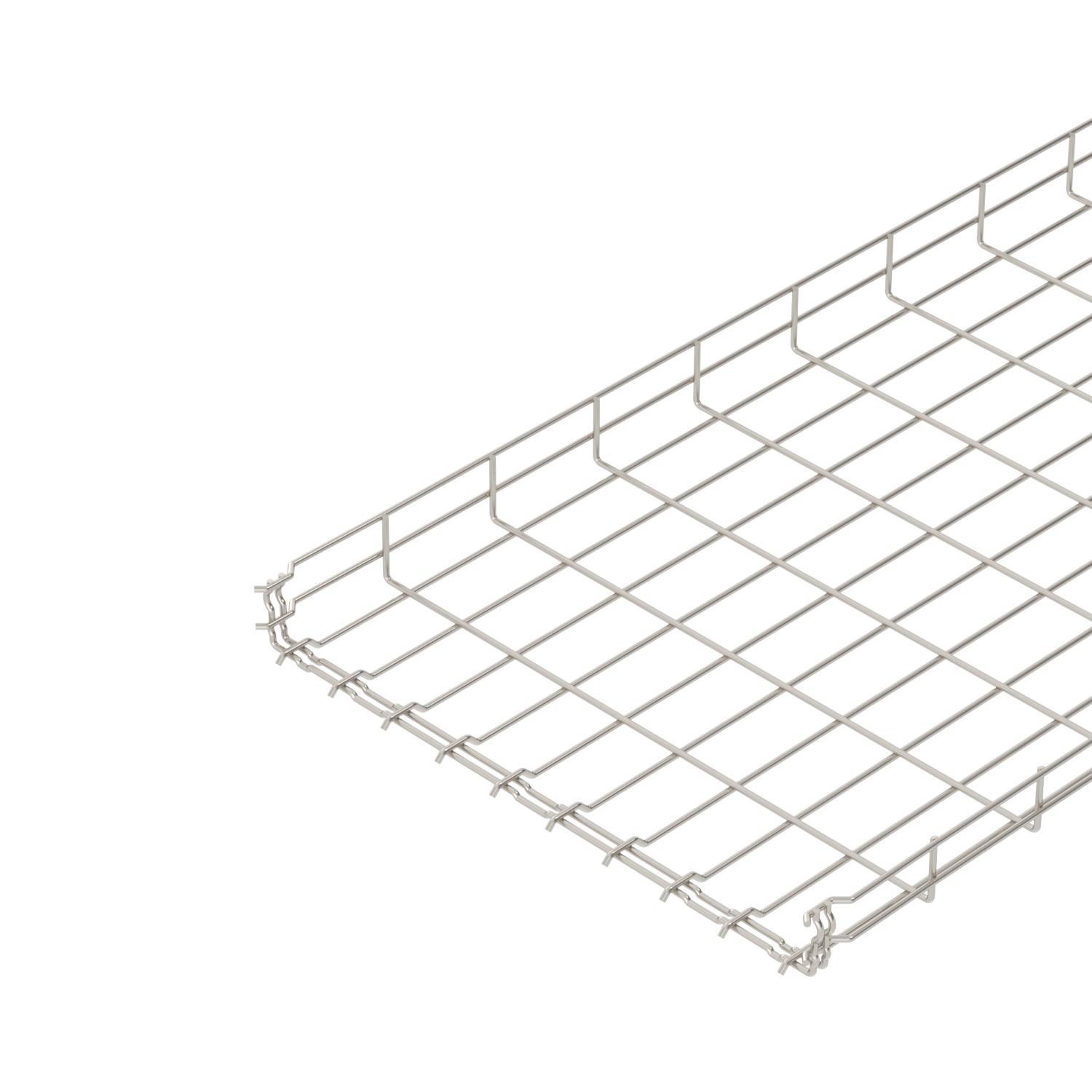

Draadgoot GR-Magic® 55 A2

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	55 mm

Draaddiameter

Nuttige doorsnede

Functiebehoud

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Draadgoot met aangevormde verbinder in de zijhoogte 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Technische gegevens

Afm. H	58 mm
Belastingstesttype conform IEC 61537	Type II
Breedte	19,69 in
Breedte	500 mm
CO₂-voetafdruk (GWP) van wieg tot poort	13,9082 kg CO₂e / 1 Meter
Dimensie	55x500x3000
Draaddiameter	4,8 mm
Functiebehoud	nee
Geïntegreerd scheidingsschot	zonder
Hoogte	2,17 in
Hoogte	55 mm
Kleur	roestvrij staal
Lengte	3000 mm
Maat B	500 mm

Materiaal	Roestvast staal 1.4301
Nuttige doorsnede	220 cm²
Nuttige doorsnede	22000 mm²
Oppervlak	blank, nabehandeld
Profielvorm	U-vorm
Roestvast staal, gebeitst	ja
Schroefloze verbinder	ja
Steunafstand 1,0 m	0,9 kN/m
Steunafstand 1,5 m	0,6 kN/m
Steunafstand 2,0 m	0,3 kN/m
Steunafstand 2,5 m	0,25 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder

Technische gegevens

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Functiebehoud	Art.nr.	Aantal	kl. VKE
GRM 55 50 A2	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	ja	6001070	m	6 m
GRM 55 100 A2	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	ja	6001072	m	6 m
GRM 55 150 A2	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	ja	6001074	m	6 m
GRM 55 200 A2	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	ja	6001076	m	6 m
GRM 55 300 A2	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	ja	6001078	m	6 m
GRM 55 400 A2	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	ja	6001080	m	6 m
GRM 55 500 A2	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nee	6001082	m	6 m
GRM 55 600 A2	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nee	6001085	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Deksel voor draadgoot, afsluitbaar A2	DGRR 500 A2	6001872	m	3 m
Hoekverbinder A2	GEV 36 A2	6016731	Stuks	20 Stuks

Producten	Type	Art.nr.	Aantal	kl. VKE
Scheidingsschot 45 A2	TSG 45 A2	6062025	m	3 m
Klemstuk voor de bevestiging van het scheidingsschot	KS GR A2	6062282	Stuks	30 Stuks
Aftakplaat A2	KAB GR A2	6220145	Stuks	10 Stuks
