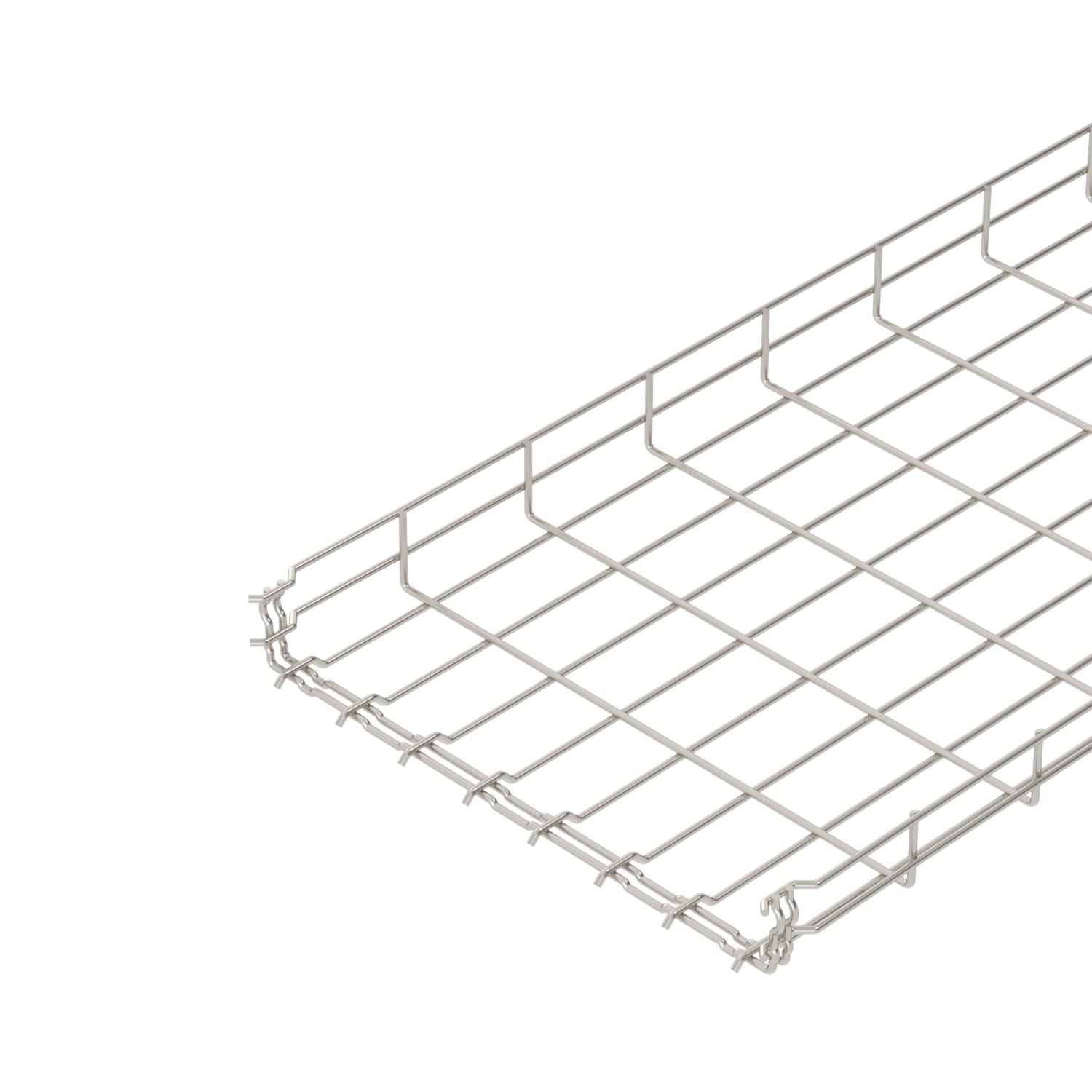

Draadgoot GR-Magic® 55 A2
Art.nr. 6001080 | EAN 4012196102198
- Productbeschrijving
-
ProductbeschrijvingDraadgoot met aangevormde verbinder in de zijhoogte 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
- Technische gegevens
-

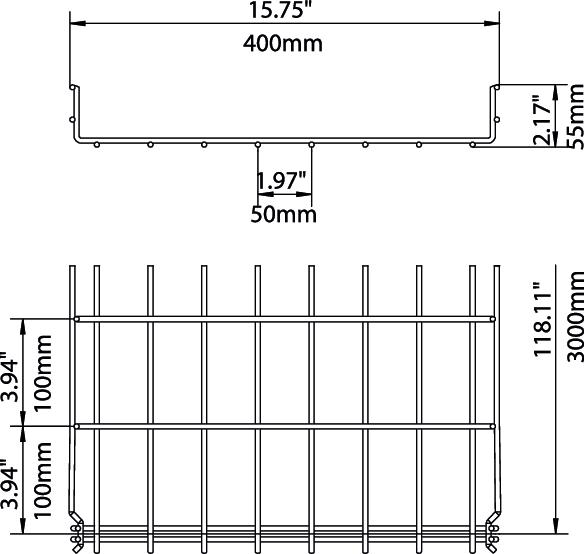

Afmetingen
Afm. H 58 mm Belastingstesttype conform IEC 61537 Type II Breedte 400 mm Breedte 16 in CO₂-voetafdruk (GWP) van wieg tot poort 11,7821 kg CO₂e / 1 Meter Dimensie 55x400x3000 Draaddiameter 4,8 mm Functiebehoud ja Geïntegreerd scheidingsschot zonder Hoogte 2,17 in Hoogte 55 mm Kleur roestvrij staal Lengte 3000 mm Maat B 400 mm Materiaal Roestvast staal 1.4301 Nuttige doorsnede 17500 mm² Nuttige doorsnede 175 cm² Oppervlak blank, nabehandeld Profielvorm U-vorm Roestvast staal, gebeitst ja Schroefloze verbinder ja Steunafstand 1,0 m 0,9 kN/m Steunafstand 1,5 m 0,6 kN/m Steunafstand 2,0 m 0,3 kN/m Steunafstand 2,5 m 0,25 kN/m Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Technische gegevens
Belastingsdiagram draadgoot type GRM 55 VA
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Ondersteuningsafstand in meters
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot/-ladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
-

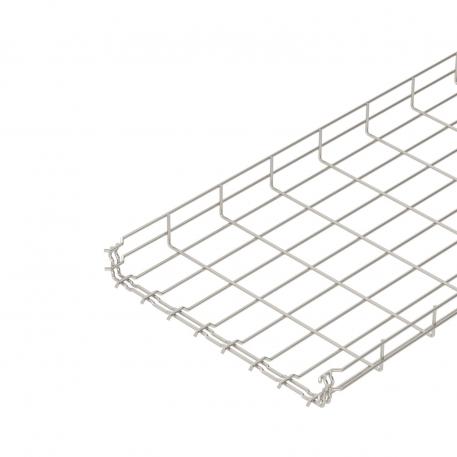

Alle typen
