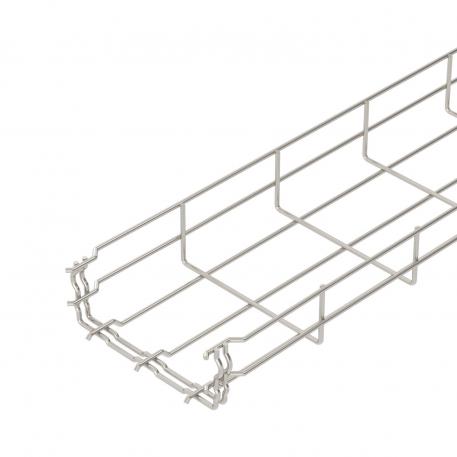

Draadgoot GR-Magic® 55 A2
Art.nr. 6001074 | EAN 4012196101351
- Productbeschrijving
-
Productbeschrijving
Draadgoot met aangevormde verbinder in de zijhoogte 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
- Technische gegevens
-

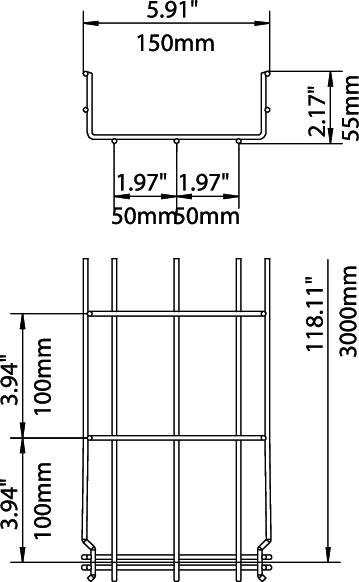

Afmetingen
Afm. H 58 mm Belastingstesttype conform IEC 61537 Type II Brandwering Functiebehoud kabelspecifieke draagconstructie Breedte 5,91 in Breedte 150 mm Dimensie 55x150x3000 Draaddiameter 3,9 mm Functiebehoud ja Geïntegreerd scheidingsschot zonder Hoogte 55 mm Hoogte 2,17 in Lengte 3000 mm Maat B 150 mm Materiaal Roestvast staal 1.4301 Nuttige doorsnede 6300 mm² Nuttige doorsnede 63 cm² Oppervlak blank, nabehandeld Profielvorm U-vorm Roestvast staal, gebeitst ja Schroefloze verbinder ja Steunafstand 1,0 m 0,35 kN/m Steunafstand 1,5 m 0,2 kN/m Steunafstand 2,0 m 0,1 kN/m Steunafstand 2,5 m 0,1 kN/m Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Technische gegevens
Belastingsdiagram draadgoot type GRM 55 VA
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Ondersteuningsafstand in meters
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot/-ladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
-
Alle typen
