Draadgoot GR-Magic® 105 FT
Art.nr. 6002443 | EAN 4012196021956
- Productbeschrijving
-

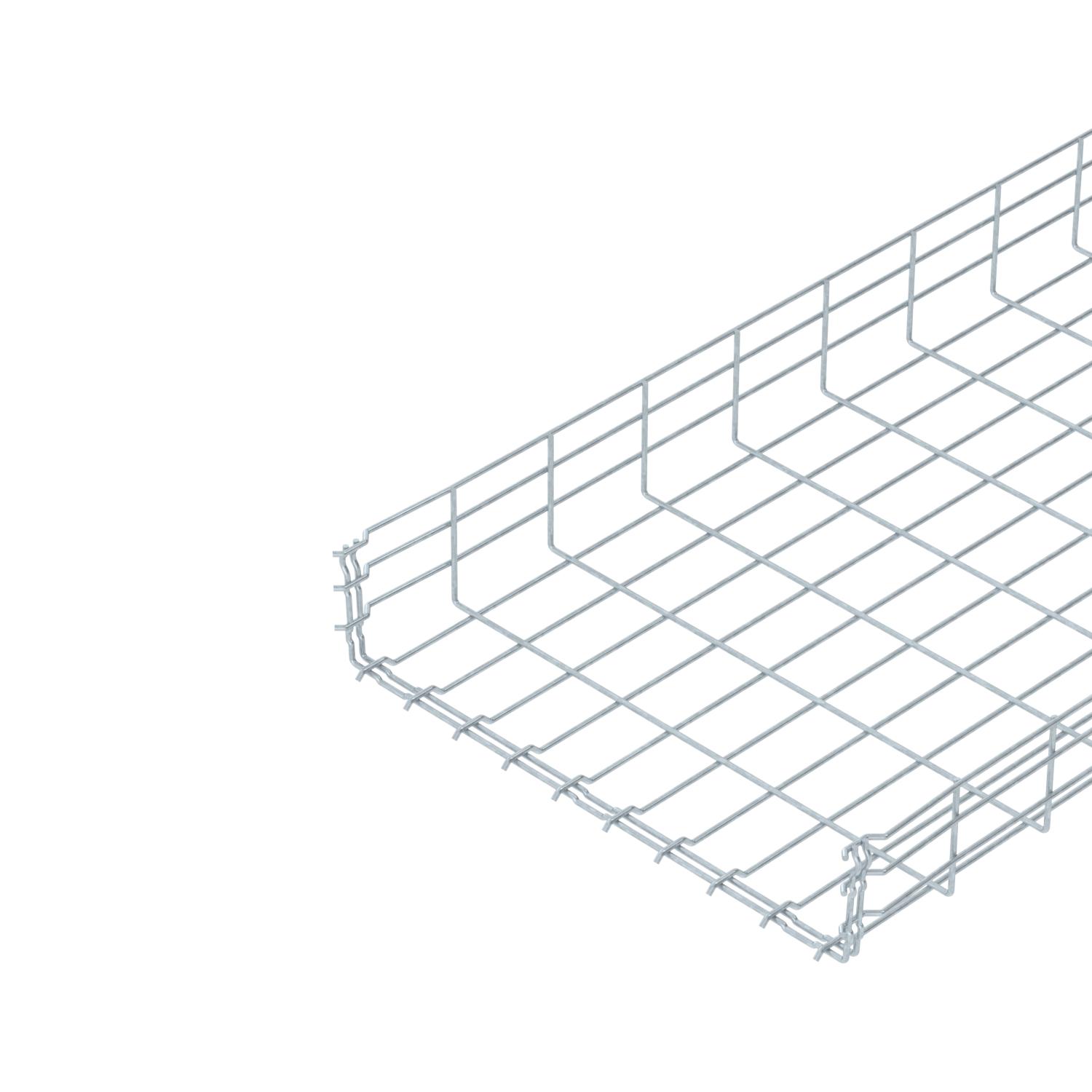

ProductbeschrijvingDraadgoot Magic met aangevormde verbinder met een zijhoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
- Technische gegevens
-
Afmetingen
Afm. H 108 mm Belastingstesttype conform IEC 61537 Type II Breedte 19,69 in Breedte 500 mm CO₂-voetafdruk (GWP) van wieg tot poort 6,725 kg CO₂e / 1 Meter Dimensie 105x500x3000 Draaddiameter 4,8 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Hoogte 4,13 in Hoogte 105 mm Kleur zink Lengte 3000 mm Maat B 500 mm Materiaal staal Nuttige doorsnede 459 cm² Nuttige doorsnede 45900 mm² Oppervlak thermisch verzinkt Profielvorm U-vorm Roestvast staal, gebeitst nee Schroefloze verbinder ja Steunafstand 1,0 m 1,6 kN/m Steunafstand 1,5 m 0,8 kN/m Steunafstand 2,0 m 0,5 kN/m Steunafstand 2,5 m 0,33 kN/m Steunafstand 3,0 m 0,3 kN/m Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Technische gegevens
Belastingsdiagram draadgoot type GRM 105
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Ondersteuningsafstand in meters
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot/-ladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
-
Alle typen
