Draadgoot GR-Magic® 105 FT
Art.nr. 6002439 | EAN 4012196021710
- Productbeschrijving
-
Productbeschrijving

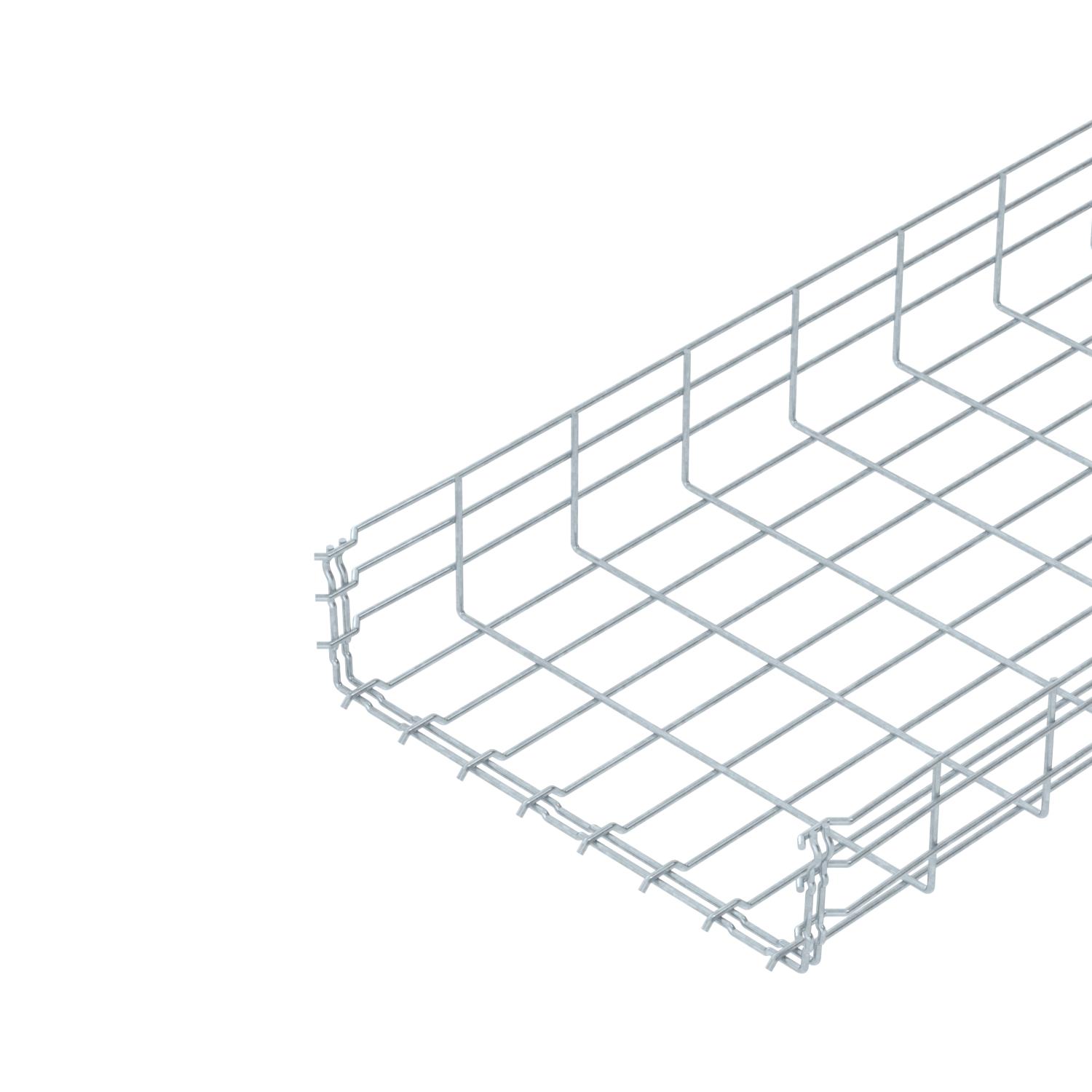

Draadgoot Magic met aangevormde verbinder met een zijhoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
-
- Technische gegevens
-
Technische gegevens
Belastingstesttype conform IEC 61537 Type II Dimensie 105x400x3000 Draaddiameter 4,8 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Materiaal staal Nuttige doorsnede 36300 mm² Nuttige doorsnede 363 cm² Oppervlak thermisch verzinkt Profielvorm U-vorm Roestvast staal, gebeitst nee Schroefloze verbinder ja Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Afmetingen

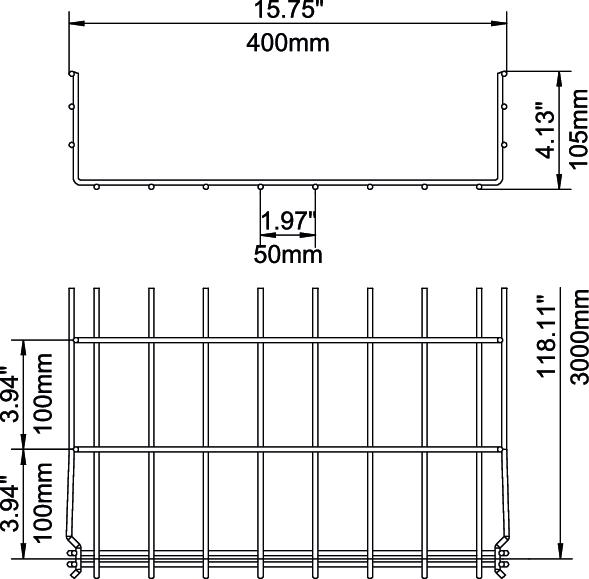

Afm. H 108 mm Breedte 15,75 in Breedte 400 mm Hoogte 4,13 in Hoogte 105 mm Lengte 3000 mm Maat B 400 mm Belastingen
Steunafstand 1,0 m 1,6 kN/m Steunafstand 1,5 m 0,8 kN/m Steunafstand 2,0 m 0,5 kN/m Steunafstand 2,5 m 0,33 kN/m Steunafstand 3,0 m 0,3 kN/m Technische gegevens
Belastingsdiagram draadgoot type GRM 105
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
