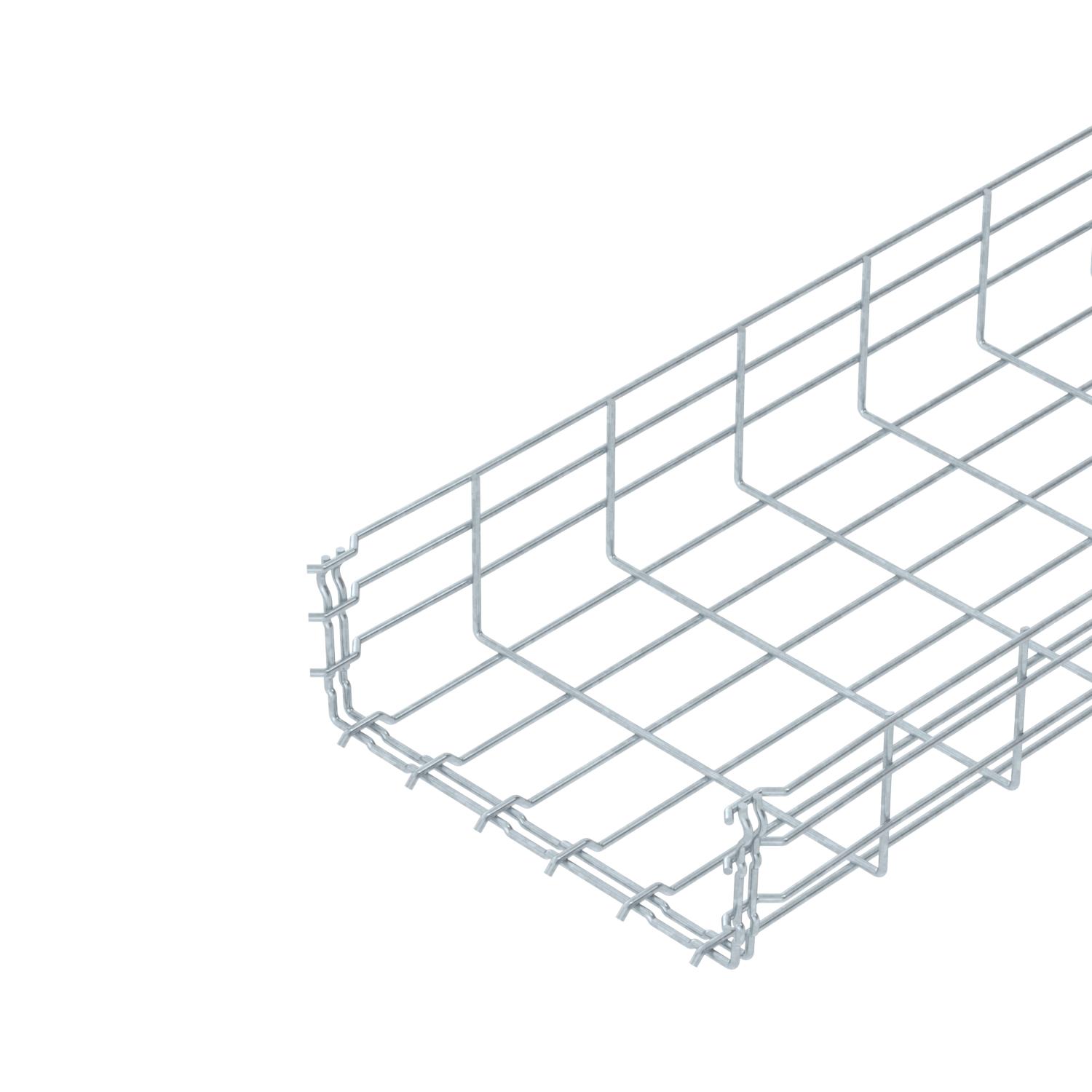

Draadgoot GR-Magic® 105 FT
Art.nr. 6002437 | EAN 4012196021598
- Productbeschrijving
-
Productbeschrijving
Draadgoot Magic met aangevormde verbinder met een zijhoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
- Technische gegevens
-

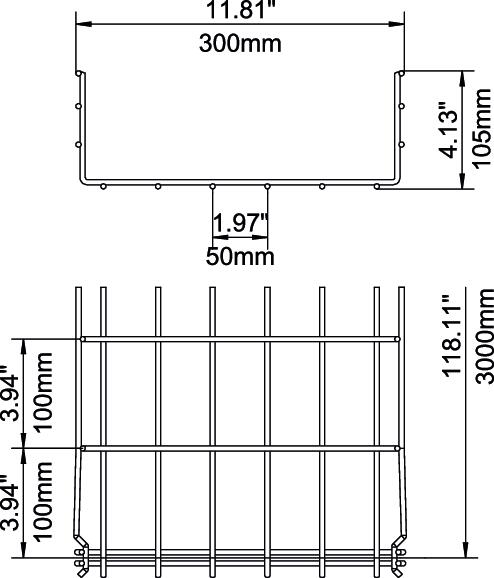

Afmetingen
Afm. H 108 mm Belastingstesttype conform IEC 61537 Type II Breedte 300 mm Breedte 11,81 in Dimensie 105x300x3000 Draaddiameter 4,8 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Hoogte 105 mm Hoogte 4,13 in Lengte 3000 mm Maat B 300 mm Materiaal staal Nuttige doorsnede 268 cm² Nuttige doorsnede 26800 mm² Oppervlak thermisch verzinkt Profielvorm U-vorm Roestvast staal, gebeitst nee Schroefloze verbinder ja Steunafstand 1,0 m 1,6 kN/m Steunafstand 1,5 m 0,8 kN/m Steunafstand 2,0 m 0,5 kN/m Steunafstand 2,5 m 0,33 kN/m Steunafstand 3,0 m 0,3 kN/m Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Technische gegevens
Belastingsdiagram draadgoot type GRM 105
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Ondersteuningsafstand in meters
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot/-ladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
-
Alle typen
