Draadgoot GR-Magic® 105 FT
Art.nr. 6002435 | EAN 4012196021475
- Productbeschrijving
-

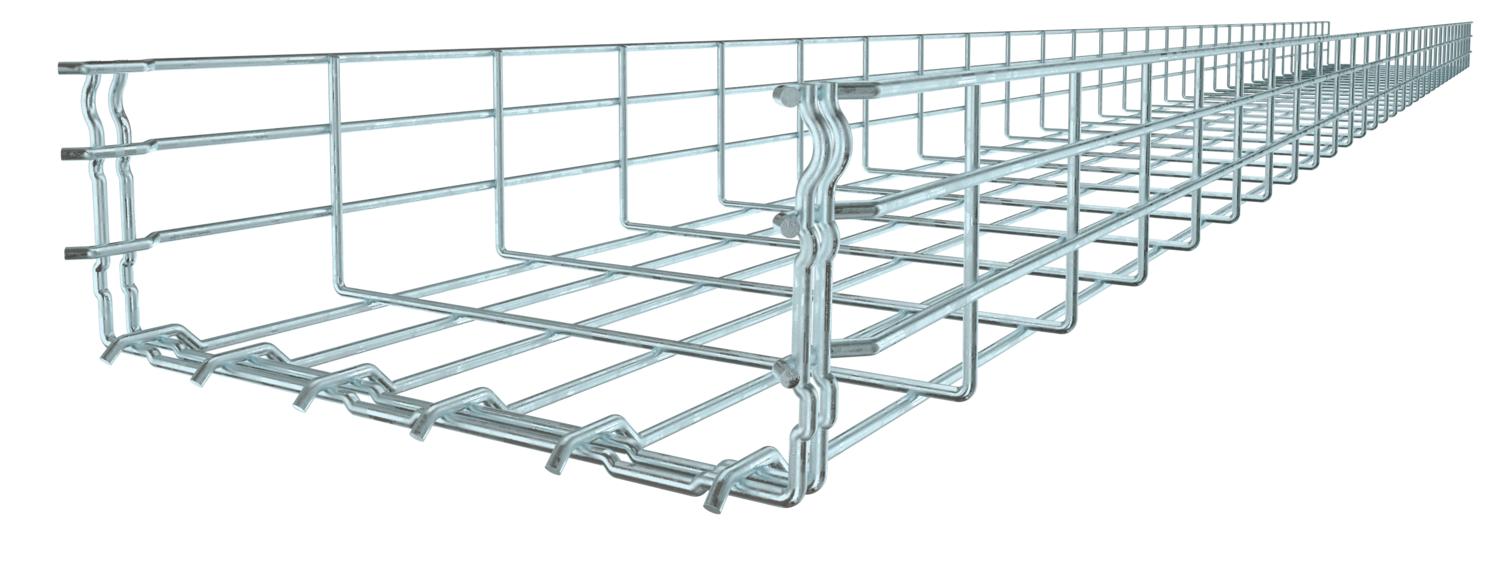

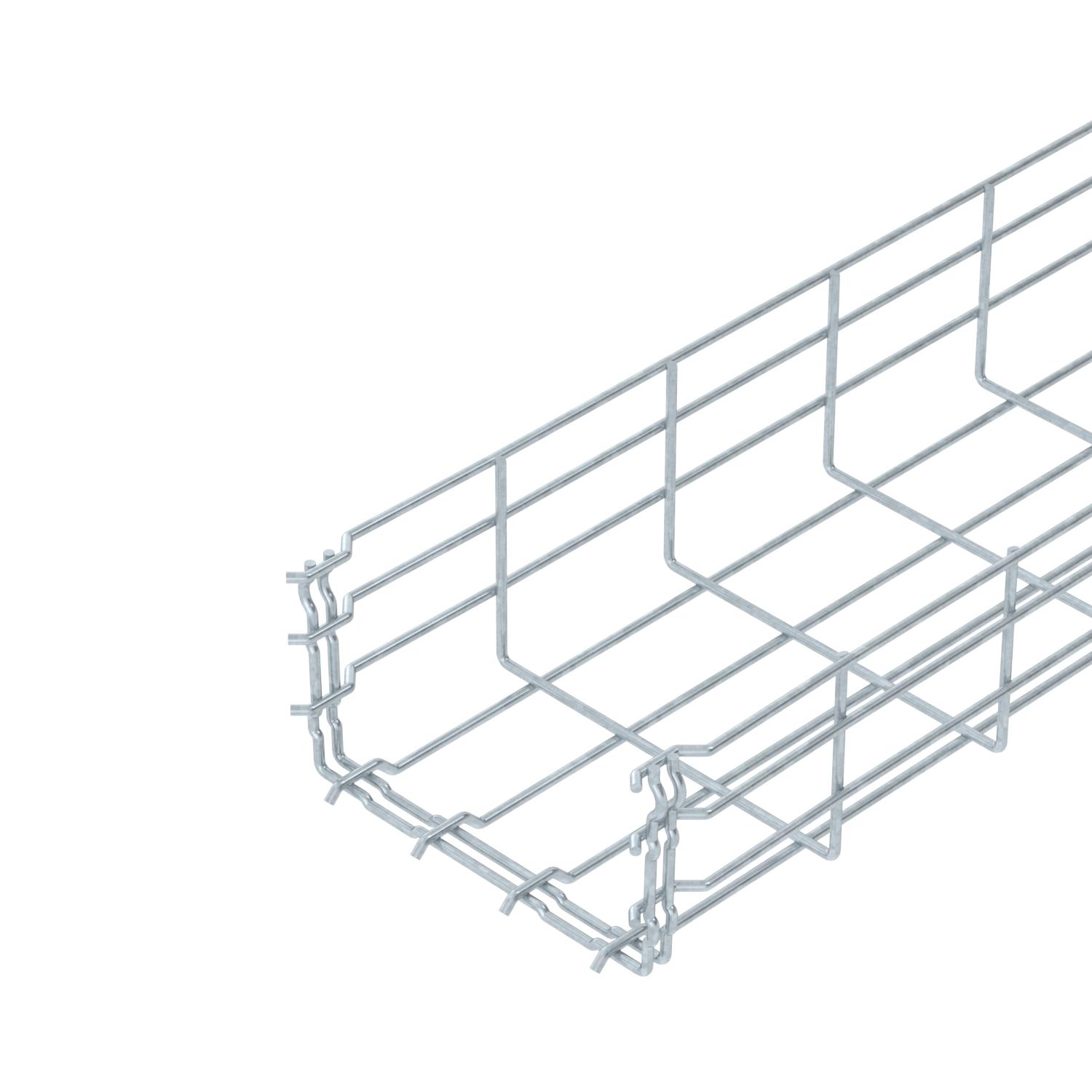

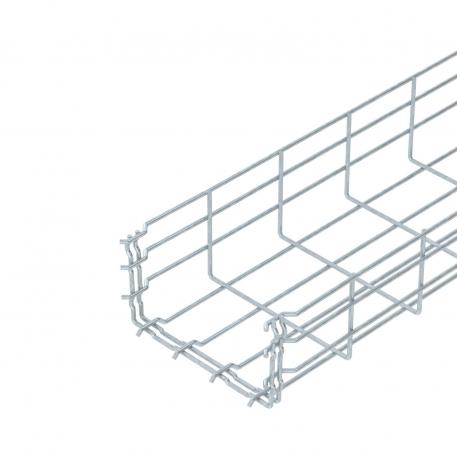

ProductbeschrijvingDraadgoot Magic met aangevormde verbinder met een zijhoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
- Technische gegevens
-
Afmetingen

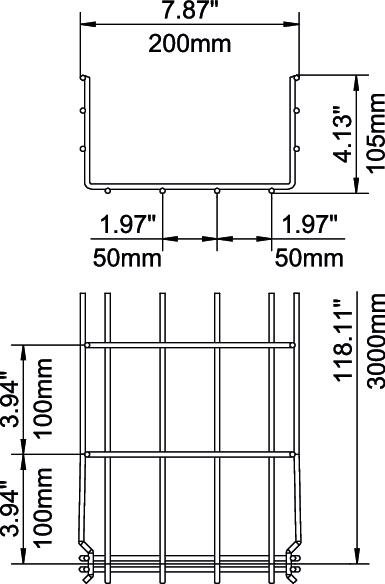

Afm. H 108 mm Belastingstesttype conform IEC 61537 Type II Breedte 7,87 in Breedte 200 mm CO₂-voetafdruk (GWP) van wieg tot poort 4,171 kg CO₂e / 1 Meter Dimensie 105x200x3000 Draaddiameter 4,8 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Hoogte 105 mm Hoogte 4,13 in Kleur zink Lengte 3000 mm Maat B 200 mm Materiaal staal Nuttige doorsnede 17500 mm² Nuttige doorsnede 175 cm² Oppervlak thermisch verzinkt Profielvorm U-vorm Roestvast staal, gebeitst nee Schroefloze verbinder ja Steunafstand 1,0 m 1 kN/m Steunafstand 1,5 m 0,7 kN/m Steunafstand 2,0 m 0,4 kN/m Steunafstand 2,5 m 0,25 kN/m Steunafstand 3,0 m 0,25 kN/m Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Technische gegevens

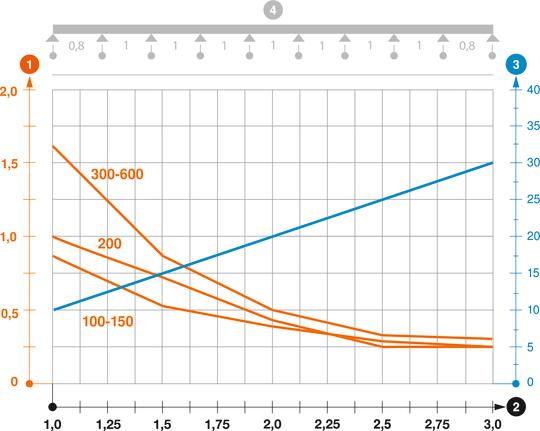

Belastingsdiagram draadgoot type GRM 105
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Ondersteuningsafstand in meters
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot/-ladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
-
Alle typen
- Downloads
-
Specificatieblad GRM 105 200 FT / 6002435 , 0.35MB , pdfRichtlijn KTS Kabeltragsysteme , 1.61MB , pdfBrochure Draadgootsystemen , 2.10MB , pdfCatalogus Kabeltragsysteme , 45.23MB , pdfEU Conformiteitsverklaring GRM 105 200 FT / 6002435 , 0.15MB , pdfREACH Conformiteitsverklaring GRM 105 200 FT / 6002435 , 0.12MB , pdfRoHS Conformiteitsverklaring GRM 105 200 FT / 6002435 , 0.12MB , pdfGoedkeuring VDE-goedkeuring GRM , 0.50MB , pdfGoedkeuring RINA-goedkeuring GRM , 0.61MB , pdfMilieuverklaring Umweltproduktdeklaration (EPD) , 1.48MB , pdfSelectiehulp GR-Magic® , 2.00MB , pdfMontagehandleiding General information on the mounting , 2.61MB , pdfMontagehandleiding Montage-instructies draadgoten , 9.52MB , pdf
