Draadgoot GR-Magic® 105 A4
Art.nr. 6002477 | EAN 4012195874928
- Productbeschrijving
-
Productbeschrijving

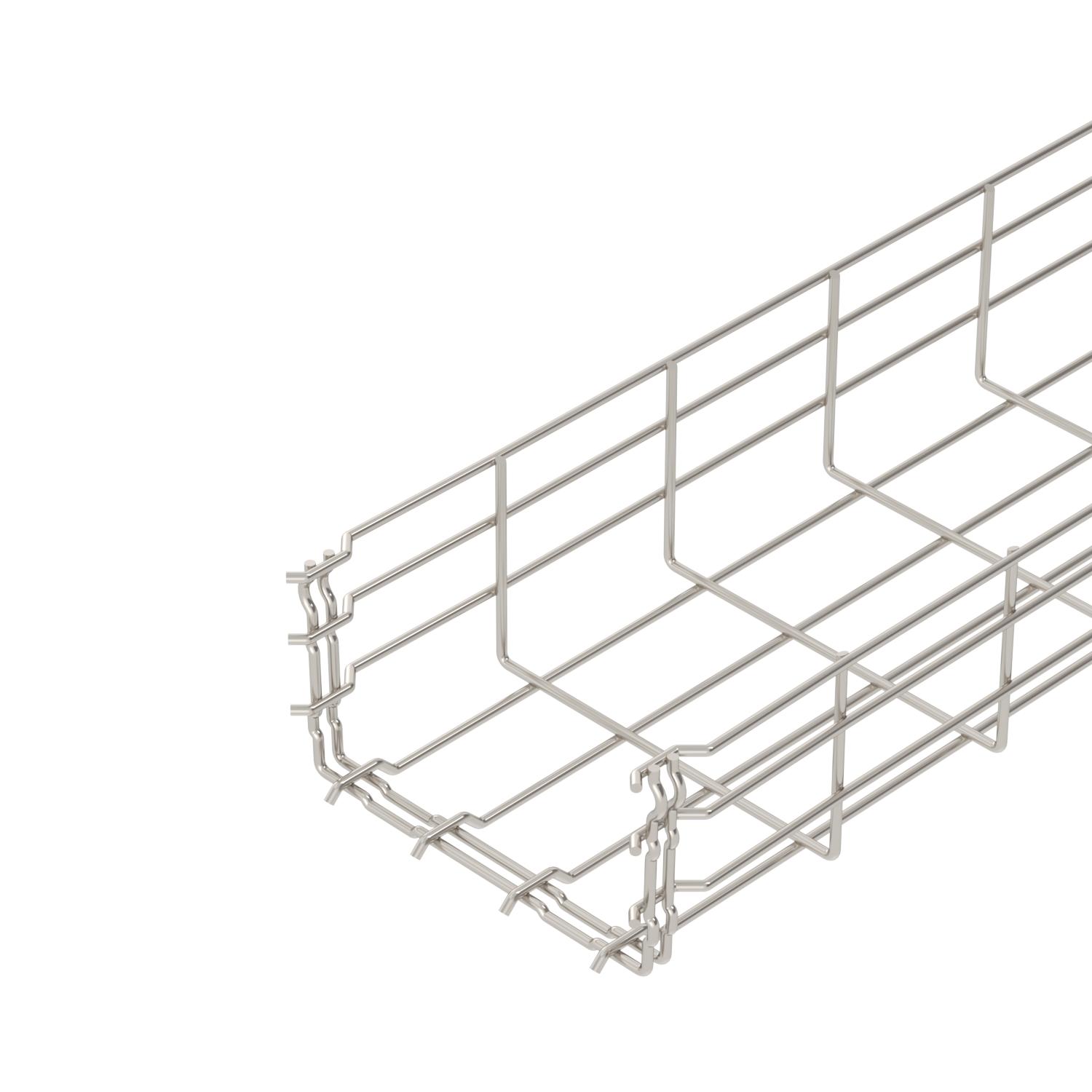

Draadgoot Magic met aangevormde verbinder met een zijhoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
-
- Technische gegevens
-
Technische gegevens
Belastingstesttype conform IEC 61537 Type II Dimensie 105x200x3000 Draaddiameter 4,8 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Materiaal Roestvast staal 1.4401 Nuttige doorsnede 175 cm² Nuttige doorsnede 17500 mm² Oppervlak blank, nabehandeld Profielvorm U-vorm Roestvast staal, gebeitst ja Schroefloze verbinder ja Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Afmetingen
Afm. H 108 mm Breedte 200 mm Breedte 7,87 in Hoogte 4,13 in Hoogte 105 mm Lengte 3000 mm Maat B 200 mm Belastingen
Steunafstand 1,0 m 0,8 kN/m Steunafstand 1,5 m 0,55 kN/m Steunafstand 2,0 m 0,37 kN/m Steunafstand 2,5 m 0,27 kN/m Steunafstand 3,0 m 0,25 kN/m Technische gegevens
Belastingsdiagram draadgoot type GRM 105
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Hoekverbinder A4
GEV 36 A4 6016764 10 Stuks
Deksel, ongeperforeerd A4
DRLU 200 A4 6052993 3 m - Downloads
-
