Draadgoot GR-Magic® 105 A4

Art.nr. 6002476 | EAN 4012195874911

3000 mm
105 mm
nee
Productbeschrijving
Productbeschrijving

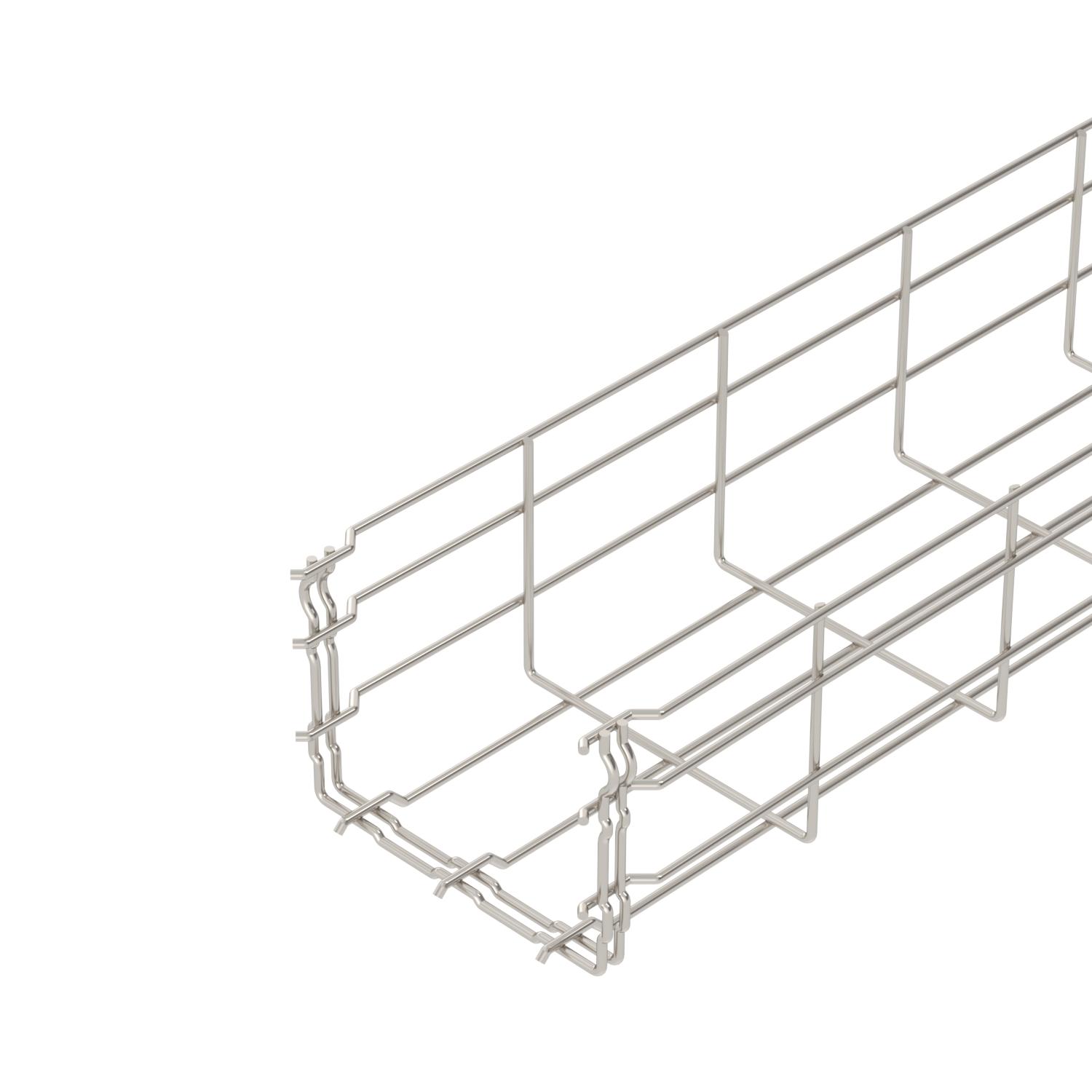

Draadgoot Magic met aangevormde verbinder met een zijhoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Afmetingen

Afm. H 108 mm
Belastingstesttype conform IEC 61537 Type II
Breedte 5,91 in
Breedte 150 mm
CO₂-voetafdruk (GWP) van wieg tot poort 5,687 kg CO₂e / 1 Meter
Dimensie 105x150x3000
Draaddiameter 3,9 mm
Functiebehoud nee
Geïntegreerd scheidingsschot zonder
Hoogte 105 mm
Hoogte 4,13 in
Kleur roestvrij staal
Lengte 3000 mm
Maat B 150 mm
Materiaal Roestvast staal 1.4401
Nuttige doorsnede 130 cm²
Nuttige doorsnede 13000 mm²
Oppervlak blank, nabehandeld
Profielvorm U-vorm
Roestvast staal, gebeitst ja
Schroefloze verbinder ja
Steunafstand 1,0 m 0,8 kN/m
Steunafstand 1,5 m 0,55 kN/m
Steunafstand 2,0 m 0,37 kN/m
Steunafstand 2,5 m 0,27 kN/m
Steunafstand 3,0 m 0,25 kN/m
Type verbinder kabeldraagsysteem Klikbevestiging
Uitvoering verbinder geïntegreerde verbinder
Verspanuitvoering nee

Technische gegevens

Belastingsdiagram draadgoot type GRM 105

Belastingsdiagram draadgoot type GRM 105
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Hoogte Draaddiameter Nuttige doorsnede Functiebehoud Art.nr. Aantal kl. VKE
GRM 105 100 A4 3000 mm 100 mm 105 mm 3,9 mm 82 cm² nee 6002475
3 m
GRM 105 150 A4 3000 mm 150 mm 105 mm 3,9 mm 130 cm² nee 6002476
3 m
GRM 105 200 A4 3000 mm 200 mm 105 mm 4,8 mm 175 cm² nee 6002477
3 m
GRM 105 300 A4 3000 mm 300 mm 105 mm 4,8 mm 268 cm² nee 6002479
3 m
GRM 105 400 A4 3000 mm 400 mm 105 mm 4,8 mm 363 cm² nee 6002481
3 m
GRM 105 500 A4 3000 mm 500 mm 105 mm 4,8 mm 459 cm² nee 6002483
3 m
GRM 105 600 A4 3000 mm 600 mm 105 mm 4,8 mm 554 cm² nee 6002485
3 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Hoekverbinder A4 Hoekverbinder A4 GEV 36 A4 6016764
10 Stuks
Downloads

Download

Download
Download
Download

Download

Download
Download
Download

GRM 105 150 A4 / 6002476
Download
