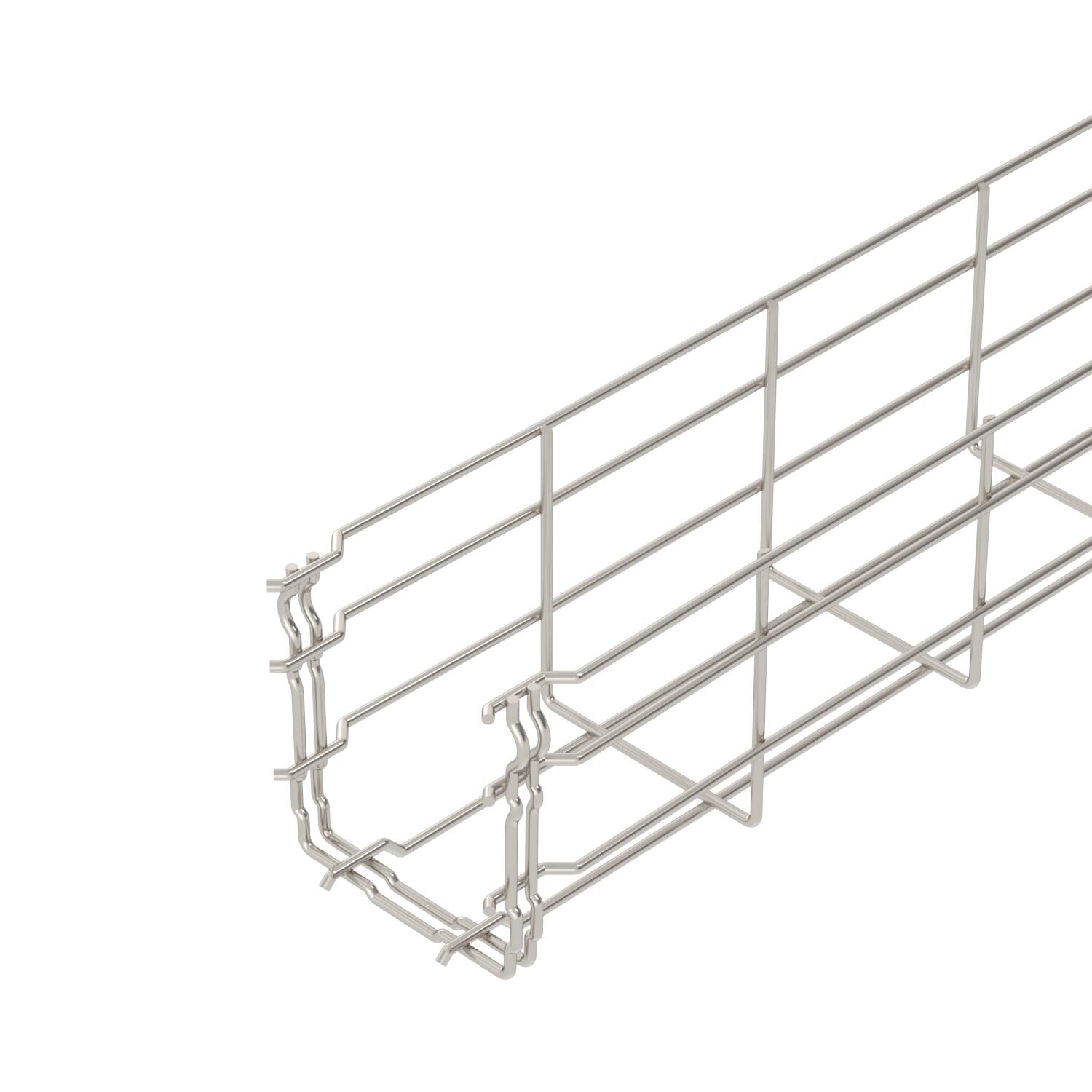

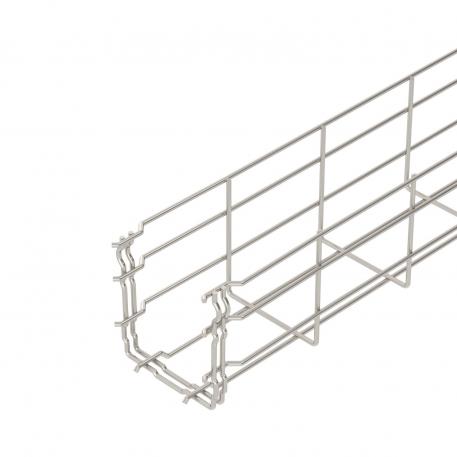

Draadgoot GR-Magic® 105 A4
Art.nr. 6002475 | EAN 4012195874904
- Productbeschrijving
-
Productbeschrijving

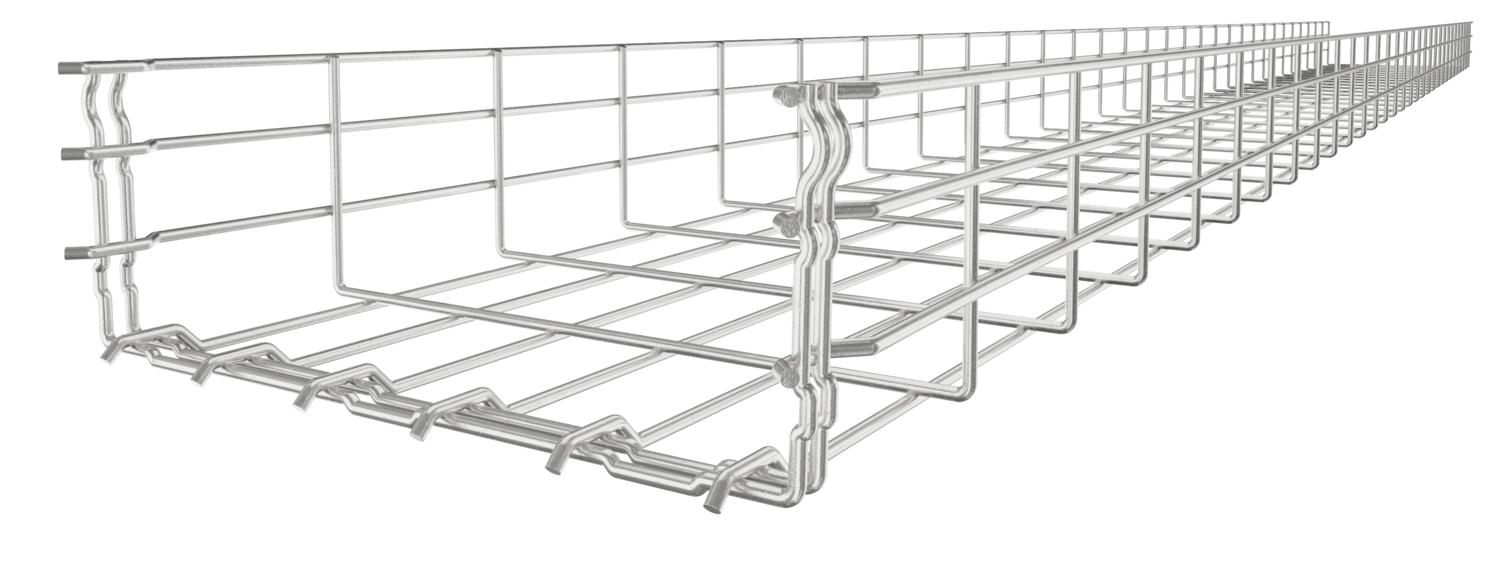

Draadgoot Magic met aangevormde verbinder met een zijhoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
-
- Technische gegevens
-
Afmetingen
Afm. H 108 mm Belastingstesttype conform IEC 61537 Type II Breedte 100 mm Breedte 3,94 in Dimensie 105x100x3000 Draaddiameter 3,9 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Hoogte 105 mm Hoogte 4,13 in Lengte 3000 mm Maat B 100 mm Materiaal Roestvast staal 1.4401 Nuttige doorsnede 82 cm² Nuttige doorsnede 8200 mm² Oppervlak blank, nabehandeld Profielvorm U-vorm Roestvast staal, gebeitst ja Schroefloze verbinder ja Steunafstand 1,0 m 0,8 kN/m Steunafstand 1,5 m 0,55 kN/m Steunafstand 2,0 m 0,37 kN/m Steunafstand 2,5 m 0,27 kN/m Steunafstand 3,0 m 0,25 kN/m Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Technische gegevens
Belastingsdiagram draadgoot type GRM 105
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Hoekverbinder A4
GEV 36 A4 6016764 10 Stuks

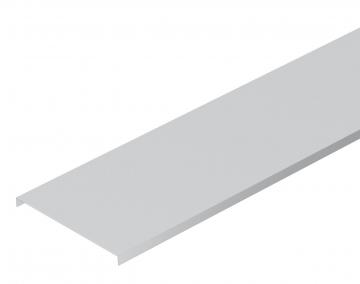

Deksel, ongeperforeerd A4
DRLU 100 A4 6052991 3 m - Downloads
-
