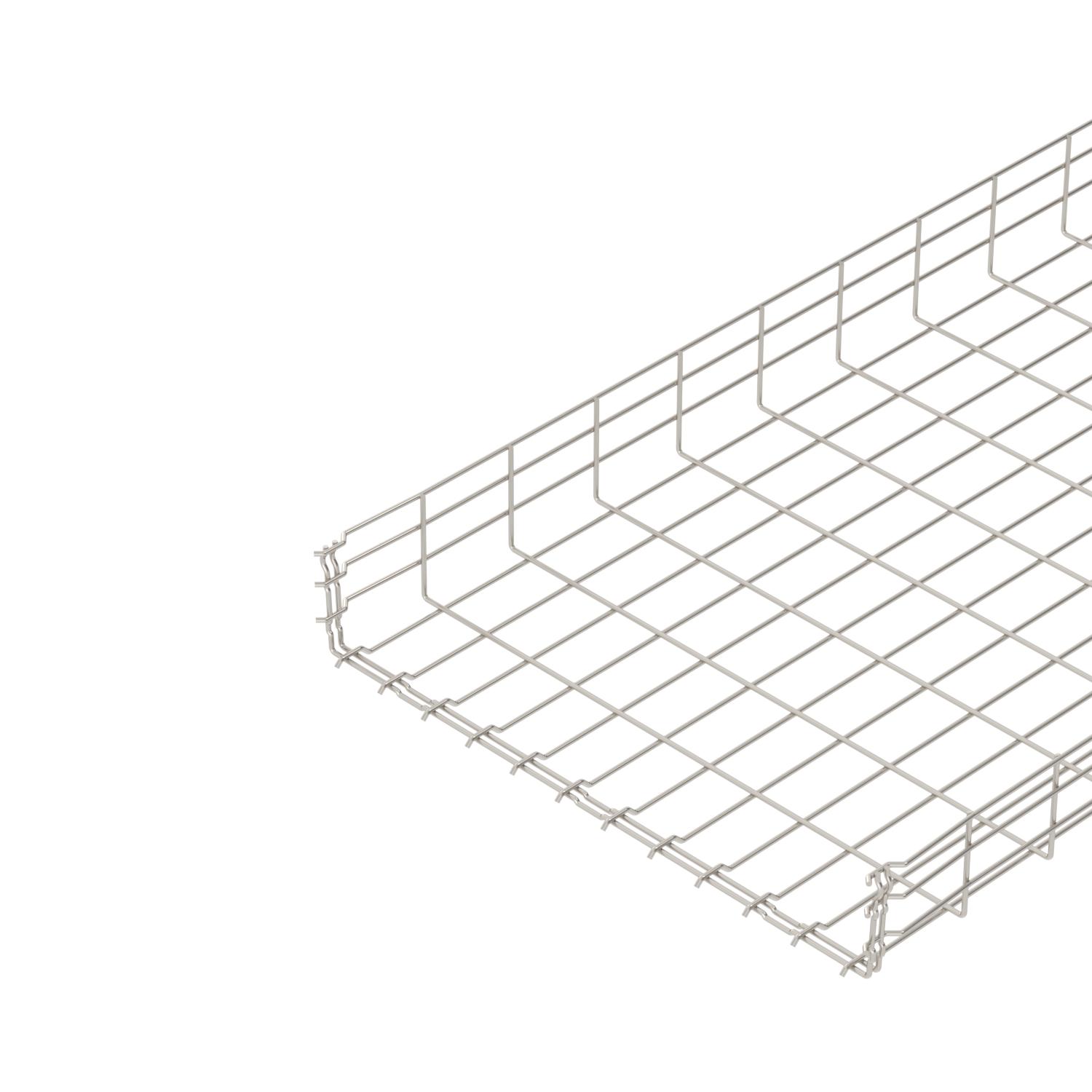

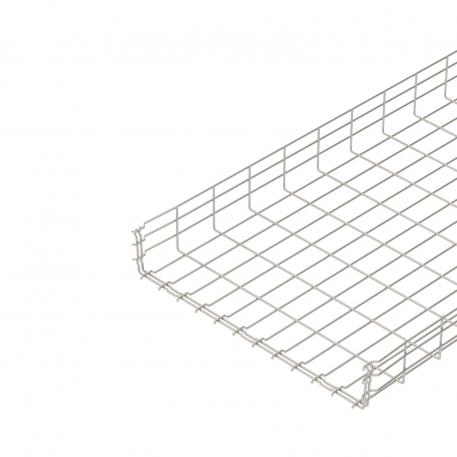

Draadgoot GR-Magic® 105 A2
Art.nr. 6002469 | EAN 4012195771586
- Productbeschrijving
-
Productbeschrijving
Draadgoot Magic met aangevormde verbinder met een zijhoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
- Technische gegevens
-
Afmetingen
Afm. H 108 mm Belastingstesttype conform IEC 61537 Type II Breedte 600 mm Breedte 23,62 in Dimensie 105x600x3000 Draaddiameter 4,8 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Hoogte 4,13 in Hoogte 105 mm Lengte 3000 mm Maat B 600 mm Materiaal Roestvast staal 1.4301 Nuttige doorsnede 55400 mm² Nuttige doorsnede 554 cm² Oppervlak blank, nabehandeld Profielvorm U-vorm Roestvast staal, gebeitst ja Schroefloze verbinder ja Steunafstand 1,0 m 1,25 kN/m Steunafstand 1,5 m 0,85 kN/m Steunafstand 2,0 m 0,6 kN/m Steunafstand 2,5 m 0,42 kN/m Steunafstand 3,0 m 0,3 kN/m Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Technische gegevens
Belastingsdiagram draadgoot type GRM 105
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Ondersteuningsafstand in meters
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot/-ladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
-
Alle typen
