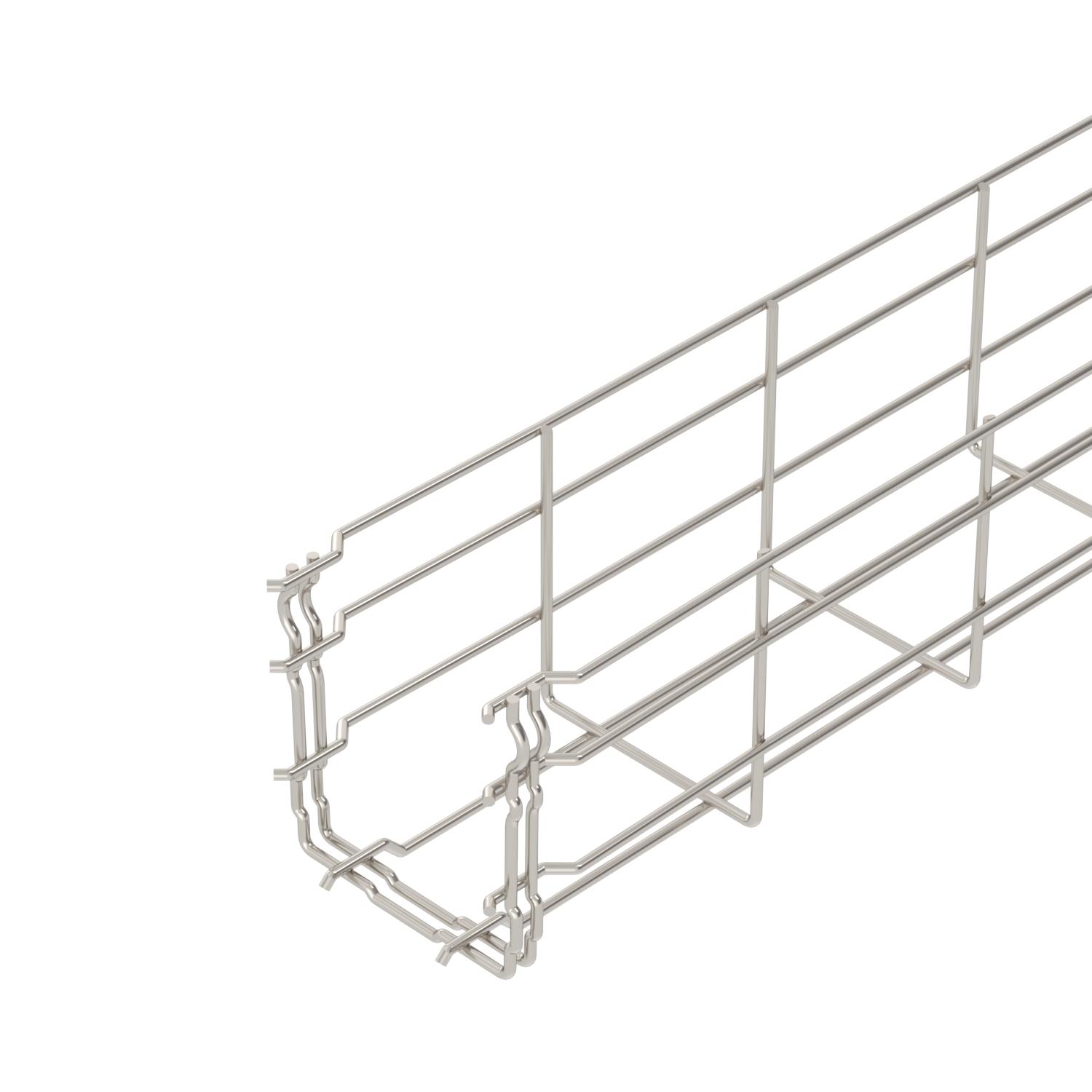

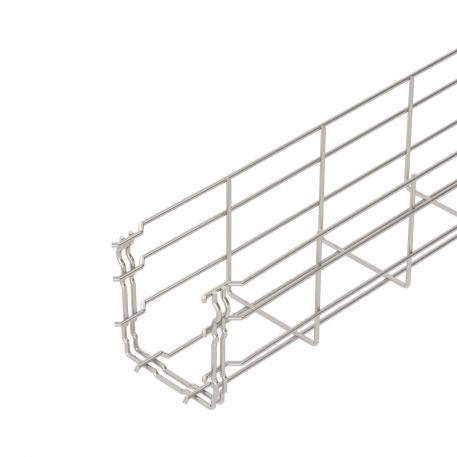

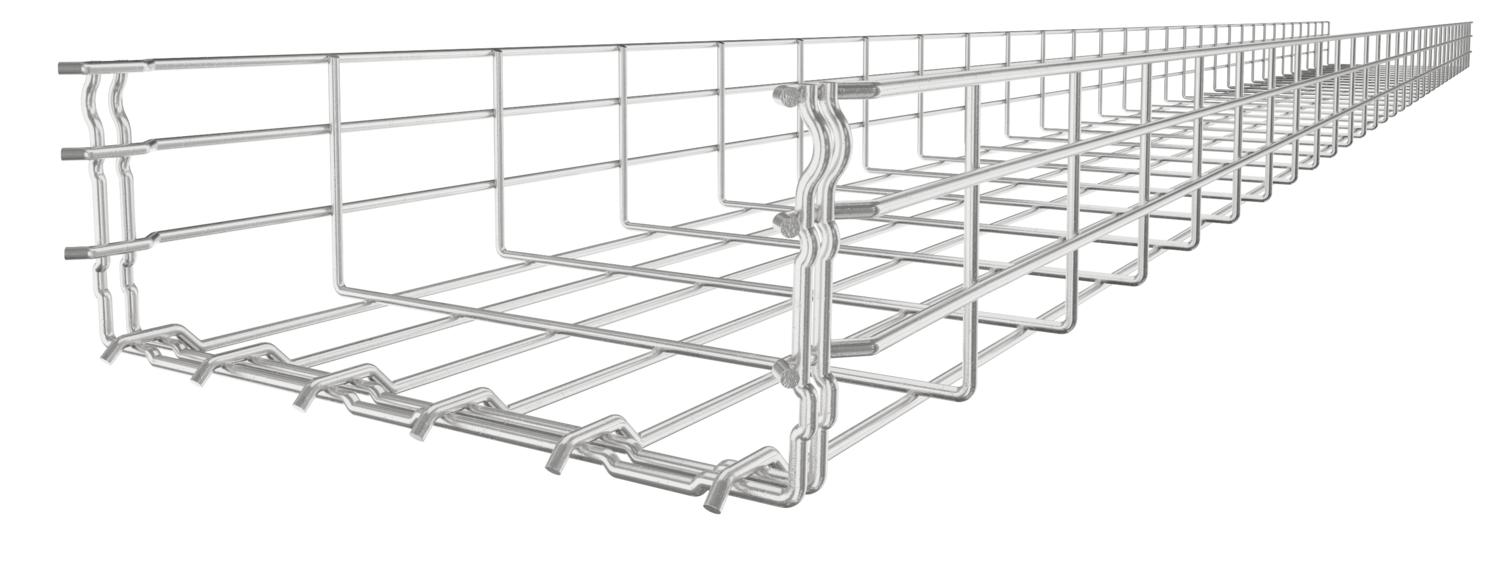

Draadgoot GR-Magic® 105 A2
Art.nr. 6002451 | EAN 4012195149620
- Productbeschrijving
-
Productbeschrijving
Draadgoot Magic met aangevormde verbinder met een zijhoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
-
- Technische gegevens
-
Technische gegevens
Belastingstesttype conform IEC 61537 Type II Dimensie 105x100x3000 Draaddiameter 3,9 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Materiaal Roestvast staal 1.4301 Nuttige doorsnede 82 cm² Nuttige doorsnede 8200 mm² Oppervlak blank, nabehandeld Profielvorm U-vorm Roestvast staal, gebeitst ja Schroefloze verbinder ja Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Afmetingen
Afm. H 108 mm Breedte 3,94 in Breedte 100 mm Hoogte 105 mm Hoogte 4,13 in Lengte 3000 mm Maat B 100 mm Belastingen
Steunafstand 1,0 m 0,8 kN/m Steunafstand 1,5 m 0,55 kN/m Steunafstand 2,0 m 0,37 kN/m Steunafstand 2,5 m 0,27 kN/m Steunafstand 3,0 m 0,25 kN/m Technische gegevens
Belastingsdiagram draadgoot type GRM 105
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
