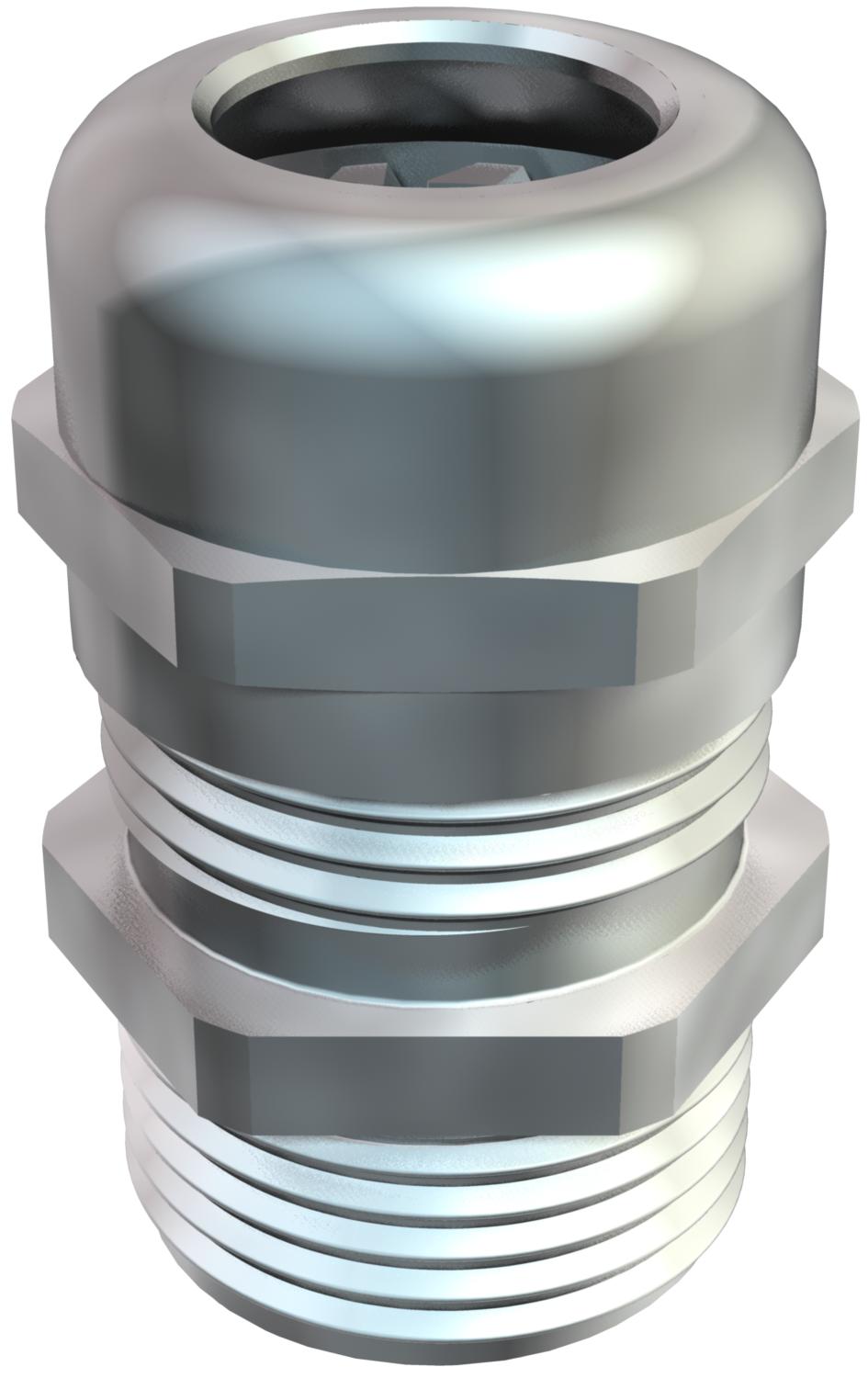

Dopmoerwartel, PG-schroefdraad lang, vernikkeld

Art.nr. 2085739 | EAN 4012195840794

nee
Productbeschrijving

Productbeschrijving

Wartelsysteem in dopmoermodel met groot afdichtbereik en trekontlasting en torsiebeveiliging voor hoge dichtheidseisen met lange PG-schroefdraad conform DIN 40430, voor dikkere wanddiktes in combinatie met borgmoer.

Kleminzet van polyamide.

Dichtring van chloropreen-/nitrilrubber.

Met voorgemonteerde O-ring op de schroefdraad.

Beschermingsklasse IP68 bij 5 bar / 1 u.

Getest volgens DIN EN 62444.

Met lang schroefdraad.

* Prijzen volgens DEL-lijst.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Beschermingsgraad IP68
  • Schroefdraad Pg
Technische gegevens

Technische gegevens

Afdichtbereik D max. 8 mm
Afdichtbereik D min. 4 mm
Afmeting e 18,9 mm
Afmeting L max. 22 mm
Beschermingsgraad IP68
Deelbare wartel nee
Dimensie PG9
Doorbuigbescherming nee
Explosiebeveiligd nee
glasvezelversterkt nee
Halogeenvrij nee
Lengte schroefdraad 10 mm
Maat L1 10 mm
Maat L2 3 mm
Maat L3 14 mm
Materiaal Messing
Meervoudig dichtingsinzetstuk nee
Met borgmoer nee
Nominale schroefdraadmaat 9
Oppervlak vernikkeld
Schroefdraad Pg 9
slagvast nee
Sleutelwijdte 17
Soort afdichting Dichtring
Soort schroefdraad Pg
Temperatuurbereik max. 100 °C
Temperatuurbereik min. -20 °C
Trekontlastingsmogelijkheid ja
Uitvoering recht
Voor Ex-zone zonder
voor Ex-zone gas zonder
voor Ex-zone stof zonder
Wartel voor platte kabel nee
Alle typen

Alle typen

Type Schroefdraad Meervoudig dichtingsinzetstuk Art.nr. Aantal kl. VKE
V-TEC L PG9 MS Pg 9 nee 2085739
50 Stuks
V-TEC L PG11 MS Pg 11 nee 2085747
50 Stuks
V-TEC L PG13 MS Pg 13,5 nee 2085755
50 Stuks
V-TEC L PG16 MS Pg 16 nee 2085763
25 Stuks
V-TEC L PG21 MS Pg 21 nee 2085771
25 Stuks
V-TEC L PG29 MS Pg 29 nee 2085798
10 Stuks
V-TEC L PG48 MS Pg 48 nee 2085836
5 Stuks
Toebehoren

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE

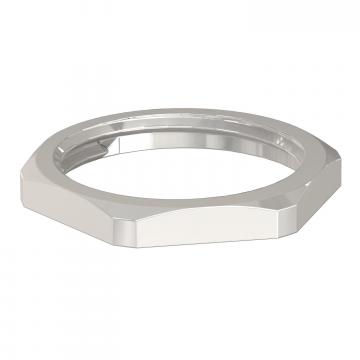

Borgmoer, PG-schroefdraad Borgmoer, PG-schroefdraad 169 MS PG 9 2091097
100 Stuks
