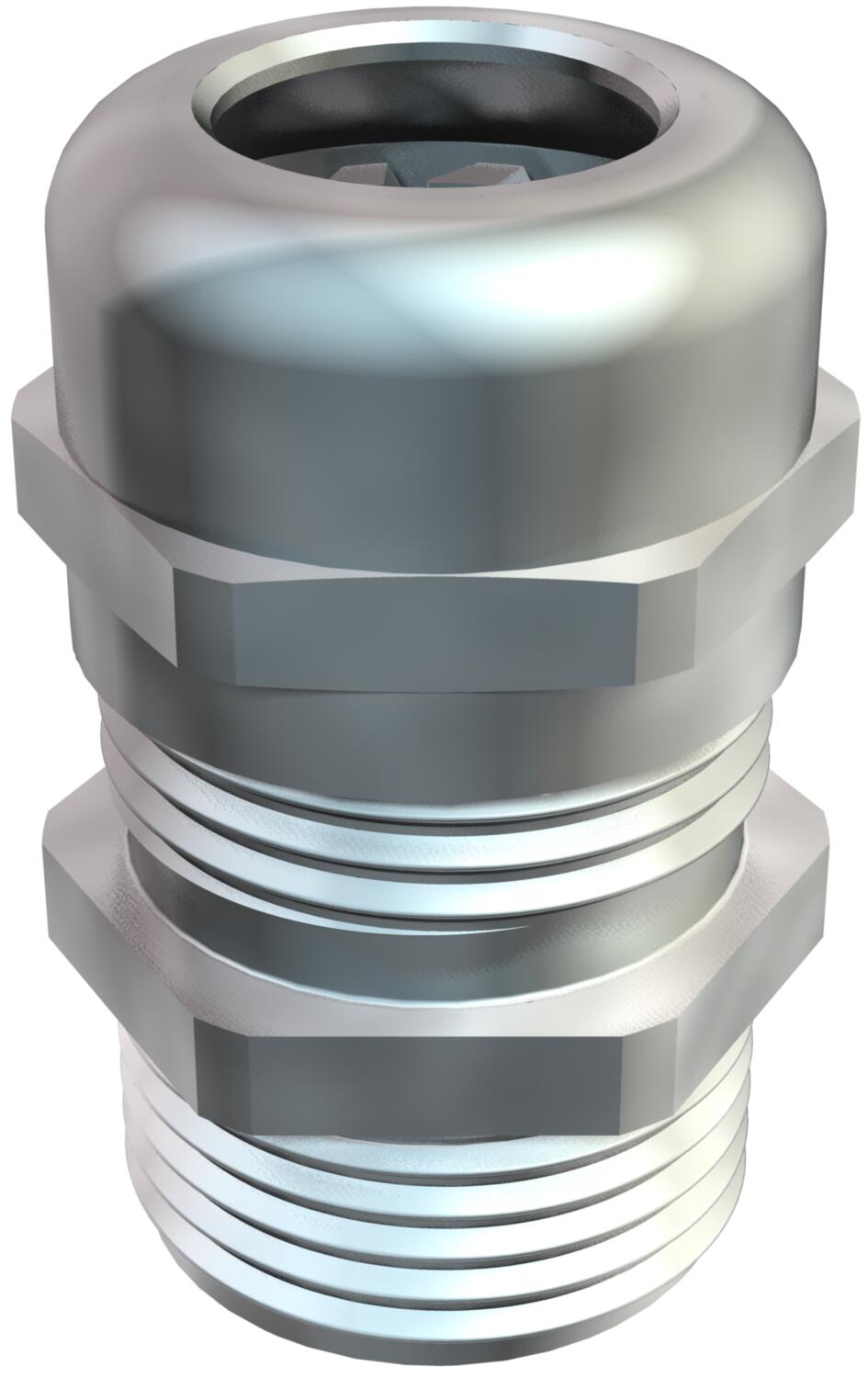

Dopmoerwartel, PG-schroefdraad lang, vernikkeld

Art.nr. 2085755 | EAN 4012195840916

nee
Productbeschrijving
Productbeschrijving
Wartelsysteem in dopmoermodel met groot afdichtbereik en trekontlasting en torsiebeveiliging voor hoge dichtheidseisen met lange PG-schroefdraad conform DIN 40430, voor dikkere wanddiktes in combinatie met borgmoer.

Kleminzet van polyamide.

Dichtring van chloropreen-/nitrilrubber.

Met voorgemonteerde O-ring op de schroefdraad.

Beschermingsklasse IP68 bij 5 bar / 1 u.

Getest volgens DIN EN 62444.

Met lang schroefdraad.

* Prijzen volgens DEL-lijst.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Beschermingsgraad IP68
  • Schroefdraad Pg
Technische gegevens

Technische gegevens

Afdichtbereik D max. 12 mm
Afdichtbereik D min. 5 mm
Afmeting e 24,4 mm
Afmeting L max. 25 mm
Beschermingsgraad IP68
Deelbare wartel nee
Dimensie PG13,5
Doorbuigbescherming nee
Explosiebeveiligd nee
glasvezelversterkt nee
Halogeenvrij nee
Lengte schroefdraad 10 mm
Maat L1 10 mm
Maat L2 3,5 mm
Maat L3 16 mm
Materiaal Messing
Meervoudig dichtingsinzetstuk nee
Met borgmoer nee
Nominale schroefdraadmaat 13,5
Oppervlak vernikkeld
Schroefdraad Pg 13,5
slagvast nee
Sleutelwijdte 22
Soort afdichting Dichtring
Soort schroefdraad Pg
Temperatuurbereik max. 100 °C
Temperatuurbereik min. -20 °C
Trekontlastingsmogelijkheid ja
Uitvoering recht
Voor Ex-zone zonder
voor Ex-zone gas zonder
voor Ex-zone stof zonder
Wartel voor platte kabel nee
Alle typen

Alle typen

Type Schroefdraad Meervoudig dichtingsinzetstuk Art.nr. Aantal kl. VKE
V-TEC L PG9 MS Pg 9 nee 2085739
50 Stuks
V-TEC L PG11 MS Pg 11 nee 2085747
50 Stuks
V-TEC L PG13 MS Pg 13,5 nee 2085755
50 Stuks
V-TEC L PG16 MS Pg 16 nee 2085763
25 Stuks
V-TEC L PG21 MS Pg 21 nee 2085771
25 Stuks
V-TEC L PG29 MS Pg 29 nee 2085798
10 Stuks
V-TEC L PG48 MS Pg 48 nee 2085836
5 Stuks
Toebehoren

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Borgmoer, PG-schroefdraad Borgmoer, PG-schroefdraad 169 MS PG13.5 2091135
100 Stuks
