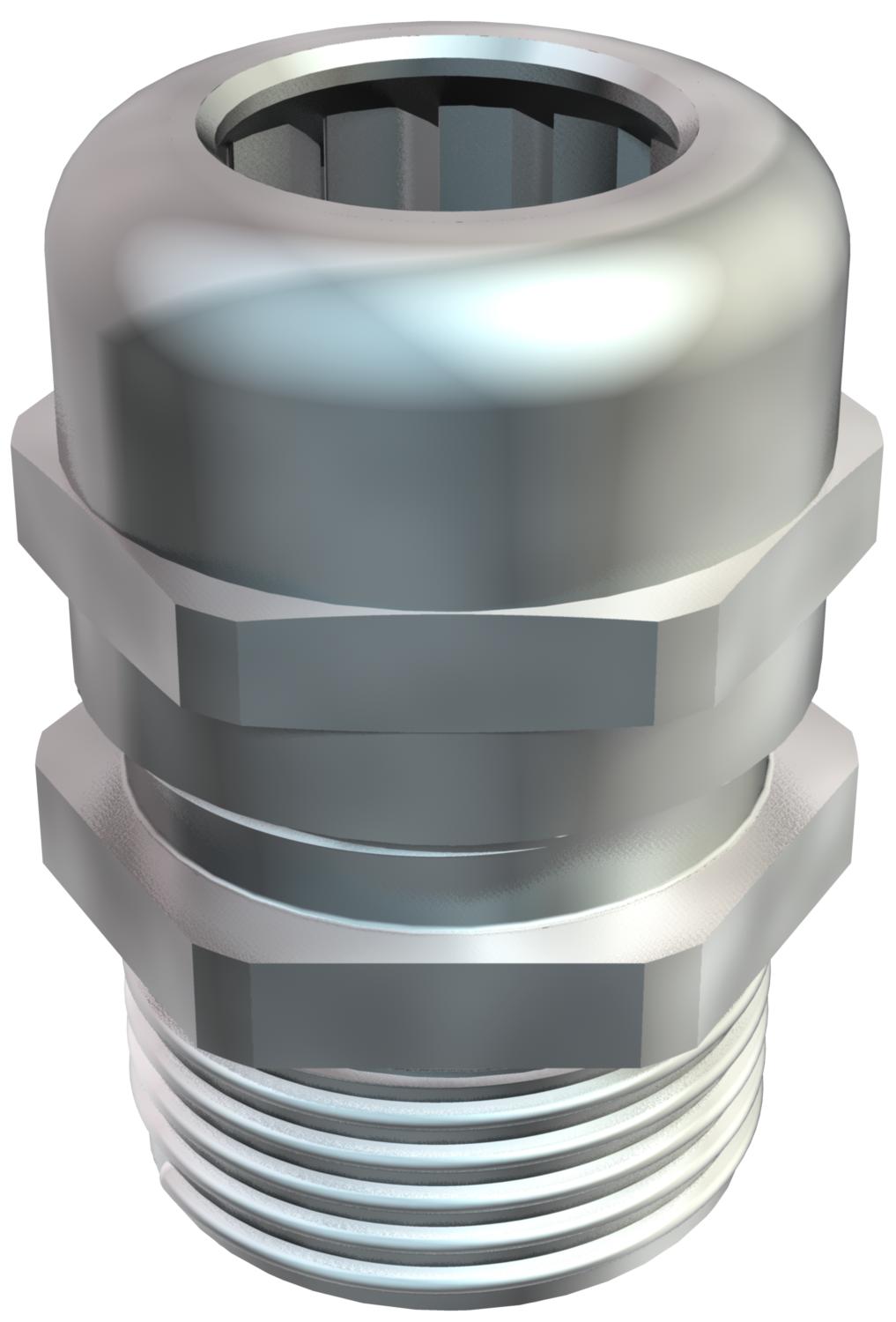

Dopmoerwartel, metrische schroefdraad lang, vernikkeld

Art.nr. 2086123 | EAN 4012195810438

nee
Productbeschrijving
Productbeschrijving
Robuuste wartel met metrische schroefdraad conform IEC 423 in dopmoermodel voor hoge afdichtingseisen. Trekontlasting, torsiebeveiliging en afdichting over het volledige spanbereik. Voor behuizingen met grotere wanddikte, in combinatie met tegenmoer. Dichtring van neopreen. Kleminzet van polyamide. Met voorgemonteerde afdichtring op schroefdraad, VDE-getest conform DIN EN 50262, beschermingsgraad IP68 bij 5 bar/1 uur.
Met lang schroefdraad.
* Prijzen volgens DEL-lijst.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Beschermingsgraad IP68
  • Schroefdraad metrisch
Technische gegevens

Technische gegevens

Afdichtbereik D max. 13 mm
Afdichtbereik D min. 9 mm
Afmeting e 24 mm
Afmeting L max. 27 mm
Beschermingsgraad IP68
Dimensie M20
Doorbuigbescherming nee
Explosiebeveiligd nee
glasvezelversterkt nee
Halogeenvrij nee
Lengte schroefdraad 10 mm
Maat L1 10 mm
Maat L2 3,5 mm
Maat L3 16,5 mm
Materiaal Messing
Meervoudig dichtingsinzetstuk nee
Met borgmoer nee
Oppervlak vernikkeld
Schroefdraad M20 x 1,5
slagvast nee
Sleutelwijdte 22
Soort afdichting Dichtring
Soort schroefdraad Metrisch
Temperatuurbereik max. 100 °C
Temperatuurbereik min. -20 °C
Trekontlastingsmogelijkheid ja
Uitvoering recht
Voor Ex-zone zonder
Wartel voor platte kabel nee
Alle typen

Alle typen

Type Schroefdraad Meervoudig dichtingsinzetstuk Art.nr. Aantal kl. VKE
V-TEC VM LM12 MS M12 x 1,5 nee 2086111
50 Stuks
V-TEC VM LM16 MS M16 x 1,5 nee 2086117
50 Stuks
V-TEC VM LM20 MS M20 x 1,5 nee 2086123
25 Stuks
V-TEC VM LM25 MS M25 x 1,5 nee 2086129
25 Stuks
V-TEC VM LM32 MS M32 x 1,5 nee 2086135
10 Stuks
V-TEC VM LM40 MS M40 x 1,5 nee 2086141
5 Stuks
V-TEC VM LM50 MS M50 x 1,5 nee 2086147
5 Stuks
V-TEC VM LM63 MS M63 x 1,5 nee 2086153
5 Stuks
V-TEC VM LM75MS1 M75 x 1,5 nee 2086156
3 Stuks
V-TEC VM LM75MS2 M75 x 1,5 nee 2086159
3 Stuks
Toebehoren

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Borgmoer, metrische schroefdraad Borgmoer, metrische schroefdraad 169 MS M20 2091623
100 Stuks
