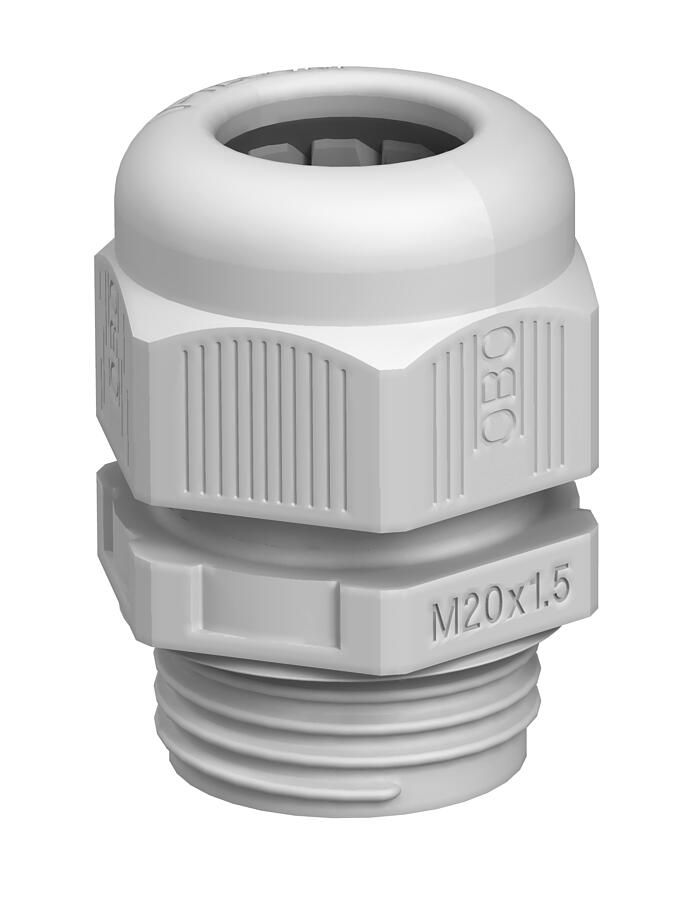

Dopmoerwartel, metrisch schroefdraad, zilvergrijs

Art.nr. 2022849 | EAN 4012195532811

nee
zilvergrijs; RAL 7001
Productbeschrijving
Productbeschrijving
De snelste en gemakkelijkste manier om met wartels op kabeldozen en behuizingen voor trekontlasting en dichtheid te zorgen: de bewezen V-TEC VM wartels van OBO. Met de geïntegreerde afdichtlip en de speciale OBO lamellentechniek wordt de beschermingsgraad IP68 bereikt. Trekontlasting en dichtheid zijn getest volgens DIN EN 62444.

De schroefdraden zijn metrisch of PG en daardoor uiterst geschikt voor universeel gebruik Eenmaal vastgeschroefd, houdt de installatie voor eeuwig: de optimale schroefdraadaanpassing met de juiste spoed zorgt voor permanente trillingsvastheid.

Toepassingen: van privé woningen met kabeldozen tot industriële toepassingen in de verdelerkast.

Temperatuurbereik: -20°C tot +65°C
  • Underwriters Laboratories Inc., USA + CSA, Canada
  • Det Norske Veritas
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Vlambestendig 650° C
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Beschermingsgraad IP68
  • Schroefdraad metrisch
Technische gegevens

Technische gegevens

Afdichtbereik D max. 17 mm
Afdichtbereik D min. 9 mm
Afmeting e 32 mm
Afmeting L max. 35 mm
Afmeting L min. 26 mm
Beschermingsgraad IP68
Deelbare wartel nee
Dimensie M25
Doorbuigbescherming nee
Explosiebeveiligd nee
glasvezelversterkt nee
Halogeenvrij ja
Instabiel draaimoment 5 Nm
Kleur zilvergrijs; RAL 7001
Lengte schroefdraad 10 mm
Maat L1 10 mm
Maat L2 6 mm
Materiaal Polyamide
Meervoudig dichtingsinzetstuk nee
Met borgmoer nee
moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C
Nominale schroefdraadmaat 25
Schroefdraad M25 x 1,5
slagvast nee
Sleutelwijdte 29
Soort afdichting Dichtring
Soort schroefdraad Metrisch
Spoed 1,5 mm
Temperatuurbereik max. 65 °C
Temperatuurbereik min. -20 °C
Trekontlastingsmogelijkheid ja
Uitvoering recht
Voor Ex-zone zonder
voor Ex-zone gas zonder
voor Ex-zone stof zonder
Wartel voor platte kabel nee
Zeskant hoekmaat 32 mm
Alle typen

Alle typen

Type Schroefdraad Meervoudig dichtingsinzetstuk Kleur Art.nr. Aantal kl. VKE
V-TEC VM12 SGR M12 x 1,5 nee zilvergrijs; RAL 7001 2022843
50 Stuks
V-TEC VM16 SGR M16 x 1,5 nee zilvergrijs; RAL 7001 2022845
50 Stuks
V-TEC VM20 SGR M20 x 1,5 nee zilvergrijs; RAL 7001 2022847
50 Stuks
V-TEC VM25 SGR M25 x 1,5 nee zilvergrijs; RAL 7001 2022849
25 Stuks
V-TEC VM32 SGR M32 x 1,5 nee zilvergrijs; RAL 7001 2022851
20 Stuks
V-TEC VM40 SGR M40 x 1,5 nee zilvergrijs; RAL 7001 2022853
10 Stuks
V-TEC VM50 SGR M50 x 1,5 nee zilvergrijs; RAL 7001 2022855
5 Stuks
V-TEC VM63 SGR M63 x 1,5 nee zilvergrijs; RAL 7001 2022857
5 Stuks
Toebehoren

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE

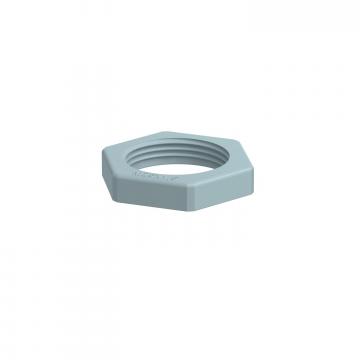

Tegenmoer, metrische schroefdraad, zilvergrijs Tegenmoer, metrische schroefdraad, zilvergrijs 116 M25 SGR PA 2048787
100 Stuks
