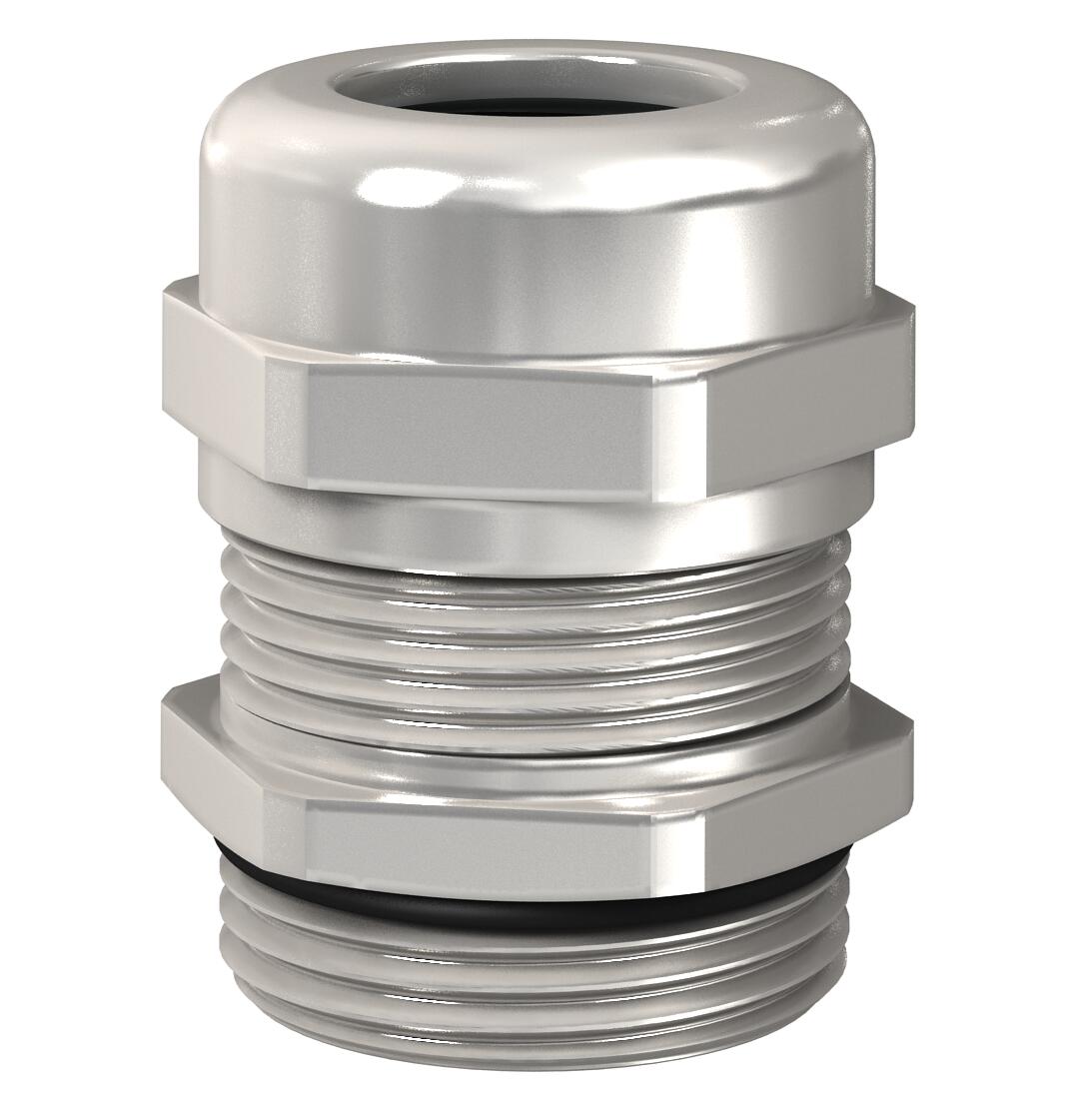

Dopmoerwartel, EMV-veercontact, metrische schroefdraad, vernikkeld
Art.nr. 2086181 | EAN 4012195655534
- Productbeschrijving
-
ProductbeschrijvingRobuuste EMC wartel met metrische schroefdraad conform IEC 423 in dopmoermodel voor hoge afdichtingseisen. Via een contactveer wordt het contact tussen wartel en afschermvlechtwerk gerealiseerd. Trekontlasting, torsiebeveiliging en afdichting over het volledige spanbereik. Dichtring van neopreen. Kleminzet van polyamide. Met voorgemonteerde O-ring aan de schroefdraad, VDE-getest conform DIN EN 50262, beschermingsgraad IP68 bij 5 bar/1 h.
* Prijzen volgens DEL-notering.
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 27 mm Afdichtbereik D min. 19 mm Afmeting e 46 mm Afmeting G M40x1,5 mm Afmeting L max. 31 mm Beschermingsgraad IP68 Breedte 46 mm Dimensie M40 Doorbuigbescherming nee glasvezelversterkt nee Halogeenvrij nee Hoogte 41 mm Lengte 43 mm Lengte schroefdraad 8 mm Maat D1 19 mm Maat L 33 mm Maat L1 8 mm Maat L2 4,5 mm Maat L3 16,4 mm Materiaal Messing Meervoudig dichtingsinzetstuk nee Met borgmoer nee Oppervlak vernikkeld Schroefdraad M40 x 1,5 slagvast nee Sleutelwijdte 43 Soort afdichting Dichtring Temperatuurbereik max. 100 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid ja Uitvoering recht Voor Ex-zone zonder Wartel voor platte kabel nee - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE

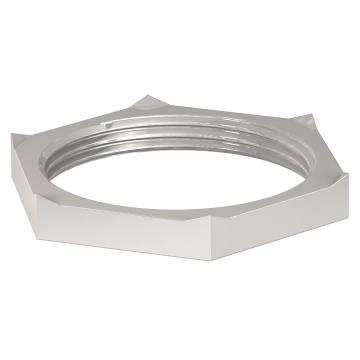

Borgmoer, metrische schroefdraad met snijtanden
169 MSS M40 2091725 25 Stuks - Downloads
-
Specificatieblad V-TEC VM40 EMV-K / 2086181 , 0.29MB , pdfEU Conformiteitsverklaring V-TEC VM40 EMV-K / 2086181 , 0.13MB , pdfEU Conformiteitsverklaring EU Conformiteitsverklaring ,REACH Conformiteitsverklaring V-TEC VM40 EMV-K / 2086181 , 0.12MB , pdfRoHS Conformiteitsverklaring V-TEC VM40 EMV-K / 2086181 , 0.12MB , pdf
