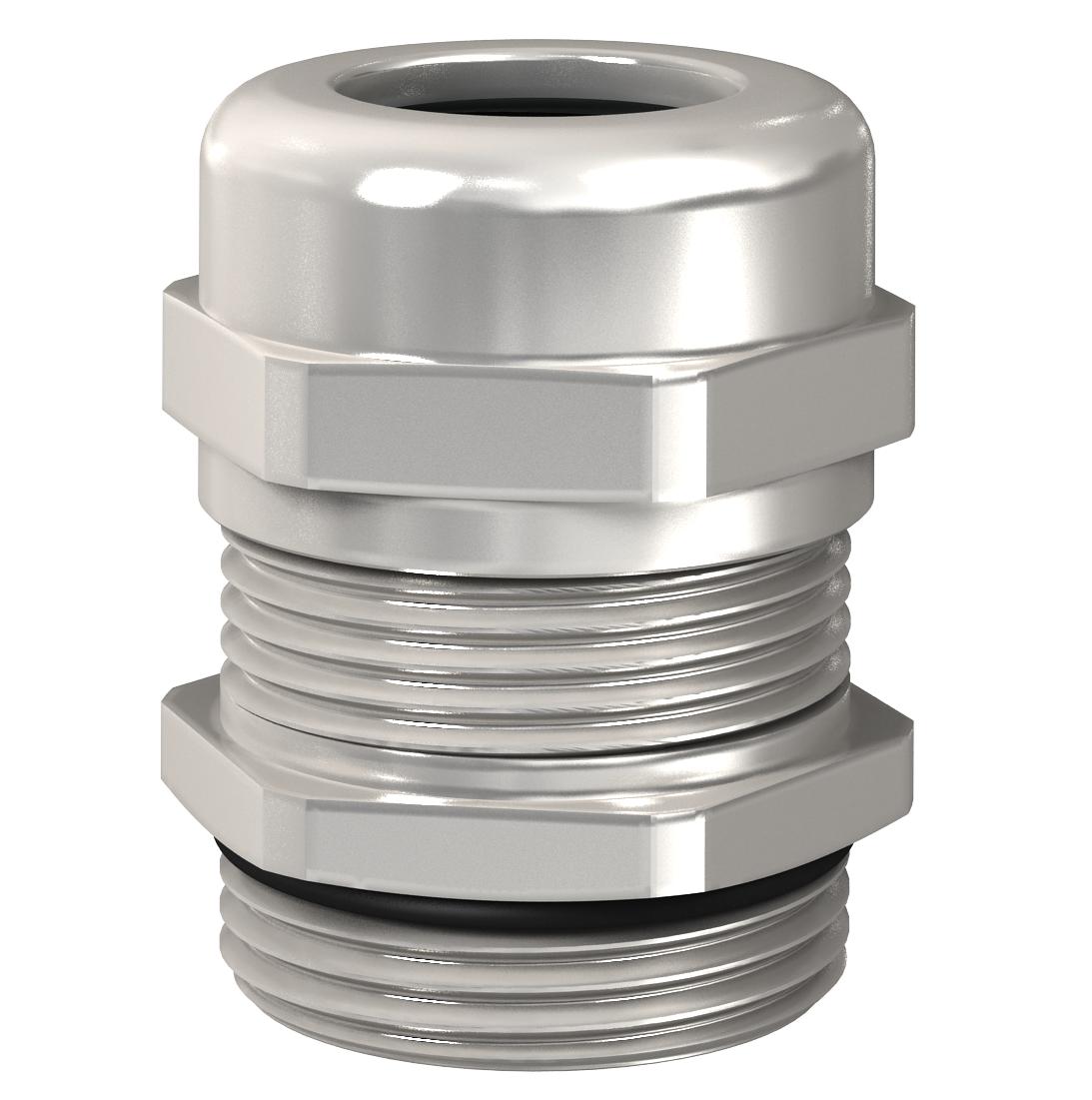

Dopmoerwartel, EMV-veercontact, metrische schroefdraad, vernikkeld

Art.nr. 2086177 | EAN 4012195655503

nee
Productbeschrijving

Productbeschrijving

Robuuste EMC wartel met metrische schroefdraad conform IEC 423 in dopmoermodel voor hoge afdichtingseisen. Via een contactveer wordt het contact tussen wartel en afschermvlechtwerk gerealiseerd. Trekontlasting, torsiebeveiliging en afdichting over het volledige spanbereik. Dichtring van neopreen. Kleminzet van polyamide. Met voorgemonteerde O-ring aan de schroefdraad, VDE-getest conform DIN EN 50262, beschermingsgraad IP68 bij 5 bar/1 h.
* Prijzen volgens DEL-notering.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Beschermingsgraad IP68
  • Schroefdraad metrisch

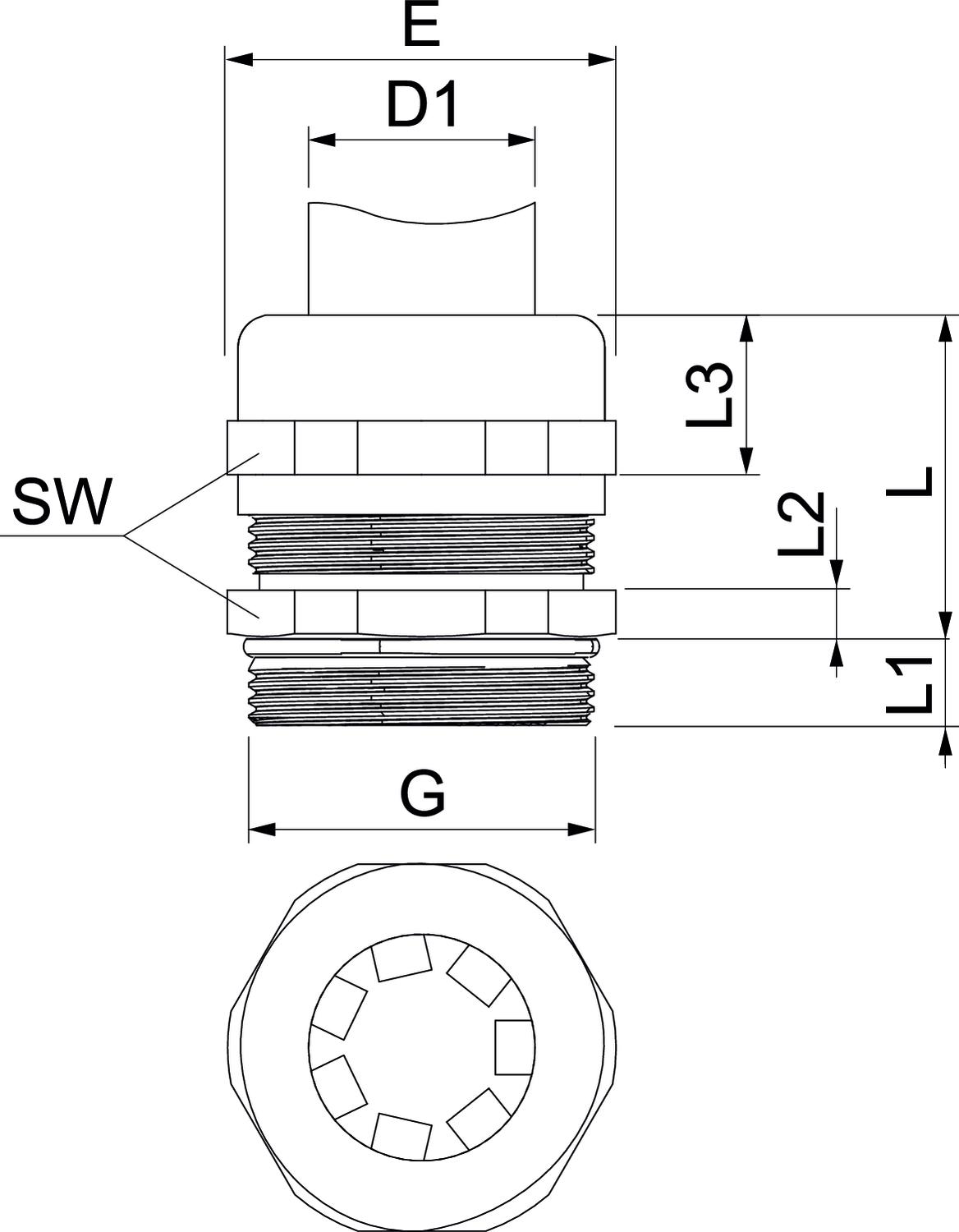

Technische gegevens

Technische gegevens

Afdichtbereik D max. 21 mm
Afdichtbereik D min. 14 mm
Afmeting e 36 mm
Afmeting G M32x1,5 mm
Afmeting L max. 30 mm
Beschermingsgraad IP68
Breedte 38 mm
Dimensie M32
Doorbuigbescherming nee
glasvezelversterkt nee
Halogeenvrij nee
Hoogte 38 mm
Lengte 34 mm
Lengte schroefdraad 8 mm
Maat D1 14 mm
Maat L 30 mm
Maat L1 8 mm
Maat L2 4,5 mm
Maat L3 16,5 mm
Materiaal Messing
Meervoudig dichtingsinzetstuk nee
Met borgmoer nee
Oppervlak vernikkeld
Schroefdraad M32 x 1,5
slagvast nee
Sleutelwijdte 34
Soort afdichting Dichtring
Temperatuurbereik max. 100 °C
Temperatuurbereik min. -20 °C
Trekontlastingsmogelijkheid ja
Uitvoering recht
Voor Ex-zone zonder
Wartel voor platte kabel nee
Alle typen

Alle typen

Type Schroefdraad Meervoudig dichtingsinzetstuk Art.nr. Aantal kl. VKE
V-TEC VM16 EMV-K M16 x 1,5 nee 2086165
50 Stuks
V-TEC VM20 EMV-K M20 x 1,5 nee 2086169
25 Stuks
V-TEC VM25 EMV-K M25 x 1,5 nee 2086173
25 Stuks
V-TEC VM32 EMV-K M32 x 1,5 nee 2086177
20 Stuks
V-TEC VM40 EMV-K M40 x 1,5 nee 2086181
5 Stuks
V-TEC VM50 EMV-K M50 x 1,5 nee 2086185
5 Stuks
V-TEC VM63 EMV-K M63 x 1,5 nee 2086189
5 Stuks
Toebehoren

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Borgmoer, metrische schroefdraad met snijtanden Borgmoer, metrische schroefdraad met snijtanden 169 MSS M32 2091721
50 Stuks
