Dopmoerwartel, EMV, metrische schroefdraad, vernikkeld

Art.nr. 2086211 | EAN 4012195655589

nee
Productbeschrijving

Productbeschrijving

Robuuste EMC wartel met metrische schroefdraad conform IEC 423 in dopmoermodel voor hoge afdichtingseisen. Trekontlasting, torsiebeveiliging en afdichting over het volledige spanbereik. Dichtring van neopreen. Kleminzet van polyamide. Met voorgemonteerde O-ring aan de schroefdraad, VDE-getest conform DIN EN 50262, beschermingsgraad IP68 bij 5 bar/1 h.
* Prijzen volgens DEL-lijst.
  • Underwriters Laboratories Inc., USA
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Beschermingsgraad IP68
  • Schroefdraad metrisch
Technische gegevens

Technische gegevens

Afdichtbereik D max. 13 mm
Afdichtbereik D min. 9 mm
Afmeting e 24 mm
Afmeting L max. 33,5 mm
Beschermingsgraad IP68
Dimensie M20
Doorbuigbescherming nee
glasvezelversterkt nee
Halogeenvrij nee
Instabiel draaimoment 3,5 Nm
Lengte schroefdraad 6 mm
Maat L1 6 mm
Maat L2 3,5 mm
Maat L3 16,5 mm
Materiaal Messing
Meervoudig dichtingsinzetstuk nee
Met borgmoer nee
Oppervlak vernikkeld
Schroefdraad M20 x 1,5
slagvast nee
Sleutelwijdte 22
Soort afdichting Dichtring
Soort schroefdraad Metrisch
Temperatuurbereik max. 100 °C
Temperatuurbereik min. -20 °C
Trekontlastingsmogelijkheid ja
Uitvoering recht
Voor Ex-zone zonder
Wartel voor platte kabel nee
Alle typen

Alle typen

Type Schroefdraad Meervoudig dichtingsinzetstuk Art.nr. Aantal kl. VKE
V-TEC VM12 EMV M12 x 1,5 nee 2086203
50 Stuks
V-TEC VM16 EMV M16 x 1,5 nee 2086207
50 Stuks
V-TEC VM20 EMV M20 x 1,5 nee 2086211
25 Stuks
V-TEC VM25 EMV M25 x 1,5 nee 2086215
25 Stuks
V-TEC VM32 EMV M32 x 1,5 nee 2086219
20 Stuks
V-TEC VM40 EMV M40 x 1,5 nee 2086223
5 Stuks
V-TEC VM50 EMV M50 x 1,5 nee 2086227
5 Stuks
V-TEC VM63 EMV M63 x 1,5 nee 2086231
5 Stuks
Toebehoren

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE

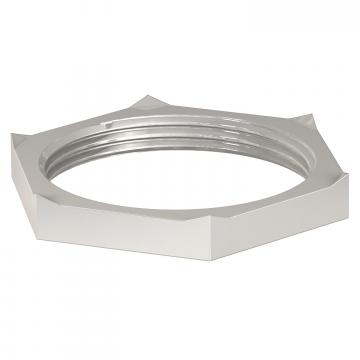

Borgmoer, metrische schroefdraad met snijtanden Borgmoer, metrische schroefdraad met snijtanden 169 MSS M20 2091713
50 Stuks
Borgmoer, metrische schroefdraad met snijtanden Borgmoer, metrische schroefdraad met snijtanden 169 MSS M25 2091717
50 Stuks
