Let op: Dit artikel staat op uitloop. U kunt het vervangende artikel hier vinden: 6036994 / Deksel voor bocht 90° A4

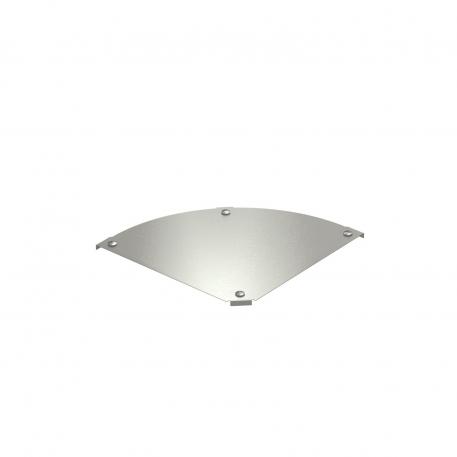

Deksel voor 90° bocht Magic A4 400 | 1,25

morepic-1

morepic-2

Deksel voor 90° bocht Magic A4

Art.nr. 7138598 | EAN 4012195929376

Art.nr. / Type

Breedte

Plaatdikte	1,25 mm

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Deksel voor 90° bocht, met voorgemonteerde draaigrendels.

Technische gegevens

Technische gegevens

Afbuiging (hoek)	90°
Breedte	400 mm
Dimensie	B=400mm
Functiebehoud	nee
Geschikt voor draadgoot	nee
Geschikt voor kabelgoot	ja
Geschikt voor kabelladder	ja
Maat B	400 mm

Materiaal	Roestvast staal 1.4571
Oppervlak	blank, nabehandeld
Plaatdikte	1,25 mm
Richtingsverandering	horizontaal
Roestvast staal, gebeitst	nee
Scharnierend	nee
Type bevestiging	Draaigrendel

Alle typen

Alle typen

Type	Breedte	Plaatdikte	Art.nr.	Aantal	kl. VKE
DFBM 90 200 A4	200 mm	1,25 mm	7138594	Stuks	1 Stuks
DFBM 90 300 A4	300 mm	1,25 mm	7138596	Stuks	1 Stuks
DFBM 90 400 A4	400 mm	1,25 mm	7138598	Stuks	1 Stuks

Downloads

Specificatieblad DFBM 90 400 A4 / 7138598 , 0.18MB , pdf

Richtlijn KTS Kabeltragsysteme , 1.61MB , pdf

Catalogus Kabeltragsysteme , 45.23MB , pdf

EU Conformiteitsverklaring DFBM 90 400 A4 / 7138598 , 0.15MB , pdf

Montagehandleiding General information on the mounting , 2.61MB , pdf

Productgrafiek DFBM 90 400 A4 / 7138598, 29.64 kB, jpg

Dimensionale tekening DFBM 90 400 A4 / 7138598, 49.81 kB, jpg

DFBM 90 400 A4 / 7138598

7138598_KSTP1.stp, 638.91 kB
