Deksel voor 90° bocht FT 450 | 1,25

morepic-1

morepic-2

Deksel voor 90° bocht FT

Art.nr. 6226016 | EAN 4012196534685

Art.nr. / Type

Breedte

Plaatdikte

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Deksel met draaigrendels voor de afdekking van 90°-kabelladderbochten met gelaste sporten.

Technische gegevens

Technische gegevens

Afbuiging (hoek)	90°
Breedte	450 mm
Dimensie	B450
Functiebehoud	nee
Geschikt voor draadgoot	nee
Geschikt voor kabelgoot	nee
Geschikt voor kabelladder	ja
Kleur	zink

Maat B	450 mm
Materiaal	staal
Oppervlak	thermisch verzinkt
Plaatdikte	1,25 mm
Richtingsverandering	horizontaal
Roestvast staal, gebeitst	nee
Scharnierend	nee
Type bevestiging	Draaigrendel

Alle typen

Alle typen

Type	Breedte	Plaatdikte	Art.nr.	Aantal	kl. VKE
LBD 90 200 R3 FT	200 mm	1 mm	6226010	Stuks	1 Stuks
LBD 90 300 R3 FT	300 mm	1 mm	6226012	Stuks	1 Stuks
LBD 90 400 R3 FT	400 mm	1 mm	6226014	Stuks	1 Stuks
LBD 90 450 R3 FT	450 mm	1,25 mm	6226016	Stuks	1 Stuks
LBD 90 500 R3 FT	500 mm	1,25 mm	6226018	Stuks	1 Stuks
LBD 90 600 R3 FT	600 mm	1,25 mm	6226020	Stuks	1 Stuks

Downloads

Specificatieblad LBD 90 450 R3 FT / 6226016 , 0.21MB , pdf

Richtlijn KTS Kabeltragsysteme , 1.61MB , pdf

Brochure Gelast kabelladdersysteem , 2.10MB , pdf

Catalogus Kabeltragsysteme , 45.23MB , pdf

EU Conformiteitsverklaring LBD 90 450 R3 FT / 6226016 , 0.15MB , pdf

UK-Conformiteitsverklaring LBD 90 450 R3 FT / 6226016 , 0.09MB , pdf

Download

Montagehandleiding General information on the mounting , 2.61MB , pdf

Productgrafiek LBD 90 450 R3 FT / 6226016, 48.93 kB, jpg

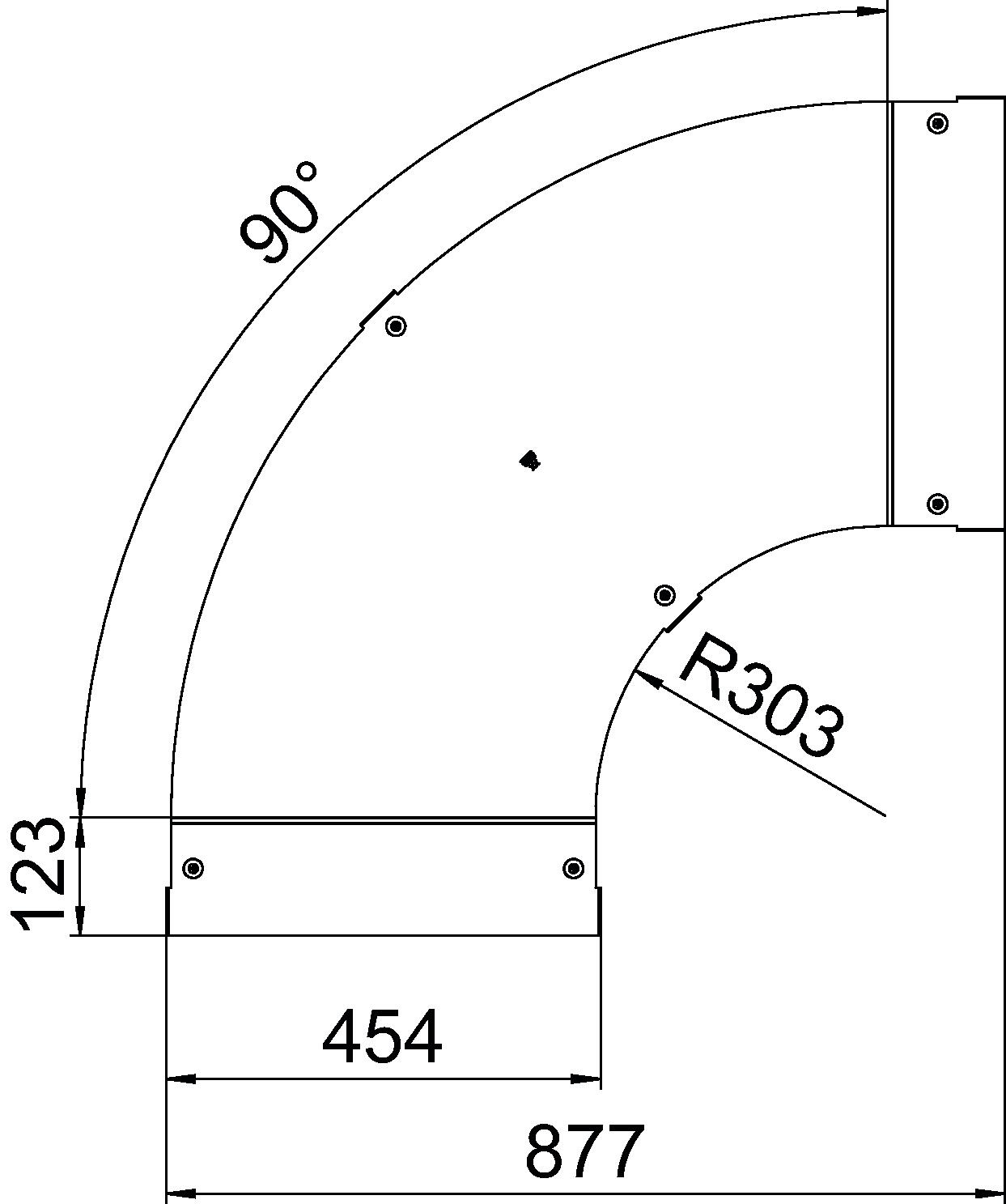

Dimensionale tekening LBD 90 450 R3 FT / 6226016, 64.08 kB, jpg

LBD 90 450 R3 FT / 6226016

6226016_KSTP1.STP, 309.39 kB
